Περιγραφή του προϊόντος

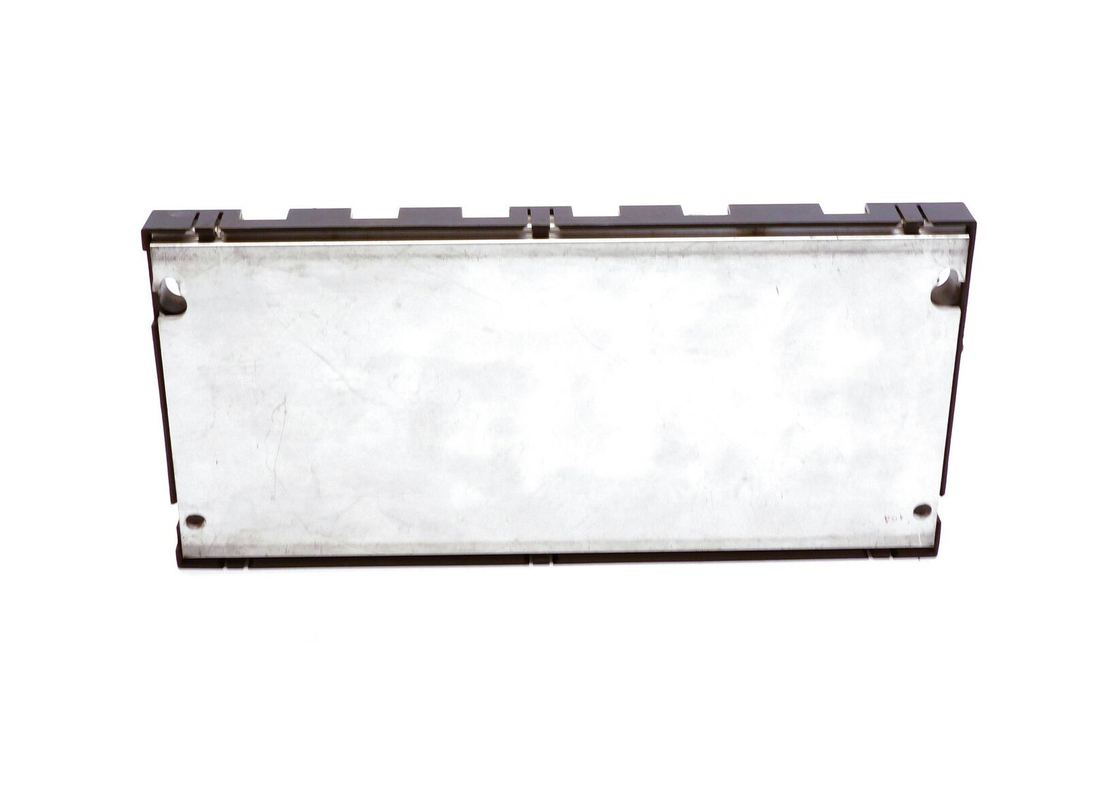

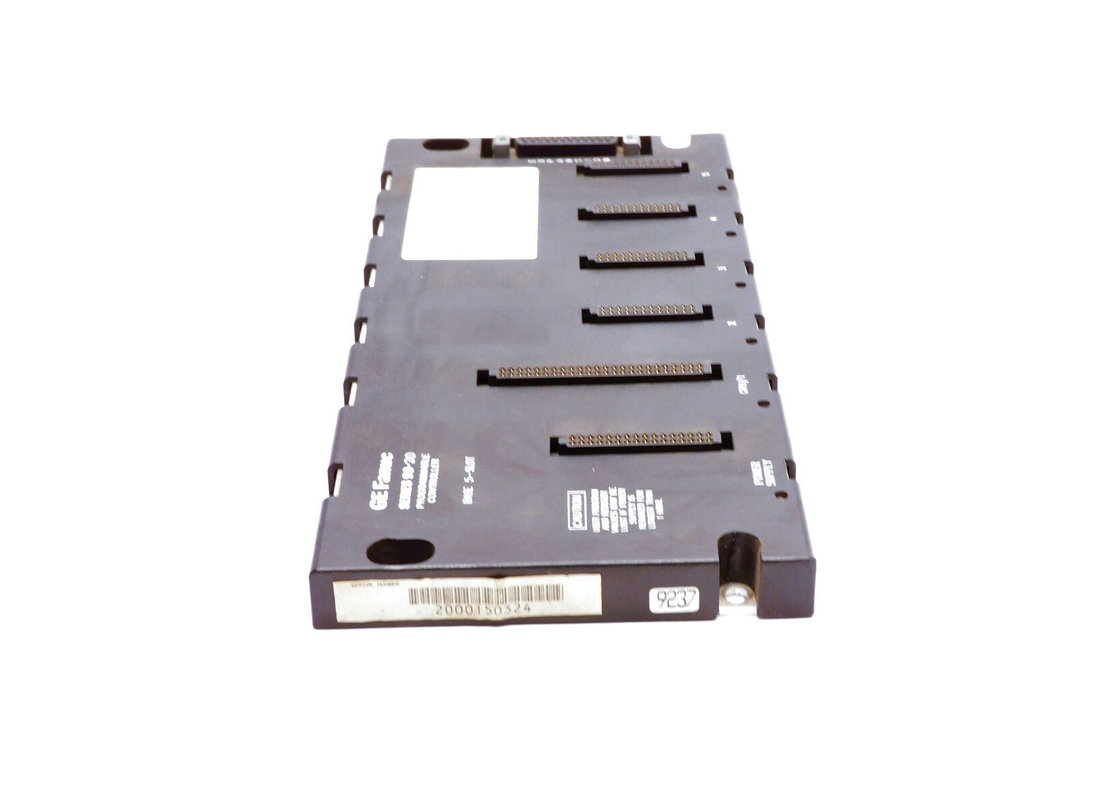

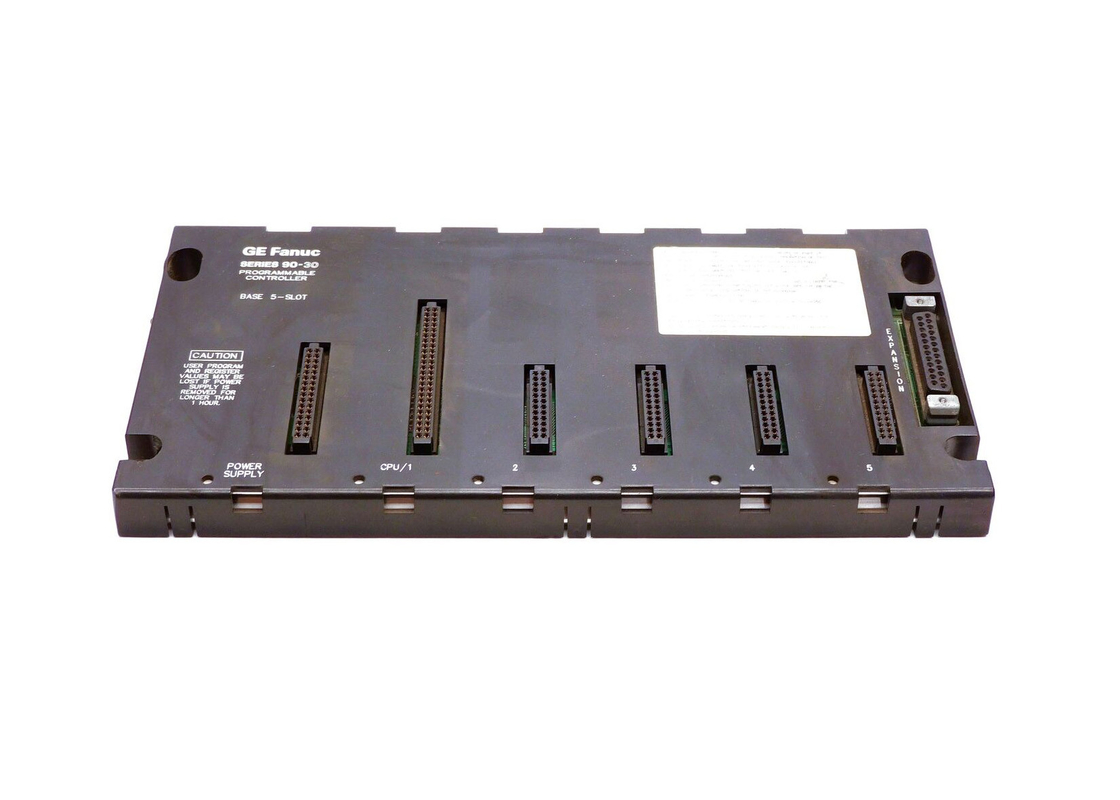

Το GE Fanuc IC693CHS397 είναι μια 5 τρύπες μοντελοποιημένη βάση CPU.
Για να λειτουργήσει η βάση, οι χρήστες πρέπει να συνδέσουν μια μονάδα τροφοδοσίας στο αριστερό κουτί.
Αυτή η θέση είναι μοναδική σε μέγεθος και τύπο, καθώς υποστηρίζει μόνο μια μονάδα τροφοδοσίας.
Η θέση αυτή δεν είναι αριθμημένη. Στην θέση 1, πρέπει να εγκατασταθεί μια CPU ή μια ειδική μονάδα επιλογής.
ότι μπορεί να υποστηρίζει μόνο μια μονάδα CPU ή μια ειδική ενότητα επιλογής, για παράδειγμα ένα FIP Remote I/O Scanner (IC693BEM330).
έχει την ένδειξη CPU/1.
Για όλες τις θέσεις με αριθμό 2 και άνω, οι χρήστες μπορούν να εγκαταστήσουν ενότητες επιλογής ή ενότητες Ε/Υ.Αυτές οι τρύπες είναι μοναδικού μεγέθους και τύπου.
Η αρθρωτή βάση της CPU μπορεί να υποστηρίξει την επέκταση και τις απομακρυσμένες βάσεις.Επομένως, στα δεξιά
Η συσκευή αυτή είναι D-type 25 πιν, η οποία επιτρέπει στους χρήστες να συνδεθούν είτε σε ένα
Διεύρυνση ή Απομακρυσμένη βάση.
Εάν επιθυμούνται πρόσθετες δυνατότητες, ο χρήστης μπορεί να τις προσαρμόσει.
να το αντικαταστήσουν ή να το αλλάξουν σε διαφορετικό τύπο.Για οποιοδήποτε σύστημα, μπορεί να χρησιμοποιηθεί ένα μέγιστο βάρος μονάδας CPU.Οποιαδήποτε πρόσθετα
Κατά προεπιλογή, μια αρθρωτή βάση CPU όπως η IC693CHS397 έχει πάντα οριστεί Rack
Αριθμός 0.
Τεχνικές προδιαγραφές
| Τύπος μονάδας: |
Βάση Ε/Υ CPU |
| Επιλογή βάσης: |
Κύρια (με υποδοχή CPU) |
| Απόσταση: |
Α/Χ |
| Αριθμός θέσεων: |
5 |
| Μέγεθος: |
100,43 x 5,12 x 5,59 ίντσες. |
| Εσωτερική ισχύς που χρησιμοποιείται: |
270 mA @ 5 VDC |
Τεχνικές πληροφορίες
Μονουλογικές πλακέτες βάσης CPU
• Μια μονάδα τροφοδοσίας ενέργειας πρέπει να συνδέεται με την αριστερή θέση (η οποία δεν είναι αριθμημένη) αυτών των πλακών βάσης. Μοντέλο.
• Ένα CPU module (ή ένα ειδικό Option module) πρέπει να είναι εγκατεστημένο στο Slot 1 των εν λόγω πλακών βάσης.Η θέση 1 είναι μοναδικού μεγέθους και τύπου που υποστηρίζει μόνο μια μονάδα CPU ή μια ειδική μονάδα επιλογής όπως ο FIP Remote I/O Scanner (IC693BEM330)Η θέση 1 είναι χαρακτηρισμένη CPU/1.
• Οι υποδομές με αριθμό 2 και άνω είναι μοναδικού μεγέθους και τύπου που υποστηρίζουν μόνο I/O ή Option ενότητες.
• Υποστηρίζονται βάσεις επεκτάσεως και απομακρυσμένης λειτουργίας, έτσι ώστε ένας 25 πιν D-τύπου θηλυκός σύνδεσμος επεκτάσεως να βρίσκεται στο δεξί άκρο της βάσης για σύνδεση σε βάσεις επεκτάσεως ή απομακρυσμένης λειτουργίας.
• Δεδομένου ότι η CPU είναι αρθρωτή, μπορεί να αντικατασταθεί ή να αλλάξει σε διαφορετικό τύπο εάν υπάρχουν πρόσθετα χαρακτηριστικά. επιθυμητό.
• Εάν χρησιμοποιούνται περισσότερες από μία πλάκες βάσης σε ένα σύστημα Α σύστημα, Το επιπλέον Μία πρέπει να είναι είτε Επέκταση ή Απόσταση Τύποι.
• Α διαμορφωμένο CPU Πλακέτα βάσης είναι Πάντα ανατεθεί, από προεπιλογή, Κεραμίδας Αριθμός 0.
