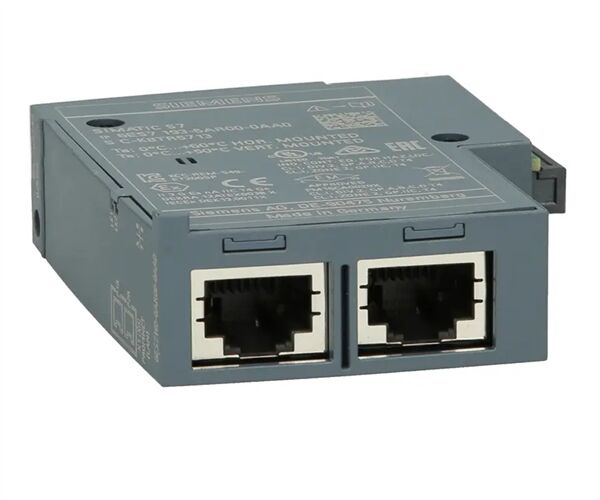

Siemens SIMATIC ET 200SP BA 2xRJ45 - 6ES7193-6AR00-0AA0

Περιγραφή  6ES7193-6AR00-0AA0

Το κλιμακωτό σύστημα I/O SIMATIC ET 200SP είναι ένα εξαιρετικά ευέλικτο, αρθρωτό σύστημα I/O με βαθμό προστασίας IP20. Μέσω μιας μονάδας διασύνδεσης με διασύνδεση PROFINET ή PROFIBUS, μπορεί να ανταλλάσσει δεδομένα IO των συνδεδεμένων μονάδων I/O με ένα σύστημα ελέγχου ανώτερου επιπέδου. Εναλλακτικά, ως περαιτέρω σταθμοί κεφαλής, διάφορα PLC, F-PLC και Open Controllers είναι διαθέσιμα ως συμπαγείς ελεγκτές S7-1500 (Distributed Controller). Τα εξαρτήματα ET 200SP είναι διαθέσιμα ως έκδοση SIPLUS για ακραίες απαιτήσεις και υψηλό βαθμό ανθεκτικότητας.

Το SIMATIC ET 200SP είναι ένα πολυλειτουργικό κατανεμημένο σύστημα I/O για ένα ευρύ φάσμα εφαρμογών. Χάρη στον κλιμακωτό σχεδιασμό του, μπορείτε να προσαρμόσετε τον σταθμό I/O ακριβώς στις απαιτήσεις του χώρου. Το SIMATIC ET 200SP είναι κατασκευασμένο με προστασία IP 20 και σχεδιασμένο για εγκατάσταση σε ένα ντουλάπι ελέγχου. Ανάλογα με την επιλεγμένη μονάδα κεφαλής (μονάδα διασύνδεσης, S7-1500, SP-CPU ή ανοιχτός ελεγκτής) και την εκχώρηση παραμέτρων, υπάρχουν διαφορετικές οριακές τιμές που περιορίζουν τη μέγιστη διαμόρφωση ενός σταθμού ET 200SP.

Χαρακτηριστικά:

• Έλεγχος διαμόρφωσης: προσαρμογή της πραγματικής διαμόρφωσης βάσει εφαρμογής μέσω λογισμικού χρήστη (χειρισμός επιλογών)
• IO βάσει χρόνου: χρονική σήμανση των σημάτων στο μs
• MSI/MSO: Ταυτόχρονη πρόσβαση σε δεδομένα I/O από έως και 4 PLCs
• Υπερδειγματοληψία: n-πλάσια απόκτηση ή έξοδος ψηφιακών και αναλογικών σημάτων εντός ενός κύκλου PN
• Προσαρμογή εύρους μέτρησης: αυξημένη ανάλυση προσαρμόζοντας το εύρος μέτρησης σε ένα περιορισμένο τμήμα ενός εύρους μέτρησης που υποστηρίζεται από την αναλογική μονάδα εισόδου
• Κλιμάκωση μετρημένων τιμών: επιτρέπει τη μετάδοση της αναλογικής τιμής ομαλοποιημένης στην απαιτούμενη φυσική τιμή ως τιμή REAL (32-bit floating point)
• Πρότυπα επικοινωνίας: PROFINET IO, PROFIBUS DP V0/V1, σύνδεση ET για σύνδεση του ET 200AL (IP67), IO-Link V1.1, AS-Interface
• CPU: Σύνδεση PROFINET με 3 θύρες, ελεγκτής IO και συσκευή PN IO, Προαιρετική επέκταση ως master/slave DP, Επίσης ως ασφαλής έκδοση και Open Controller
• Σημείο προς σημείο (RS 232, RS 485, RS 422)
• Αρθρωτή διαμόρφωση με έως και 64 μονάδες
• Συστημικά ενσωματωμένη αυτοσυναρμολογούμενη παροχή ομάδας φορτίου χωρίς μονάδα ισχύος μέσω light BaseUnits
• Μικρό μέγεθος και εξαιρετικά ευέλικτο λόγω του αρθρωτού σχεδιασμού και της ολοκληρωμένης γκάμας προϊόντων
• Έως 16 κανάλια ανά μονάδα
• Μόνιμη καλωδίωση
• Hot swapping: Αντικατάσταση μονάδας χωρίς εργαλεία σε RUN
• Λειτουργία με κενά
• Τερματικά Push-in για διατομές έως 1,5 mm2 με ακροδέκτη καλωδίου και έως 2,5 mm2 χωρίς ακροδέκτη καλωδίου
• Βασικές μονάδες για σύνδεση 1-wire ή απευθείας multi-wire
• Βέλτιστη προσβασιμότητα για καλωδίωση λόγω απελευθέρωσης ελατηρίου και βρύσης μέτρησης δίπλα στο άνοιγμα του αγωγού
• Ευέλικτη σύνδεση PROFINET μέσω BusAdapter (RJ45, FastConnect, πλαστικά ή οπτικά καλώδια ινών), επίσης ως ενσωματωμένος μετατροπέας μέσων
• Εύκολη ενσωμάτωση ασφαλών μονάδων
• Εύκολη εκχώρηση παραμέτρων F μέσω λογισμικού
• Αποσύνδεση μη ασφαλών μονάδων ανά ομάδα
• Ισόχρονο PROFINET
• Εσωτερική μεταφορά δεδομένων με έως και 100 Mbps
• Καταγραφή αναλογικών τιμών και έξοδος από 50 μs
• Καταγραφή ψηφιακών τιμών και έξοδος από 1 μs

•
  Εφαρμογές:
• Τρόπος λειτουργίας: Μέσω PROFINET ή PROFIBUS, ένας κεντρικός ελεγκτής μπορεί να έχει πρόσβαση στις κατανεμημένες μονάδες I/O του ET 200SP με τον ίδιο τρόπο όπως οι κεντρικές μονάδες I/O.
• Η επικοινωνία χειρίζεται εξ ολοκλήρου από τον ελεγκτή PN ή τη μονάδα διασύνδεσης master (στον κεντρικό ελεγκτή) και στο IM 155-6. Αδιάλειπτη εσωτερική μεταφορά δεδομένων χρησιμοποιώντας θωρακισμένα καλώδια.
• Η ολοκληρωμένη, ειδική για το κανάλι και εύκολη στον προγραμματισμό διάγνωση με μηνύματα απλού κειμένου επιτρέπει τον εντοπισμό και τη διόρθωση σφαλμάτων του εργοστασίου στον συντομότερο δυνατό χρόνο και αυξάνει σημαντικά τη διαθεσιμότητα.
• Διαμόρφωση, παραμετροποίηση και διαγνωστικά: Το ET 200SP διαμορφώνεται και εκχωρούνται παράμετροι μέσω STEP 7 ή του εργαλείου διαμόρφωσης του ελεγκτή που χρησιμοποιείται.
• Εκτεταμένες διαγνωστικές πληροφορίες είναι διαθέσιμες στον χρήστη, ανάλογα με την επιλεγμένη μονάδα I/O
