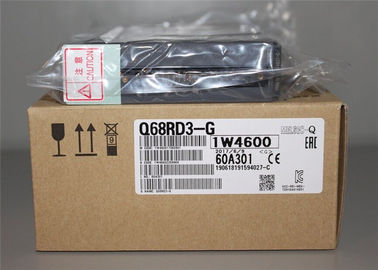

Q68RD3-G Μονάδα τροφοδοσίας ρεύματος πλεονασμού Mitsubishi Universal Model Red

Q68RD3-G Μονάδα τροφοδοσίας ρεύματος πλεονασμού Mitsubishi Universal Model Red

Λεπτομέρειες:

Τόπος καταγωγής: Ιαπωνία
Μάρκα: MITSUBISHI
Πιστοποίηση: CE
Αριθμό μοντέλου: Q68rd3-γ

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1
Τιμή: Contact
Συσκευασία λεπτομέρειες: νέος και αρχικός
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 100
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση
Μάρκα: Μιτσούμπισι Modenl αριθμός: Q68rd3-γ
Χώρα προέλευσης: Ιαπωνία Χωρητικότητα προγράμματος: βήματα 8 Κ
βασική ταχύτητα επεξεργασίας λειτουργίας (οδηγία LD): 0,12 μs Εισαγωγή: εναλλασσόμενο ρεύμα 100 έως 240 Β
Παραγωγή: 5 Β DC/3 Α Τύπος: Περιττή ενότητα παροχής ηλεκτρικού ρεύματος
Επισημαίνω:

αναλογική ενότητα διεπαφών

,

ενότητα παροχής ηλεκτρικού ρεύματος PLC

Περιγραφή προϊόντων

Q68RD3-G Mitsubishi Παγκόσμιο μοντέλο Επαναχούμενη μονάδα τροφοδοσίας





Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΠεριγραφή

Το Mitsubishi Q68RD3-G Είναι ένα Μονάδα εισόδου RTD (αντισταθμιστικός ανιχνευτής θερμοκρασίας) 8 καναλιών Το σύστημα αυτό επιτρέπει τη μέτρηση θερμοκρασίας υψηλής ακρίβειας και είναι συμβατό με τους αισθητήρες RTD όπως οι Pt100, JPt100 και Ni100.Η ενότητα αυτή έχει σχεδιαστεί για εφαρμογές βιομηχανικής αυτοματοποίησης όπου η αξιόπιστη παρακολούθηση της θερμοκρασίας είναι κρίσιμηΔιαθέτει απομόνωση καναλιού σε κανάλι για να ελαχιστοποιήσει τις παρεμβολές και υποστηρίζει ταχύτητα,ακριβής μετατροπή δεδομένων για έλεγχο σε πραγματικό χρόνο .

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΒασικά χαρακτηριστικά

  • •
    - Δεν ξέρω.Πολυκαναλική είσοδος Υποστηρίζει8 ανεξάρτητα κανάλια εισόδου ΕΤΑ , επιτρέποντας ταυτόχρονη παρακολούθηση της θερμοκρασίας από πολλαπλά σημεία .
  • •
    - Δεν ξέρω.Υψηλή συμβατότητα : Εργάζεται με ευρέως χρησιμοποιούμενους τύπους ΕΤΑ, συμπεριλαμβανομένων Pt100, JPt100 και Ni100 , καλύπτοντας ευρύ εύρος θερμοκρασιών .
  • •
    - Δεν ξέρω.Απομονωμένο Σχεδιασμό Κάθε κανάλι είναι ηλεκτρικά απομονωμένο για την αποφυγή διασταυρούμενης ομιλίας και τη διασφάλιση της ακεραιότητας του σήματος σε θορυβώδη βιομηχανικά περιβάλλοντα .
  • •
    - Δεν ξέρω.Υψηλή ανάλυση.Παρέχει ακριβή μέτρηση θερμοκρασίας με ανάλυση 0,1°C, ιδανικό για εφαρμογές που απαιτούν ακριβή .
  • •
    - Δεν ξέρω.Διαγνωστικές ικανότητες : Περιλαμβάνει ανίχνευση σπασμάτων καλωδίων για κάθε κανάλι, διευκολύνοντας την ταχεία αντιμετώπιση προβλημάτων και συντήρηση .
  • •
    - Δεν ξέρω.Γρήγορη ταχύτητα μετατροπήςΜετατρέπει όλα τα 8 κανάλια μέσα.320 μμ , κατάλληλο για συστήματα ελέγχου σε πραγματικό χρόνο.
  • •
    - Δεν ξέρω.Εύκολη ενσωμάτωση : Σχεδιασμένο για απρόσκοπτη εγκατάσταση σε συρτάρια PLC σειράς MELSEC-Q, με απλή ρύθμιση μέσω εργαλείων προγραμματισμού PLC
  • •
    - Δεν ξέρω.Σκληρή κατασκευή.Στεγάζεται σε ένακράμα αλουμινίου.περιβλήματα, που παρέχουν αντοχή και προστασία από σκληρές συνθήκες .

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΥλικό και εφαρμογές

  • •
    - Δεν ξέρω.Υλικό.Η μονάδα είναι κατασκευασμένη με κράμα αλουμινίου.Ορισμένα από τα χαρακτηριστικά της είναι τα εξής:
  • •
    - Δεν ξέρω.Πρωταρχικές εφαρμογές- Επενδύσεις
    • •
      - Δεν ξέρω.Ελέγχος βιομηχανικών διεργασιών: Παρακολούθηση της θερμοκρασίας στις βιομηχανίες χημικών, φαρμακευτικών ή τροφίμων.
    • •
      - Δεν ξέρω.Συστήματα HVAC: Ενσωμάτωση στην αυτοματοποίηση κτιρίων για τη διαχείριση της ενέργειας και τον έλεγχο του κλίματος.
    • •
      - Δεν ξέρω.Αυτοματοποίηση παραγωγής : Χρησιμοποιείται σε μηχανήματα και γραμμές παραγωγής για την πρόληψη της υπερθέρμανσης και τη διασφάλιση της ασφάλειας της λειτουργίας.
    • •
      - Δεν ξέρω.Συστήματα απόκτησης δεδομένων : Σε συνδυασμό με SCADA ή PLC για καταγραφή και ανάλυση των τάσεων της θερμοκρασίας με την πάροδο του χρόνου .

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΠίνακας βασικών παραμέτρων

Παρακάτω παρατίθενται οι βασικές τεχνικές προδιαγραφές της μονάδας Q68RD3-G:

Προδιαγραφές απόδοσης

Αριθμός αναλογικών σημείων εισόδου
Αριθμός καναλιών
Ψηφιακή έξοδος Μετρούμενη τιμή θερμοκρασίας
Αξία κλιμάκωσης
Εφαρμόσιμο ανιχνευτή θερμοκρασίας αντίστασης
Μετρούμενο εύρος θερμοκρασίας Pt100
JPt100
Ni100
ρεύμα εξόδου ανίχνευσης θερμοκρασίας
Απόφαση
Ακριβότητα
Ακριβότητα μετατροπής Pt100 -200...850 ゚C
-20...120 ゚C
0...200 ゚C
JPt100 -180...600 ゚C
-20...120 ゚C
0...200 ゚C
Ni100 -60...180 ゚C
Ταχύτητα μετατροπής
Ανίχνευση αποσύνδεσης
Μέθοδος απομόνωσης
Ηλεκτρική αντίσταση τάσης
Αντίσταση μόνωσης
Εξωτερική διεπαφή
Εφαρμόσιμος συνδετήρας
Αριθμός κατεχόμενων σημείων Ε/Υ
Εσωτερική κατανάλωση ρεύματος (5 V DC)
Εξωτερικές διαστάσεις Υψόμετρο
Διάμετρο
Βαθμός
Βάρος
8 σημεία (8 κανάλια)
8 κανάλια
16 bit υπογεγραμμένη δυαδική τιμή (-2000...8500)
16-bit υπογεγραμμένη δυαδική τιμή
Pt100, JPt100, Ni100
-200...850 ̊C
-180...600 ̊C
-60...180 ̊C
10,0 mA ή λιγότερο
0.1 ̊C
Ακρίβεια (゚C) = (ακρίβεια μετατροπής) + (αποδεκτή διαφορά του χρησιμοποιούμενου ανιχνευτή θερμοκρασίας αντίστασης)
±0,8 ̊C (θερμοκρασία περιβάλλοντος: 25±5 ゚C),
±2,4 ̊C (θερμοκρασία περιβάλλοντος: 0...55 ゚C)
±0,3 ̊C (θερμοκρασία περιβάλλοντος: 25±5 ゚C),
± 1,1 ̊C (θερμοκρασία περιβάλλοντος: 0...55 ゚C)
±0,4 ̊C (θερμοκρασία περιβάλλοντος: 25±5 ゚C),
±1,2 ̊C (θερμοκρασία περιβάλλοντος: 0...55 ゚C)
±0,8 ̊C (θερμοκρασία περιβάλλοντος: 25±5 ゚C),
±2,4 ̊C (θερμοκρασία περιβάλλοντος: 0...55 ゚C)
±0,3 ̊C (θερμοκρασία περιβάλλοντος: 25±5 ゚C),
± 1,1 ̊C (θερμοκρασία περιβάλλοντος: 0...55 ゚C)
±0,4 ̊C (θερμοκρασία περιβάλλοντος: 25±5 ゚C),
±1,2 ̊C (θερμοκρασία περιβάλλοντος: 0...55 ゚C)
±0,4 ̊C (Θερμοκρασία περιβάλλοντος: 25±5 ゚C),
±1,2 ̊C (Θερμοκρασία περιβάλλοντος: 0...55 ゚C)
320 ms/8 κανάλια
Διαθέσιμο (κάθε κανάλι ανεξάρτητο)
Μεταξύ εισόδου RTD και τροφοδοσίας ισχύος προγραμματισμού ελεγκτή, μεταξύ καναλιών εισόδου RTD: απομόνωση μετασχηματιστή
Μεταξύ εισόδου RTD και τροφοδοσίας ισχύος προγραμματιζόμενου ελεγκτή: 500 V AC rms για 1 λεπτό
Μεταξύ των καναλιών εισόδου RTD: 1000 V AC rms για 1 λεπτό
Μεταξύ εισόδου RTD και τροφοδοσίας ισχύος προγραμματιζόμενου ελεγκτή, μεταξύ καναλιών εισόδου RTD: 500 V DC, 10 MΩ ή περισσότερο
Συμπλέκτης 40 πινών
A6CON1, A6CON2, A6CON4 (πουλήθηκε χωριστά)
16 βαθμοί (κατάθεση I/O: Intelligent 16 βαθμοί)
0.54 Α
102 χιλιοστά
27.4 mm
130 χιλιοστά
0.20 κιλά
