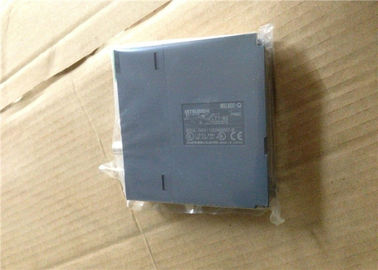

Μονάδα παροχής ενέργειας περιττής καθολικού μοντέλου Mitsubishi QJ71FL71-B2

Μονάδα παροχής ενέργειας περιττής καθολικού μοντέλου Mitsubishi QJ71FL71-B2

Λεπτομέρειες:

Τόπος καταγωγής: Ιαπωνία
Μάρκα: MITSUBISHI
Πιστοποίηση: CE
Αριθμό μοντέλου: QJ71FL71-B2

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1
Τιμή: Contact
Συσκευασία λεπτομέρειες: νέος και αρχικός
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 100
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση
Μάρκα: Μιτσούμπισι Modenl αριθμός: QJ71FL71-B2
Χώρα προέλευσης: Ιαπωνία Χωρητικότητα προγράμματος: βήματα 8 Κ
βασική ταχύτητα επεξεργασίας λειτουργίας (οδηγία LD): 0,12 μs Εισαγωγή: εναλλασσόμενο ρεύμα 100 έως 240 Β
Παραγωγή: 5 Β DC/3 Α Τύπος: Περιττή ενότητα παροχής ηλεκτρικού ρεύματος
Επισημαίνω:

αναλογική ενότητα διεπαφών

,

ενότητα παροχής ηλεκτρικού ρεύματος PLC

Περιγραφή προϊόντων

Mitsubishi QJ71FL71-B2 Universal model Redundant Power Supply Module





QJ71FL71-B2 Περιγραφή

Το Mitsubishi QJ71FL71-B2 είναι μια ​​μονάδα διασύνδεσης FL-NET (OPCN-2) Ver.1.00​​σχεδιασμένη για το σύστημα Programmable Logic Controller (PLC) της σειράς Q της Mitsubishi. Λειτουργεί ως μια κρίσιμη διεπαφή επικοινωνίας, επιτρέποντας στο PLC να συνδεθεί και να ανταλλάξει δεδομένα εντός ενός δικτύου FL-NET, το οποίο είναι ένα ανοιχτό πρότυπο δικτύου βασισμένο στην προδιαγραφή OPCN-2. Αυτή η μονάδα χρησιμοποιείται κυρίως για την κατασκευή βιομηχανικών δικτύων αυτοματισμού, διευκολύνοντας τον έλεγχο υψηλού επιπέδου και την κοινή χρήση δεδομένων μεταξύ συσκευών όπως PLCs, CNCs και άλλου εξοπλισμού αυτοματισμού εργοστασίων.

QJ71FL71-B2 Χαρακτηριστικά

  • •
    ​​Τυποποιημένο Πρωτόκολλο Δικτύου​​: Συμμορφώνεται με το πρότυπο FL-NET (OPCN-2) Ver.1.00, διασφαλίζοντας τη διαλειτουργικότητα σε βιομηχανικά περιβάλλοντα πολλαπλών προμηθευτών .
  • •
    ​​Σύνδεση 10BASE2 Coaxial​​: Χρησιμοποιεί μια διασύνδεση ομοαξονικού καλωδίου 10BASE2 για συνδεσιμότητα δικτύου, ένα κοινό βιομηχανικό πρότυπο κατά την εποχή της κυκλοφορίας του .
  • •
    ​​Διασφάλιση Συνέπειας Δεδομένων​​: Διαθέτει έναν μηχανισμό για την εγγύηση της συνέπειας των 32-bit δεδομένων εντός συγκεκριμένων περιοχών δικτύου, κάτι που είναι ζωτικής σημασίας για την αξιόπιστη λειτουργία του συστήματος ελέγχου.
  • •
    ​​Λειτουργίες Διάγνωσης και Συντήρησης​​: Περιλαμβάνει μια λειτουργία αυτοδιάγνωσης με δοκιμές υλικού και δοκιμές αυτο-βρόχου για την αντιμετώπιση προβλημάτων και τη διασφάλιση της υγείας της μονάδας
  • •
    ​​Υποστήριξη εντολής PING​​: Υποστηρίζει τη λειτουργικότητα απόκρισης εντολής PING, επιτρέποντας στους διαχειριστές δικτύου να ελέγχουν εύκολα την κατάσταση συνδεσιμότητας της μονάδας στο δίκτυο

QJ71FL71-B2 Υλικά και Κατασκευή

Ως εξειδικευμένο εξάρτημα εντός του συστήματος PLC της σειράς Q της Mitsubishi, το QJ71FL71-B2 είναι κατασκευασμένο με υλικά βιομηχανικής ποιότητας για να εξασφαλίσει ανθεκτικότητα και αξιόπιστη λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα. Είναι σχεδιασμένο για να τοποθετείται στη βασική μονάδα της σειράς Q. Τα συγκεκριμένα εσωτερικά ηλεκτρονικά εξαρτήματα και τα υλικά του περιβλήματος έχουν σχεδιαστεί από την Mitsubishi για να πληρούν τα βιομηχανικά πρότυπα για την ανοσία στη θερμοκρασία, τους κραδασμούς και τον θόρυβο .

QJ71FL71-B2 Κύριες Εφαρμογές

Αυτή η μονάδα χρησιμοποιείται για την ενσωμάτωση PLCs της σειράς Q της Mitsubishi σε μεγαλύτερα βιομηχανικά δίκτυα ελέγχου. Οι τυπικές εφαρμογές της περιλαμβάνουν:
  • •
    ​​Συστήματα Βιομηχανικού Αυτοματισμού​​: Διευκόλυνση της επικοινωνίας μεταξύ PLCs, ελεγκτών CNC και άλλων αυτοματοποιημένων μηχανημάτων στο εργοστάσιο.
  • •
    ​​Έλεγχος Σύνδεσης Δεδομένων​​: Διευκόλυνση της ανταλλαγής δεδομένων ελέγχου και πληροφοριών κατάστασης σε διαφορετικούς κόμβους σε ένα δίκτυο FL-NET.
  • •
    ​​Κατανεμημένα Συστήματα Ελέγχου​​: Επιτρέποντας την κεντρική παρακολούθηση και τον έλεγχο κατανεμημένων διεργασιών μέσω μιας τυποποιημένης διασύνδεσης δικτύου.

QJ71FL71-B2 Σημαντικές Παράμετροι

Ο παρακάτω πίνακας συνοψίζει τις βασικές τεχνικές προδιαγραφές της μονάδας Mitsubishi QJ71FL71-B2.
Παράμετρος
Προδιαγραφή
​​Μοντέλο​​
Mitsubishi QJ71FL71-B2
​​Τύπος Μονάδας​​
Μονάδα Διασύνδεσης FL-NET (OPCN-2)
​​Συμβατή Σειρά PLC​​
Σειρά Mitsubishi Q
​​Διασύνδεση Δικτύου​​
10BASE2
​​Ταχύτητα Μετάδοσης Δεδομένων​​
10 Mbps (Half-duplex)
​​Υποστηριζόμενη Έκδοση Πρωτοκόλλου​​
FL-NET (OPCN-2) Ver.1.00

Προδιαγραφές απόδοσης

Προδιαγραφές μετάδοσης Τύπος
Ταχύτητα μετάδοσης δεδομένων
Μέθοδος μετάδοσης
Ηλεκτρική διασύνδεση
Πρωτόκολλο μετάδοσης
Μέγιστη απόσταση κόμβου προς κόμβο
Μέγιστο μήκος τμήματος
Μέγιστος αριθμός κόμβων στο σύστημα
Μέγιστος αριθμός κόμβων/σύνδεση
Διάστημα μεταξύ των ελάχιστων κόμβων
Όγκος κυκλικών δεδομένων
Όγκος δεδομένων μηνυμάτων
Προδιαγραφές δεδομένων σύνδεσης Κοινόχρηστη περιοχή μνήμης
Εικονικός χώρος διευθύνσεων και φυσική μνήμη
Περιοχή μνήμης καταγραφής σφαλμάτων
Περιοχή μνήμης κατάστασης
Περιοχή ρύθμισης παραμέτρων δικτύου τοπικού κόμβου
Περιοχή ρύθμισης παραμέτρων δικτύου άλλου κόμβου
Περιοχή απόκτησης παραμέτρων δικτύου
Περιοχή μνήμης προφίλ συσκευής
Περιοχή μηνυμάτων (Μεταβατική περιοχή)
Αριθμός καταλαμβανόμενων σημείων I/O
Εσωτερική κατανάλωση ρεύματος (5 V DC)
Εξωτερικές διαστάσεις Ύψος
Πλάτος
Βάθος
Βάρος
10BASE2
10 Mbps (Half-duplex)
Βασική ζώνη
Πρότυπο IEEE802.3 (πρότυπο CSMA/CD)
Πρωτόκολλο σύνδεσης UDP/IP FA
925 m
185 m
254
30 μονάδες/τμήμα
0.5 m
Μέγιστο (8 k bits + 8 k words)/σύστημα
Μέγιστο (8 k bits + 8 k words)/κόμβος
Μέγιστο 1024 bytes
Περιοχή 1 (περιοχή bit): 8 k bits
Περιοχή 2 (περιοχή word): 8 k words
―
512 words
Περιοχή bit: 2 k bits
Περιοχή word: 2 k words
128 words
2048 words
512 words
512 words
Μέγιστο 1024 bytes×2 (1 για κάθε μετάδοση και λήψη)
32 σημεία (Αντιστοίχιση I/O: Intelligent 32 σημεία)
0.60 A
98 mm
27.4 mm
90 mm
0.13 kg
