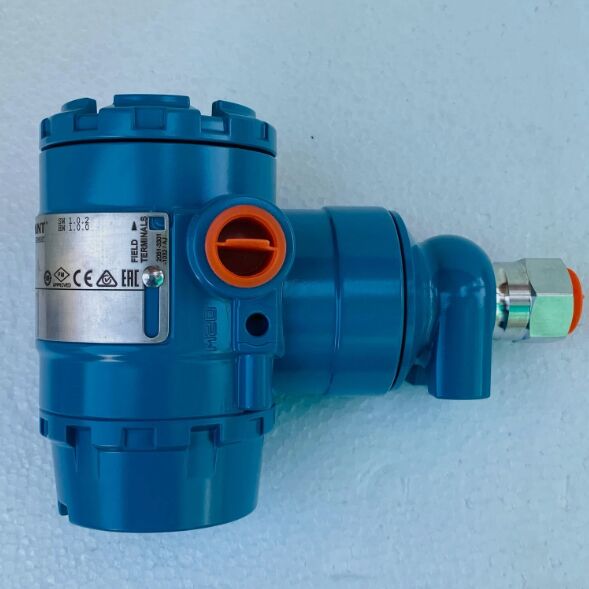

2051TG2A2B21BB4I1M5Q4Q8 Πομποδέκτης Πίεσης Θερμοκρασίας Rosemount -40 έως 85 °C

2051TG2A2B21BB4I1M5Q4Q8 Διαβιβαστής θερμοκρασίας πίεσης Rosemount -40 έως 85 °C

2051TG2A2B21BB4I1M5Q4Q8 Περιγραφή

2051TG2A2B21BB4I1M5Q4Q8Βασικά χαρακτηριστικά

• Υψηλή ακρίβεια αναφοράς έως ± 0,04% του βαθμολογημένου εύρους για ακριβή μέτρηση της διαδικασίας.
• Εξαιρετική μακροπρόθεσμη σταθερότητα με ελάχιστη μετατόπιση, μειώνοντας τη συχνότητα τακτικοποίησης και το κόστος συντήρησης.
• Η ευρεία αναλογία αναστροφής επιτρέπει ευέλικτη ρύθμιση εύρους για την κάλυψη πολλαπλών συνθηκών εργασίας χωρίς αντικατάσταση υλικού.
• Αναλογικό σήμα 4 ′ 20 mA με επικαλυπτόμενο ψηφιακό πρωτόκολλο HART για αμφίδρομη επικοινωνία και έξυπνη διαχείριση συσκευών.
• Η πλήρως σφραγισμένη δομή απομονωμένου διαφράγματος παρέχει ισχυρή ικανότητα κατά της διάβρωσης και προσαρμοστικότητα στα μέσα.
• Ενσωματωμένες ολοκληρωμένες λειτουργίες αυτοδιάγνωσης, συμπεριλαμβανομένης της ανίχνευσης βρόχου, του συναγερμού σφάλματος αισθητήρα και της παρακολούθησης της κατάστασης της διαδικασίας.
• Συμπληρωματική δομή για εύκολη εγκατάσταση, καλωδίωση και διάταξη ντουλάπις εξοικονόμησης χώρου.
• Υψηλή αντοχή σε δονήσεις και κρούσματα, κατάλληλη για σκληρά βιομηχανικά περιβάλλοντα.
• Πιστοποιημένο για εγκατάσταση σε επικίνδυνες περιοχές, εφαρμόζεται σε εκρηκτικούς και εύφλεκτους χώρους εργασίας.
• Η χαμηλή μετατόπιση θερμοκρασίας εξασφαλίζει σταθερή απόδοση μέτρησης σε ευρεία διακύμανση της θερμοκρασίας περιβάλλοντος.

2051TG2A2B21BB4I1M5Q4Q8Υλικά και εφαρμογές

Υλικά

• Ενυδατωμένα μέρη και διαφράγμα απομόνωσης: ανοξείδωτο χάλυβα 316L, εξαιρετική αντοχή στη διάβρωση για τα περισσότερα συμβατικά μέσα επεξεργασίας.
• Εσωτερικό υγρό πλήρωσης αισθητήρα: υψηλής σταθερότητας σιλικόνιολάι, που εξασφαλίζει αξιόπιστη μετάδοση πίεσης σε ευρύ εύρος θερμοκρασιών.
• Σώμα πομπού: Σύνθετο αλουμινίου υψηλής αντοχής με αντι-σβήσιμη επικάλυψη από πολυουρεθάνιο, ανθεκτικό στη σκόνη και στο νερό.
• Ηλεκτρονικός θάλαμος: Πλήρως σφραγισμένη δομή για την προστασία του εσωτερικού κυκλώματος από υγρασία, σκόνη και χημική διάβρωση ατμών.
• Σύνδεση με τη διαδικασία: Διασύνδεση νήματος από ανοξείδωτο χάλυβα με επεξεργασία ακριβείας για στενή εγκατάσταση και απόδοση σφράγισης.
• Ηλεκτρικός τερματικός σταθμός και σύνδεσμος: Βιομηχανικά μονωμένα και αδιάβροχα εξαρτήματα με επαφές ανθεκτικές στην οξείδωση.

Τυπικές εφαρμογές

• Πετρέλαιο και φυσικό αέριο: Παρακολούθηση της πίεσης των μετρητών σωληνώσεων, μέτρηση της πίεσης των διαδικασιών στην κεφαλή του πηγάδιού και στα σταθμούς συμπιεστών.
• Χημική και Πετροχημική: Ελέγχος πίεσης αντιδραστήρα, δεξαμενής αποθήκευσης και αγωγού για συμβατικά και ελαφρώς διαβρωτικά μέσα.
• Παραγωγή ενέργειας: σύστημα ατμού, αγωγός ύδρευσης και ελεγχόμενη πίεση βοηθητικού εξοπλισμού.
• Νερό και λυμάτων: Επιτήρηση της πίεσης εξόδου της αντλίας, της διαφορικής πίεσης του φίλτρου και της πίεσης του δικτύου σωλήνων.
• Τρόφιμα και ποτά / Φαρμακευτικά: Ανίχνευση πίεσης σε αγωγούς διεργασιών σε συστήματα παραγωγής και καθαρισμού.
• Τύπος και χαρτί: Παρακολούθηση της πίεσης των αγωγών αλκοόλ και του εξοπλισμού επεξεργασίας.
• Γενική κατασκευή: Υδραυλικά συστήματα, πνευματικοί εξοπλισμός και μέτρηση πίεσης σωλήνων βιομηχανικών υγρών.

2051TG2A2B21BB4I1M5Q4Q8Σημαντικές παραμέτρους

Παράμετρος	Προδιαγραφές
Αριθμός μοντέλου	2051TG2A2B21BB4I1M5Q4Q8
Τύπος προϊόντος	Μεταδότης πίεσης μετρητή σε γραμμή
Η Αρχή της Αίσθησης	Υψηλής σταθερότητας χωρητικός αισθητήρας πίεσης
Τύπος μέτρησης πίεσης	Πίεση μετρητή
Ακριβότητα αναφοράς	± 0,04% του βαθμολογημένου εύρους
Αναλογία ανατροπής	Μέχρι 150:1
Σήμα εξόδου	4·20 mA DC + HART ψηφιακή επικοινωνία
Βρεγμένο υλικό	316L από ανοξείδωτο χάλυβα
Υγρά γεμίσματος	Σιλικόνερο
Υλικό στέγασης	Επικάλυπτο κράμα αλουμινίου
Σύνδεση διαδικασίας	1/2 "NPT Γυναίκα
Ηλεκτρική τροφοδοσία	10.5 ~ 42.4 VDC
Θερμοκρασία περιβάλλοντος λειτουργίας	-40°C ~ +85°C
Θέρμανση αποθήκευσης	-51°C ~ +85°C
Σχετική υγρασία	0% ~ 100% Μη συμπυκνωτικό
Αντίσταση σε δονήσεις	2 g (10 Hz ~ 2000 Hz)
Κλάση προστασίας.	Δοκιμαστικό σήμα
Έγκριση επικίνδυνης περιοχής	Πιστοποιημένο ATEX, IECEx, FM, CSA
Πρότυπο NACE	NACE MR0175 / ISO 15156 Συμφωνεί
Βάρος	Περίπου 1,7 κιλά.
Τρόπος ψύξης	Φυσική συγκέντρωση
Διαγνωστική	Ενσωματωμένος βρόχος και αισθητήρας αυτοδιάγνωσης
