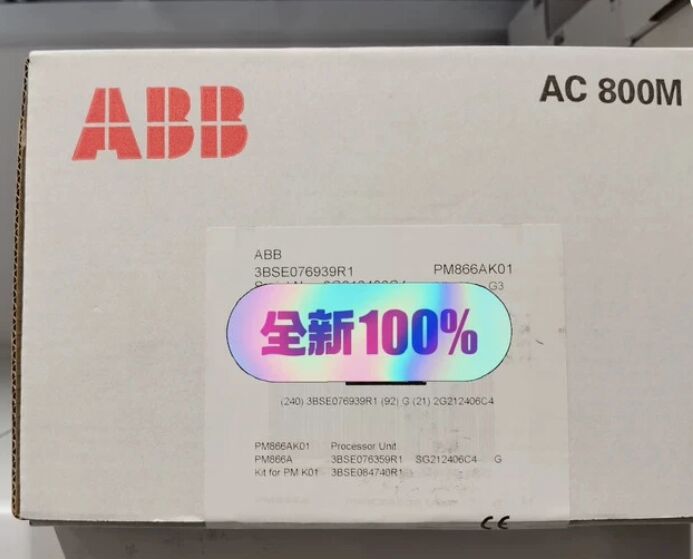

PM866AK01 3BSE076939R1 ABB Εφεδρική Μονάδα Τροφοδοσίας -20-70℃ 30 V 20 MA
PM866AK01 3BSE076939R1 Περιγραφή
Η ABB PM866AK01 (3BSE076939R1) είναι μια κεντρική μονάδα επεξεργασίας (CPU) υψηλής απόδοσης για την οικογένεια ελεγκτών AC 800M , λειτουργώντας ως ο πυρήνας υπολογιστικής ισχύος των κατανεμημένων συστημάτων ελέγχου (DCS) ABB Ability™ System 800xA®. Εκτελεί σύνθετους αλγορίθμους ελέγχου, διαχειρίζεται δεδομένα I/O, χειρίζεται την επικοινωνία του συστήματος και διασφαλίζει την παρακολούθηση και λειτουργία σε πραγματικό χρόνο για μεγάλης κλίμακας βιομηχανικό έλεγχο διεργασιών. Σχεδιασμένη για υψηλή αξιοπιστία και διαθεσιμότητα, υποστηρίζει πλήρη εφεδρεία υλικού και χρησιμοποιείται ευρέως σε κρίσιμες εφαρμογές σε βιομηχανίες πετρελαίου & αερίου, παραγωγής ενέργειας, χημικών και κατασκευών. Η μονάδα διατίθεται ως πλήρες κιτ που περιλαμβάνει τη μονάδα CPU, τη βάση (TP830), τους τερματιστές και μια εφεδρική μπαταρία.
PM866AK01 3BSE076939R1 Βασικά Χαρακτηριστικά
- Ισχυρή Επεξεργασία: Επεξεργαστής MPC866 133 MHz με γρήγορους χρόνους κύκλου (έως 1 ms) για απαιτητικές εργασίες ελέγχου
- Υψηλή Χωρητικότητα Μνήμης: 64 MB RAM (51,389 MB διαθέσιμα για εφαρμογές) + 4 MB Flash PROM για firmware
- Πλήρης Υποστήριξη Εφεδρείας: Εφεδρεία CPU, επικοινωνίας και I/O με <10 ms χρόνο εναλλαγής
- Διπλές Θύρες Ethernet: Θύρες RJ-45 10 Mbps για δίκτυο ελέγχου (πρωτόκολλα MMS/IAC)
- Διπλές Σειριακές Θύρες: RS-232C (COM3) + απομονωμένη θύρα σέρβις (COM4)
- Αρθρωτή Επέκταση: Έως 12 μονάδες επικοινωνίας CEX-Bus. υποστηρίζει 7 οπτικά clusters I/O
- Ενσωματωμένη Διάγνωση: Ενδείξεις κατάστασης LED, ρολόι πραγματικού χρόνου και μνήμη με εφεδρική μπαταρία
- Στιβαρή Σχεδίαση: Ευρύ φάσμα θερμοκρασιών, βιομηχανικά εξαρτήματα και ισχυρή ανοσία EMC
- Πιστοποιήσεις: Συμμορφώνεται με τα πρότυπα CE, UL, cUL και RoHS
- Στήριξη σε Ράγα DIN: Συμπαγής μορφή για εύκολη εγκατάσταση σε ντουλάπια ελέγχου
PM866AK01 3BSE076939R1 Υλικά & Εφαρμογές
Υλικά
- Περίβλημα: Θερμοπλαστικό υψηλής αντοχής, επιβραδυντικό φλόγας (UL94 V-0)
- Πλακέτα Κυκλώματος: Βιομηχανικού τύπου πλακέτα FR-4 από γυαλί-εποξική ρητίνη με προστατευτική επίστρωση
- Συνδέσεις: Κράμα χαλκού επιμεταλλωμένο με νικέλιο για αντοχή στη διάβρωση και αξιόπιστη επαφή
- Εσωτερικά Εξαρτήματα: Μικροεπεξεργαστής βιομηχανικού τύπου, οπτοζεύκτες και πυκνωτές στερεάς κατάστασης
- Εφεδρική Μπαταρία: Μπαταρία λιθίου 3,6 V για διατήρηση μνήμης
Τυπικές Εφαρμογές
- Πετρέλαιο & Αέριο: Έλεγχος διυλιστηρίων, παρακολούθηση αγωγών και συστήματα υπεράκτιων πλατφορμών
- Παραγωγή Ενέργειας: Έλεγχος λεβήτων, διαχείριση στροβίλων και αυτοματισμός εργοστασίων
- Χημικά & Φαρμακευτικά: Έλεγχος διεργασιών παρτίδων, ρύθμιση αντιδραστήρων και συστήματα ασφαλείας
- Νερό & Ακάθαρτα Νερά: Αυτοματισμός μονάδων επεξεργασίας και έλεγχος δικτύου διανομής
- Μέταλλα & Ορυχεία: Έλεγχος φούρνων, διαχείριση υλικών και διαχείριση γραμμών παραγωγής
- Κατασκευές: Γραμμές συναρμολόγησης, μηχανήματα συσκευασίας και αυτοματισμός σύνθετων διεργασιών
PM866AK01 3BSE076939R1 Σημαντικές Παράμετροι
| Παράμετρος |
Προδιαγραφή |
| Αριθμός Μέρους |
PM866AK01 |
| Αριθμός Παραγγελίας |
3BSE076939R1 |
| Μάρκα |
ABB |
| Τύπος Προϊόντος |
Μονάδα Επεξεργαστή AC 800M CPU |
| Επεξεργαστής |
Freescale MPC866, 133 MHz |
| Μνήμη |
64 MB RAM (51,389 MB διαθέσιμα για χρήστη) |
| Μνήμη Flash |
4 MB (αποθήκευση firmware) |
| Εφεδρεία |
Πλήρης εφεδρεία CPU/COM/I/O, εναλλαγή <10 ms |
| Θύρες Επικοινωνίας |
2 × Ethernet (10 Mbps, RJ-45) |
| Σειριακές Θύρες |
2 × RS-232C (COM3: γενική; COM4: απομονωμένη σέρβις) |
| Μονάδες CEX-Bus |
Έως 12 μονάδες επικοινωνίας |
| Clusters I/O |
7 οπτικά clusters ModuleBus |
| Τροφοδοσία |
24 V DC (19,2–30 V DC) |
| Κατανάλωση Ρεύματος |
210 mA (τυπ.), 360 mA (μέγ.) |
| Διάχυση Ισχύος |
5,1 W (τυπ.), 8,6 W (μέγ.) |
| Εφεδρική Μπαταρία |
3,6 V λιθίου (διατήρηση μνήμης/ρολογιού) |
| Θερμοκρασία Λειτουργίας |
-25°C έως +60°C |
| Θερμοκρασία Αποθήκευσης |
-40°C έως +85°C |
| Υγρασία |
10–90% RH (χωρίς συμπύκνωση) |
| Διαστάσεις (Π×Υ×Β) |
119 × 186 × 135 mm |
| Βάρος |
1,2 kg (με βάση) |
| Στήριξη |
Ράγα DIN (35 mm) |
| Προστασία |
IP20 |
| Πιστοποιήσεις |
CE, UL, cUL, RoHS |
| Το κιτ περιλαμβάνει |
CPU PM866A, βάση TP830, τερματιστές, μπαταρία |
| Υποστήριξη Εφαρμογών |
32 εφαρμογές, 64 προγράμματα η καθεμία |
| Χρόνος Κύκλου |
Έως 1 ms ανά εφαρμογή |
| Προέλευση |
Σουηδία |
