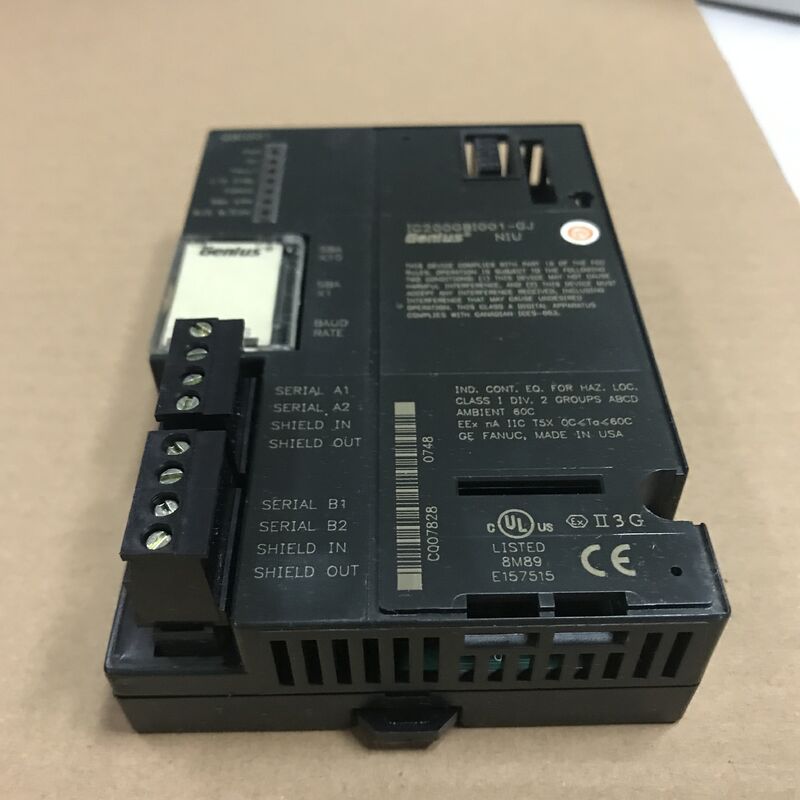

GE Fanuc Emerson Versamax Genius Network Interface Unit IC200GBI001 Δύο τερματικά Genius

GE Fanuc Emerson Versamax Genius Network Interface Unit IC200GBI001 Δύο τερματικά Genius

Περιγραφή
Το IC200GBI001 είναι μια μονάδα επικοινωνίας VersaMax.Η ενότητα αυτή έχει σχεδιαστεί για να φιλοξενεί έως οκτώ (8) μονάδες I/O ανά ράκελ και υποστηρίζει την εγκατάσταση έως οκτώ (8) ράκελ.Υποστηρίζει ταχύτητα μετάδοσης 153,6 kbaud για την επεκταμένη διαμόρφωση δικτύου, 153,6 kbaud, 76,8 kbaud και 38,4 kbaud για την τυποποιημένη διαμόρφωση,Το IC200GBI001 μπορεί να φιλοξενήσει μεγάλο αριθμό σημείων I/O, ειδικότερα, έως 1024 σημεία για τις διακριτές εισροές, 1024 διακριτές εξόδους, 128 bytes αναλογικής μνήμης εισόδου και 128 bytes αναλογικής μνήμης εξόδου.Η ενότητα αυτή μπορεί να διαχειριστεί την σάρωση 128 bytes εισόδου δικτύου ανά σάρωση και 128 bits εξόδου ανά σάρωσηΈχει κατανάλωση ισχύος 250 mA @ 4VDC και 10 mA @ 3.3 mA.Το IC200GBI001 είναι συμβατό για χρήση με μια ποικιλία συστημάτων ελεγκτών, καθώς το πρωτόκολλο Genius υποστηρίζεται από προηγούμενες και σύγχρονες πλατφόρμες ελεγκτώνΤα συμβατά συστήματα ελέγχου περιλαμβάνουν τα συστήματα σειράς 90-70 και PACSystem RX7i και PACSystem RX3i.Οι κατάλληλες αναθεωρήσεις του λογισμικού πρέπει να φορτώνονται τόσο στον ελεγκτή όσο και στο IC200GBI001 Genius Network Interface Module..

Το IC200GBI001 είναι εφοδιασμένο με δύο τερματικούς συνδέσμους Genius.Αυτές οι θύρες είναι σχεδιασμένες για τη σύνδεση σε τοπολογία αλυσίδας DaisyΟι κατάλληλες τιμές αντίστασης είναι 75, 100, 120 ή 150 ωμ στα τερματικά σειράς 1 και 2.

Η μονάδα GE Fanuc IC200GBI001 είναι μονάδα διασύνδεσης δικτύου ή NIU που κατασκευάζεται από την GE Intelligent Platforms/GE Fanuc.Ανήκει στη σειρά GE Versamax και έχει σχεδιαστεί για να παρέχει λειτουργίες ελέγχου για διαφορετικές μονάδες I/O που συνδέονται σε αυτήνΌταν το NIU είναι εγκατεστημένο με τη σωστή έκδοση firmware, είναι συμβατό με διάφορες ενότητες όπως οι ελεγκτές Genius Bus, οι PLCs σειράς 90-70 και οι PLCs PacSystems RX7i και Rx3i.Οποιοσδήποτε υπολογιστής μπορεί να ελέγξει το λεωφορείο μπορεί να χρησιμοποιηθεί ως host PCΚάθε ένα από τα ράφια της μονάδας διασύνδεσης δικτύου IC200GBI001 έχει χωρητικότητα για 8 μονάδες και υποστηρίζει επίσης 8 ράφια κατ' ανώτατο όριο.Η μέγιστη είσοδος δικτύου που μπορεί να σαρώσει κάθε λεωφορείο είναι 128 bytes με μέγιστη διακριτική μνήμη I/O 1024 σημείων και αναλογική μνήμη I/O 128 bytes.

Η μονάδα GE Fanuc IC200GBI001 έρχεται με 2 διαφορετικές ρυθμίσεις ισχύος που είναι 3,3 Volt ισχύς σε 10 milliamps ρεύματος και 5 Volt ισχύς σε 250 milliamps ρεύματος.Έχει σειριακές διευθύνσεις λεωφορείου που κυμαίνονται από 0 έως 31Ο ρυθμός μεταφοράς δεδομένων σε όλο το δίκτυο είναι 153,6 Kilo-baud για τις εκτεταμένες μεταβιβάσεις και 153,6 Kilo-76,8 Kilo-baud ή 38,4 Kilo-baud για τις τυποποιημένες μεταβιβάσεις.Οι φορείς εκμετάλλευσης της μονάδας διεπαφής δικτύου IC200GBI001 πρέπει να γνωρίζουν ότι ο ρυθμός μεταφοράς ποικίλλει ανάλογα με την απόσταση μεταξύ των συσκευών και τον αριθμό των υποστηριζόμενων συσκευών.Το IC200GBI001 NIU έρχεται με ένα ευρύ φάσμα χαρακτηριστικών, συμπεριλαμβανομένων των 64 αναλογικών I/O, της δυνατότητας χρήσης καλωδίων οπτικών ινών και καλωδίων προστατευμένων στρεβλωμένων ζευγών (STP), αφαιρούμενων συνδέσεων,τα δεδομένα διάγνωσης και των δεδομένων διάγνωσης του χειριστή που είναι διαθέσιμα μέσω της λειτουργίας ενισχυμένης διάγνωσης (EDM)Επιπλέον, αυτή η μονάδα διεπαφής δικτύου παρέχει εφεδρικότητα τόσο για το υλικό όσο και για τα μέσα.
