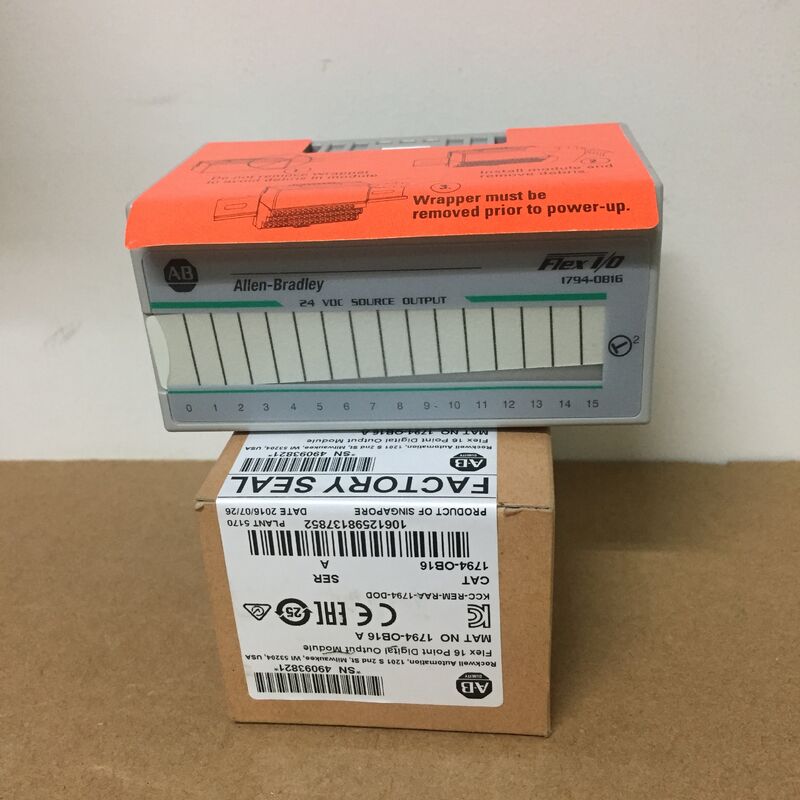

Allen-Bradley 1794-OB16 Flex IO διακριτή μονάδα εξόδου 16 24VDC

Allen-Bradley 1794-OB16 Flex IO διακριτή μονάδα εξόδου 16 24VDC

Ειδικότερα

Περιγραφή

Η μονάδα Allen-Bradley 1794-OB16 είναι μια ψηφιακή μονάδα εξόδου συνεχούς ρεύματος για το FLEX I/O. Έχει 16 εξόδους παροχής ρεύματος.και 24 Volt DCΗ ονομαστική ισχύς εξόδου όλων των 16 εξόδων (κάθε ονομαστική ισχύς 0.5 Amps) είναι 8 Amps ενώ το ελάχιστο ρεύμα σε κατάσταση λειτουργίας είναι 1 milliampere ανά κανάλι και το μέγιστο ρεύμα σε κατάσταση λειτουργίας είναι 500 milliampere ανά κανάλιΗ μέγιστη πτώση τάσης σε κατάσταση λειτουργίας είναι 0,5 Volts DC. Το ρεύμα αύξησης είναι 2 Amps για 50 χιλιοστά του δευτερολέπτου και επαναλαμβάνεται κάθε 2 δευτερόλεπτα. Το μέγιστο ρεύμα διαρροής εκτός λειτουργίας είναι 0,5 milliamps.Η τάση απομόνωσης είναι 50 Volts συνεχήςΗ ενότητα δοκιμάστηκε σε 850 Volts DC για 1 δευτερόλεπτο μεταξύ των χρηστών και του συστήματος.

Η καθυστέρηση σήματος εξόδου για το 1794-OB16 είναι 0,5 χιλιοστά του δευτερολέπτου για το off-to-on και είναι 1 χιλιοστό του δευτερολέπτου για το on-to-off.3 βατ μέγιστης απορρόφησης ισχύος σε 31Η θερμική διάχυση της μονάδας 1794-OB16 είναι 18,1 BTU ανά ώρα. Η μέγιστη τάση εκτός κατάστασης είναι 31,2 Volts DC. Οι διαστάσεις της μονάδας είναι 3,7 x 3,7 x 2,7 ίντσες.Το κατά προσέγγιση βάρος για το 1794-OB16 είναι 78 γραμμάρια.Η ενότητα έχει 16 κίτρινους δείκτες για την ένδειξη κατάστασης από την πλευρά του πεδίου.Η μονάδα διαθέτει ανοιχτό περίβλημα και συμμορφώνεται με τον κώδικα θερμοκρασίας T3 IEC.Η θερμοκρασία λειτουργίας είναι από -4 έως 131 βαθμούς Φαρενάιτ.

Η ενότητα αυτή παρέχεται με δεκαέξι (16) κανάλια 24VDC διακριτών καναλιών εξόδου που υποστηρίζουν τη διαμόρφωση καλωδίωσης πηγής.Χρησιμοποιείται με βάση τερματικού και υποστηρίζει μια ποικιλία βάσεων τερματικού όπως 1794-TB2Οι έως οκτώ (8) εκθέσεις του 1794-OB16 μπορούν να εγκατασταθούν σε ένα μόνο rack Flex I/O.το 1794-OB16 μπορεί επίσης να χρησιμοποιηθεί ως τοπικός προσαρμογός I/O του ελεγκτή FlexLogix ή του εκτενιστή FlexLogix Local IO (1794-FLA)Η ενότητα αυτή έχει θέση κλειδαριού 2 και έχει χαρακτηριστικό ανοικτού τύπου περίβλημα.

Το 1794-OB16 παράγει μια τάση εξόδου από 10 έως 31,2VDC με ονομαστική τάση εξόδου 24VDC. Μετρά 94 x 94 x 69 mm (3.7 x 3.7 x 2.7 in.) και ζυγίζει 78 g (2.75 oz).Αυτή η μονάδα δεν είναι εφοδιασμένη με εσωτερική σύντηξη, επομένωςΗ προτεινόμενη ασφάλεια για την εγκατάσταση της εξωτερικής ασφάλειας είναι οι ασφάλειες SAN-O MQ4-800 mA.Η ενότητα αυτή είναι εφοδιασμένη με δεκαέξι (16) LED δείκτες πλευρικών πεδίων.

Το 1794-OB16 έχει εύρος θερμοκρασίας λειτουργίας από 0 έως 55 °C (32 έως 131 °F) και θερμοκρασία αποθήκευσης 55 °C (131 °F) με βαθμό συγκρούσεων και δονήσεων 30g και 5g @ 10 έως 500 Hz, αντίστοιχα.Αυτή η μονάδα μεταφέρει C-UL-us, CSA, CE, Ex, TÜV, KC, EAC και RCM πιστοποιητικά.
