Τεχνικές προδιαγραφές για το IC660EBA023
Κατασκευαστής: GE Fanuc Emerson
Σειρά προϊόντων :Genius I-O
Αριθμός εξαρτήματος :IC660EBA023
Βάρος :2.06 lbs (0.94 kg)
Περιγραφή: Ηλεκτρονική Διάταξη Μονάδας Εισόδου Θερμοστοιχείου Genius
Εφαρμογή :Σύστημα Μονάδας I/O Genius
Τάση λειτουργίας :18 έως 56 Volts DC
Ομαδική μόνωση :300 Volts
Ισχύς: 9.0 Watts
Τύπος θερμοστοιχείου: J, K, T, E, B, R, S και N-type Θερμοστοιχεία
Εσωτερικό CJC :0 έως 60 βαθμοί Κελσίου
Εξωτερικό εύρος CJC: -25 έως +150 βαθμοί Κελσίου
LED: 2 LED
Ενσωματωμένα διαγνωστικά: Ναι

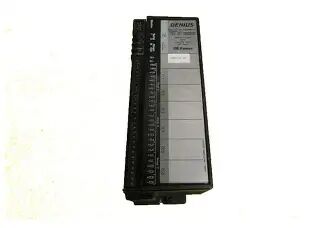

Η Ηλεκτρονική Διάταξη Μονάδας Εισόδου Θερμοστοιχείου Genius I/O IC660EBA023 της GE Fanuc είναι ένα βασικό εξάρτημα μιας μονάδας εισόδου 6 καναλιών, ειδικά κατασκευασμένο για την παρακολούθηση της εισόδου θερμοκρασίας. Είναι διαμορφωμένο για να συνδέεται με τυπικά θερμοστοιχεία σε όλα τα κανάλια εισόδου, επιτρέποντας την ανίχνευση και την ακριβή μέτρηση σημάτων εισόδου τάσης χαμηλού επιπέδου.
Αυτή η ηλεκτρονική διάταξη διατίθεται σε δύο μορφές τροφοδοσίας: είτε ως αυτόνομη μονάδα που αποτελείται από μια μονάδα θερμοστοιχείου, ενδείξεις κατάστασης LED και συναφή ηλεκτρονικά κυκλώματα, είτε ως ενσωματωμένο εξάρτημα μιας πλήρως συναρμολογημένης μονάδας I/O (όπως η Μονάδα I/O IC660BBA023), η οποία συνδυάζει την ηλεκτρονική διάταξη με μια διάταξη ακροδεκτών (π.χ., η Διάταξη Ακροδεκτών IC660TBA023). Το IC660EBA023 στεγάζει έξι κυκλώματα εισόδου, τα οποία χωρίζονται λογικά σε τρεις απομονωμένες ομάδες με ονομαστική τάση 300 VDC. Κάθε ομάδα είναι εξοπλισμένη με δύο κυκλώματα θερμοστοιχείου και δύο απομακρυσμένες εισόδους αντιστάθμισης ψυχρής σύνδεσης (CJC), οι οποίες χρησιμεύουν για την παροχή ακριβούς αντιστάθμισης ψυχρής σύνδεσης για όλες τις μετρήσεις εισόδου.
Συμβατό με θερμοστοιχεία τύπου J, K, T, E, B, R, S και N, το IC660EBA023 επιτρέπει τη διαμόρφωση κάθε καναλιού εισόδου για CJC χρησιμοποιώντας μία από τις τρεις επιλογές: έναν εξωτερικό αισθητήρα, έναν εσωτερικό αισθητήρα ή μια καθορισμένη από τον χρήστη τιμή.
Η διάταξη λειτουργεί με τροφοδοσία τάσης DC με ονομαστικό εύρος 24/48 VDC (και λειτουργικό εύρος 18–56 VDC) και έχει ονομαστική ισχύ 9,0 W. Κάθε κανάλι εισόδου διαθέτει εύρος μέτρησης τάσης από -25 mV έως 150 mV και ανάλυση μέτρησης ±10 μV, με βαθμό ακρίβειας 8,0 Hz και μετατόπιση φίλτρου ενισχυτή ±2 μV ανά °C. Για εσωτερικό CJC, η μονάδα προσφέρει εύρος μέτρησης 0–60 °C με ανάλυση ±0,01 °C. Όταν συνδυάζεται με ένα εξωτερικό απομακρυσμένο CJC, δέχεται αναλογικά σήματα εισόδου είτε σε μορφή τάσης είτε σε μορφή ρεύματος, παρέχοντας εύρος μέτρησης -25–150 °C με βαθμό ακρίβειας ±0,1 °C.
