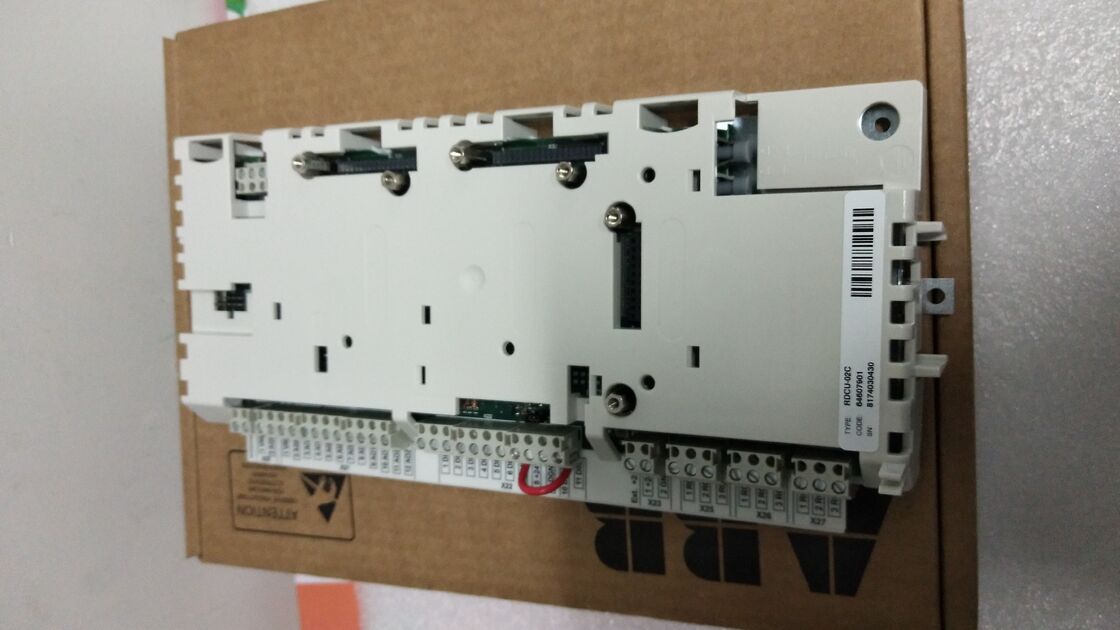

Μονάδες ελέγχου κίνησης ABB RDCU02C Μονάδα ελέγχου μετατροπέα
| Τύπος |
Περιγραφή |
| Κατασκευαστής |
ABB |
| Αριθμός μέρους/MPN |
Δελτίο ΕΚΑΧ αριθ. |
| Κατηγορία |
Ελεγκτές, εξαρτήματα αυτοματισμού |
| Υπόθεση |
Καινούργιο. |
| Τεχνολογία |
415v |
| Φάση εισόδου |
Φάση 3 |
| Συχνότητα εισόδου |
50HZ |
Ηλεκτρονική καλωδίωση
Γενικά
Οι ασπίδες των καλωδίων I/O πρέπει να είναι γειωμένες στο σασί του θάλαμου όσο το δυνατόν πιο κοντά στο RDCU.
Χρησιμοποιήστε σφουγγαρίστρες σε όλες τις εισόδους καλωδίων.
Όταν αποσυνδέετε τα καλώδια οπτικών ινών, πάντα πιέστε τον συνδετήρα, όχι το ίδιο το καλώδιο.Μην αγγίξετε τα άκρα των ινών με γυμνά χέρια, καθώς η ινή είναι εξαιρετικά ευαίσθητη στη βρωμιά..
Η μέγιστη μακροχρόνια επιβάρυνση τράβηξης για τα ενσωματωμένα καλώδια οπτικών ινών είναι 1 N· η ελάχιστη ακτίνα κάμψης βραχείας διάρκειας είναι 25 mm (1 ̊).
Σύνδεση ψηφιακής/αναλογικής εισόδου/έξόδου
Βλέπε το εγχειρίδιο του λογισμικού του εν λόγω προγράμματος εφαρμογής.
Εγκατάσταση προαιρετικών μονάδων
Ακολουθήστε τις οδηγίες που παρέχονται στο εγχειρίδιο χρήσης της μονάδας.
Άλλες συνδέσεις
Βλέπε επίσης το διάγραμμα καλωδίωσης παρακάτω.
Ενεργοποίηση της RDCU
Η μονάδα μπορεί να τροφοδοτηθεί από το πίνακα τροφοδοσίας του αναστροφέα (ή τροφοδοσίας IGBT) της μονάδας, υπό την προϋπόθεση ότι το μέγιστο ρεύμα 1 A δεν υπερβαίνει.
Η RDCU μπορεί επίσης να τροφοδοτείται από εξωτερική παροχή συνεχούς ρεύματος 24 V. Σημειώστε επίσης ότι η κατανάλωση ρεύματος της RDCU εξαρτάται από τις προαιρετικές ενότητες που συνδέονται.(Για την τρέχουσα κατανάλωση προαιρετικών συσσωρευτών, βλ. τα αντίστοιχα εγχειρίδια χρήσης.)
Σύνδεση οπτικών ινών με μονάδα τροφοδοσίας μετατροπέα/IGBT
Σύνδεση της σύνδεσης PPCS της πλακέτας AINT (μοδίων σειράς ACS 800) της μονάδας μετατροπέα (ή τροφοδοσίας IGBT) με τις συνδέσεις οπτικών ινών V57 και V68 της RDCU.
Σημείωση: Οι συνιστώμενες μέγιστες αποστάσεις για τη σύνδεση οπτικών ινών είναι 10 m (για καλώδια πλαστικού τύπου [POF]).
