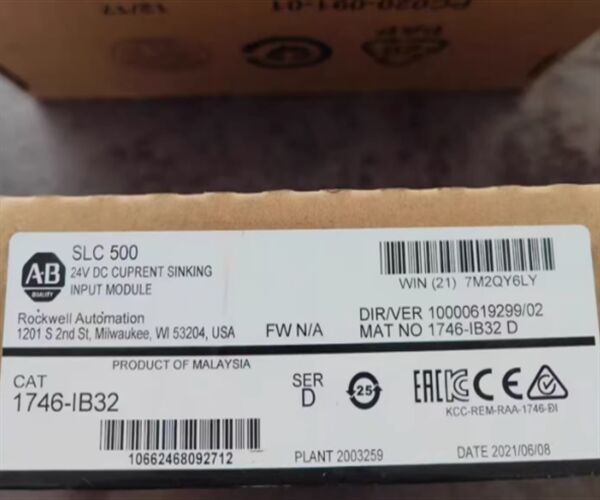

1746-IB32 Ψηφιακή μονάδα εισόδου DC Allen-Bradley
Περιγραφή του 1746-IB32
Ο Allen-Bradley 1746-IB32 είναι μια διακριτή μονάδα εισόδου SLC 500. Αυτή η μονάδα λειτουργεί σε ονομαστική τάση 24VDC και σε εύρος τάσης 15-30V DC @ 50 ° C (122 ° F) ή 15-26.4V DC @ 60 °C (140 °F)Η ενότητα αυτή χρησιμοποιείται συνήθως για τη διασύνδεση ηλεκτρικών συσκευών όπως διακόπτες, αισθητήρες, βοηθητικές επαφές και άλλες δυαδικές ή συσκευές ON/OFF.Μέχρι τριάντα δύο (32) σήματα εισόδου μπορούν να συνδέονται με αυτή τη μονάδα μέσω των ενσωματωμένων 32 καναλιών της μονάδας εισόδου..
Είναι συμβατό για χρήση με οποιονδήποτε επεξεργαστή SLC 500, ιδανικά με το υλικό SLC 500 Modular Style.σε μια συσκευή που χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειας,Τοποθετείται απευθείας σε οποιαδήποτε διαθέσιμη θέση του πλαισίου 1746 εκτός από τη θέση 1, η οποία προορίζεται για τον ελεγκτή SLC 500.
Το 1746-IB32 έχει ροή ρεύματος 50 mA σε 5VDC με μέγιστη τάση εισόδου εκτός κατάστασης 5VDC, ονομαστικό ρεύμα εισόδου 5,1 mA @ 24V DC, μέγιστο ρεύμα εισόδου εκτός κατάστασης 1.5 mA με τυπική καθυστέρηση σήματος 8 ms τόσο για τη μετάβαση του σήματος ON σε OFF όσο και από OFF σε ON.
Κατά την εγκατάσταση της μονάδας, βεβαιωθείτε ότι η ενέργεια αφαιρείται από το πλαίσιο, καθώς η εν λόγω μονάδα δεν υποστηρίζει τη λειτουργία "Αφαίρεση και εισαγωγή υπό ισχύ" (Removal and Insertion Under Power, RIUP).Παρέχεται με αφαιρούμενο τερματικό μπλοκ που επιτρέπει την καλωδίωση απομακρυσμένης σύνδεσης με τη μονάδα καθώς και την απλοποιημένη συντήρηση, καθώς η RTB επιτρέπει την εισαγωγή σε άλλη μονάδα του ίδιου τύπου.
Το 1746-IB32 προσφέρει απομόνωση από το backplane που δοκιμάστηκε σε 1500 Volts AC για 60 δευτερόλεπτα μεταξύ του backplane και της I / O και έχει μια διαλεκτρική αντίσταση 1500 Volt AC.Η ελάχιστη τάση σε όλο το κύκλωμά του στην κατάσταση ON είναι 150,0 V συνεχής τάση και στην κατάσταση "OFF", έχει μέγιστη πτώση τάσης 5,0 V συνεχής τάση και μέγιστο ρεύμα διαρροής 1,5 mA.Η μονάδα 1746-IB32 έχει μέγιστο χρόνο καθυστέρησης σήματος 3 ms σε όλες τις εισόδους της στη λειτουργία ON και OFF και έχει συνολικό ονομαστικό ρεύμα εισόδου 5.1 mA σε ονομαστική τάση συνεχούς ρεύματος 24 V. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
Τεχνικές προδιαγραφές για το 1746-IB32
| Κατασκευαστής |
Άλεν Μπράντλεϊ |
| Κατηγορία |
Ελεγκτές |
| Προϊόντα |
SLC 500 |
| Αριθμός τμήματος |
1746-IB32 |
| Δελτίο ΕΚΑΧ |
10662468092712 |
| Βάρος |
00,17 κιλά |
| Τύπος μονάδας |
Ψηφιακή μονάδα εισόδου συνεχούς ρεύματος |
| Αριθμός εισροών |
Τριάντα δύο (32) εισροές |
| Τεχνολογία |
24VDC |
| Πεδίο τάσης λειτουργίας |
15 έως 30 V dc σε θερμοκρασία 50° C· 15 έως 26,4 V dc σε θερμοκρασία 60° C. |
| Χρόνος καθυστέρησης εισόδου, από ΑΠΕΙΝΕΣ σε ΕΝΕΣ |
3 ms |
| Δυναμική διάσπαση, ανά κανάλι |
0.20 βατ |
| Δυναμική διάσπαση ανά μονάδα |
6.65 Watt |
| Τρόπος ρεύματος 24V |
0 mA |
| Τρόπος ρεύματος πίσω από την επιφάνεια 5 βολτ |
0.05 Α |
| Πεδίο τάσης |
Συνεχής ρεύμα 15-30V |
| Εισόδους |
32 |
| Τρόπος ρεύματος οριζόντιας τάσης (5 V DC) |
103 εκατομ.ampere |
| Καθυστέρηση σήματος |
3 χιλιοστά του δευτερολέπτου |
| Τρέχων εκτός λειτουργίας |
1 εκατομ.αρ. |
| Εφαρμογές |
Συνολικές εισροές συνεχούς τάσης |
| Σύνδεση I/O |
1746-HT και 1746-HCA |
| Απάντηση βήματος |
100 χιλιοστά δευτερολέπτων μέσα, 2,5 χιλιοστά δευτερολέπτων έξω |
| Αξιολόγηση συγκρούσεων |
30G |
| ΕΥΠ |
10662468092712 |
Ο Allen-Bradley 1746-IB32 είναι μια μονάδα εισόδου SLC 500. Αυτή είναι μια μονάδα εισόδου βυθισμού 24VDC που διαθέτει τριάντα δύο (32) κανάλια εισόδου βυθισμού, αποδεχόμενη εύρος τάσης σήματος 15-30VDC σε 50 Deg.Κελσίου και 15-26Έχει κατανάλωση ρεύματος backplane 0,05 A με καθυστέρηση σήματος 3 ms και για τις δύο μεταβάσεις.
