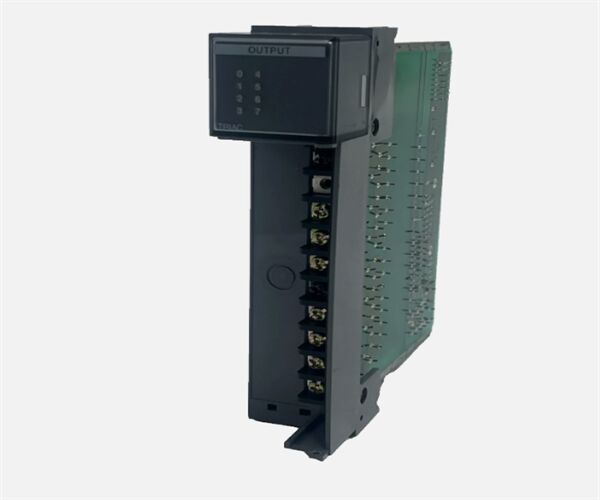

Μονάδα εξόδου Allen-Bradley 1746-OA8 Isolated Analog Output
Περιγραφή της 1746-OA8
Η Allen-Bradley 1746-OA8 είναι μια μονάδα εξόδου SLC 500 AC. Αυτή η μονάδα είναι μέρος των διακριτών μονάδων εξόδου, που χρησιμοποιούνται για την ενεργοποίηση ηλεκτρικών φορτίων που λειτουργούν σε εύρος τάσης λειτουργίας 85-264 VCA με συχνότητα 47-63 Hz. Οι ονομαστικές τάσεις εξόδου της μονάδας είναι 120VAC και 240VAC και καταλαμβάνει μια μόνο υποδοχή του πλαισίου 1746.
Κάθε κανάλι του 1746-OA8 παρέχει συνεχές ρεύμα εξόδου 1,0 A @ 30 °C (86 °F) ή 0,50 A @ 60 °C (140 °F), ενώ το μέγιστο συνεχές ρεύμα εξόδου ανά μονάδα είναι 8,0 A @ 30 °C (86 °F) και 4,0 A @ 60 °C (140 °F). Επιπλέον, κάθε κανάλι έχει καθυστέρηση σήματος ON 1 ms για ωμικό φορτίο και μέγιστη καθυστέρηση σήματος OFF 11 ms για ωμικό φορτίο.
Το 1746-OA8 αντλεί ρεύμα backplane που ανέρχεται σε 185 mA @ 5VDC με πτώση τάσης εξόδου κατάστασης ON 1,50V @ 1,0 A. Το ελάχιστο ρεύμα φορτίου της μονάδας είναι 10 mA με μέγιστο ρεύμα διαρροής εξόδου κατάστασης OFF 2 mA. Το μέγιστο ρεύμα υπερτάσεως της μονάδας ανά σημείο είναι 10 A για 25 ms.
Το 1746-OA8 ταιριάζει σε οποιαδήποτε διαθέσιμη υποδοχή του πλαισίου 1746 εκτός από την πρώτη υποδοχή που προορίζεται για τον επεξεργαστή SLC 500.
Για την εγκατάσταση, η μονάδα πρέπει να συνδεθεί στο πλαίσιο όταν η ισχύς δεν παρέχεται ενεργά, καθώς αυτή η μονάδα δεν υποστηρίζει την Αφαίρεση και Εισαγωγή Υπό Ισχύ (RIUP).
Το 1746-OA8 έχει μέγιστο ρεύμα διαρροής 2mA στην κατάσταση OFF και το ελάχιστο ρεύμα φορτίου σε κάθε σημείο εξόδου είναι 10mA. Το μέγιστο ρεύμα σε κάθε σημείο εξόδου είναι 1A, το οποίο πέφτει στα 0,5A στους 60 °C και το συνολικό ρεύμα στη μονάδα 1746-OA8 είναι 8A, αλλά μπορεί να πέσει στα 4A στους 60 °C. Έχει πτώση τάσης 1,50V στα 1A στην κατάσταση OFF και η μονάδα έχει υπέρταση ρεύματος εξόδου 10A για 25ms. Η εργοστασιακά καθορισμένη θερμοκρασία λειτουργίας του 1746-OA8 κυμαίνεται μεταξύ 0 και 60 °C (32 και 140 °F) και πρέπει να χρησιμοποιείται σε σχετική υγρασία 5-95% χωρίς συμπύκνωση και να αποθηκεύεται σε θερμοκρασία μεταξύ 40 και 85 °C (-40 και 185 °F). Είναι κατασκευασμένο για να αντέχει σε λειτουργικό κραδασμό 2,5G στα 57-2000 Hertz και μπορεί να αντέξει σε βαθμολογία κλονισμού 30G. Το 1746-OA8 διαθέτει το πρότυπο NEMA ICS 2-230 Noise Immunity και είναι πιστοποιημένο κατά UL και CSA.
Τεχνικές προδιαγραφές για 1746-OA8
| Κατασκευαστής |
Allen Bradley |
| Κατηγορία |
PLCs |
| Σειρά προϊόντων |
SLC 500 |
| Αριθμός εξαρτήματος |
1746-OA8 |
| UPC |
662073521334 |
| Βάρος |
0,44 lbs (0,20 kg) |
| Τύπος μονάδας |
Διακριτή μονάδα εξόδου AC |
| Αριθμός ομάδων |
2 |
| Αριθμός καναλιών ανά ομάδα |
4 |
| Ονομαστική τάση εξόδου |
120 / 240 VAC |
| Εύρος τάσης εξόδου |
85-264 VAC |
| Κατανάλωση ρεύματος backplane |
185 mA |
| Καθυστέρηση σήματος ON, μέγιστο ωμικό φορτίο |
1 ms |
| Καθυστέρηση σήματος OFF, μέγιστο ωμικό φορτίο |
11 ms |
| Συνεχές ρεύμα ανά σημείο |
1,00 A στους 30 °C (86 °F); 0,5 A στους 60 °C (140 °F) |
| Συνεχές ρεύμα ανά μονάδα |
8,0 A στους 30 °C (86 °F); 4,0 A στους 60 °C (140 °F) |
| Πτώση τάσης κατάστασης On, μέγιστη |
1,5V στα 1,0 A |
| Ρεύμα υπερτάσεως ανά σημείο |
10 A για 25 ms |
| Εύρος τάσης |
85-265 Volts AC |
| Έξοδοι |
8 |
| Ρεύμα/Έξοδος στους 30 βαθμούς Κελσίου |
1 amp |
| Ρεύμα/Έξοδος στους 60 βαθμούς Κελσίου |
0,5 amp |
| Ρεύμα Backplane (5 Volts) |
185 milliamps |
| Ρεύμα/Μονάδα (30 βαθμοί Κελσίου) |
8 amps |
| Εφαρμογές |
Γενικής χρήσης |
| Απόκριση βήματος |
60 milliseconds in, 2.5 milliseconds out |
