| Άρθρο | Προδιαγραφές | ||
|---|---|---|---|

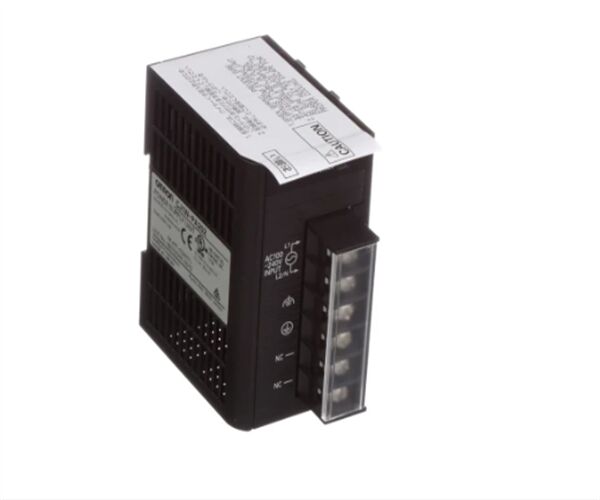

| Σχήμα | Δελτίο ΕΚΑΧ αριθ. | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | CJ1W-PA202 |
| Πρόσθετη τάση | 100 έως 240 V AC (ευρύ φάσμα), 50/60 Hz | ||
| Η τάση λειτουργίας και περιοχές συχνοτήτων |
85 έως 264 V AC, 47 έως 63 Hz | ||
| Κατανάλωση ενέργειας | 100 VA μέγιστο. | 50 VA στο μέγιστο. | |
| Τρόπος εισόδου *1 | Σε 100 έως 120 V AC: 15 A/8 ms μέγιστο για ψυχρή εκκίνηση στο δωμάτιο θερμοκρασία Σε ισχύ 200 έως 240 V AC: 30 A/8 ms μέγιστο για ψυχρή εκκίνηση στο δωμάτιο θερμοκρασία |
Σε ισχύ 100 έως 120 V AC: 20 A/8 ms μέγιστο για ψυχρή εκκίνηση σε θερμοκρασία δωματίου Σε ισχύ 200 έως 240 V AC: 40 A/8 ms μέγιστο για ψυχρή εκκίνηση σε θερμοκρασία δωματίου |
|
| Δυνατότητα εξόδου *7 | 5.0 A, 5 V DC (συμπεριλαμβανομένης της τροφοδοσίας της μονάδας CPU) | 2.8 A, 5 V DC (συμπεριλαμβανομένης της παροχής στην μονάδα επεξεργασίας) |
|
| 0.8 A, 24 V DC | 0.4 Α, 24 V DC | ||
| Συνολικά: 25 W μέγιστο. | Συνολικά: 14 W μέγιστο. | ||
| Τερματικό εξόδου (παροχή υπηρεσιών) |
Δεν παρέχεται. | ||
| Έκδοση RUN *2 | Διαμόρφωση επαφών: SPST-NO Δυνατότητα διακόπτη: 250 V AC, 2 A (αντίσταση φορτίου) 120 V εναλλασσόμενο ρεύμα, 0,5 A (αναγωγικό) φορτίο), 24 V DC, 2A (αντίσταση φορτίου) 24 V συνεχής, 2 A (αναγωγικό φορτίο) |
Δεν παρέχεται. | |
| Αντικατάσταση λειτουργία ειδοποίησης |
Δεν παρέχεται. | Με έξοδο συναγερμού (ανοιχτό) αποδέκτη) 30 V DC μέγιστο, 50 mA μέγιστο. |
Δεν παρέχεται. |
| Αντίσταση μόνωσης | 20 MΩ min. (σε 500 V DC) μεταξύ του εξωτερικού και του εναλλασσόμενου Τερματικοί σταθμοί GR *3 |
20 MΩ min. (σε 500 V DC) μεταξύ όλων των εξωτερικών τερματικά και τερματικό GR *3, και ανάμεσα σε όλες τις εκπομπές συναγερμού Τερματικά. 20 MΩ 1 λεπτό (σε 250 V DC) μεταξύ όλων των προβολών συναγερμού τερματικά και τερματικό GR *3. |
20 MΩ min. (σε 500 V DC) μεταξύ του εξωτερικού και του εναλλασσόμενου Τερματικοί σταθμοί GR *3 |
| Δυνατότητα διηλεκτρικής *4 | 2,300 V AC 50/60 Hz για 1 λεπτό μεταξύ AC εξωτερικού και GR τερματικά *3 Τρόπο διαρροής: 10 mA μέγιστο. |
2,300 VAC, 50/60 Hz για 1 λεπτό μεταξύ όλων των εξωτερικών τερματικών και του τερματικού σταθμού GR *3 και μεταξύ όλων των προβολών συναγερμού Τερματικά με διαρροή ρεύμα 10 mA μέγιστο. 1,000 V AC, 50/60 Hz για 1 λεπτό μεταξύ όλων των προβολών συναγερμού τερματικά και τερματικό GR *3 με ρεύμα διαρροής 10 Μαξ. |
2,300 V AC 50/60 Hz για 1 λεπτό μεταξύ AC εξωτερικού και GR τερματικά *3 Τρόπο διαρροής: 10 mA μέγιστο. |
| 1,000 V AC, 50/60 Hz για 1 λεπτό μεταξύ των εξωτερικών τερματικών συχνοτήτων συνεχούς ρεύματος και των τερματικών συχνοτήτων GR *3 Τρόπο διαρροής: 10 mA μέγιστο. |
|||
| Ανεπάρκεια θορύβου | 2 kV στην γραμμή τροφοδοσίας (σύμφωνα με την IEC61000-4-4) | ||
| Αντίσταση σε δονήσεις | Συμμορφώνεται με την IEC60068-2-6 5 έως 8,4 Hz με πλάτος 3,5 mm, 8,4 έως 150 Hz Επιτάχυνση 9,8 m/s2για 100 λεπτά στις κατευθύνσεις X, Y και Z (10 σάρωση 10 λεπτών η καθεμία = 100 λεπτά) |
||
| Αντοχή σε κρούσματα | Συμμορφώνεται με την IEC60068-2-27 147 m/s2, 3 φορές στις κατευθύνσεις X, Y και Z (100 m/s)2για μονάδες εξόδου αναμεταδόχου) |
||
| Χρησιμοποίηση σε περιβάλλον θερμοκρασία |
0 έως 55 °C | ||
| Χρησιμοποίηση σε περιβάλλον υγρασία |
10% έως 90% (χωρίς συμπύκνωση) |
10% έως 90% (χωρίς συμπύκνωση) *5 |
10% έως 90% (χωρίς συμπύκνωση) |
| Ατμόσφαιρα | Πρέπει να είναι απαλλαγμένο από διαβρωτικά αέρια. | ||
| Αποθήκευση σε περιβάλλον θερμοκρασία |
- 20 έως 70 °C (εκτός μπαταρία) |
- 20 έως 75 °C *5 | - 20 έως 75 °C (εκτός μπαταρία) |
| Εγκατάσταση | Λιγότεροι από 100 Ω | ||
| Κλειδί | Τοποθετημένο σε ένα πάνελ. | ||
| Βάρος | 350 γραμμάρια το πολύ. | Μέγιστο 400 γραμμάρια. | 200 γραμμάρια το πολύ. |
| Κεφαλαίο CPU διαστάσεις |
90.7 έως 466,7 × 90 × 65 mm (W × H × D) (εκτός καλωδίων) Σημείωση: W = a + b + 20 × n + 31 × m + 14.7 α: Μονάδα τροφοδοσίας: PA205R και PA205C = 80· PA202 = 45· PD025 = 60· PD022=27 β: Μονάδα CPU: CJ1-H ή CJ1 = 62; CJ1M-CPU1[] = 31 *8; CJ1M-CPU2[] = 49 *8 Το συνολικό πλάτος δίνεται από τα ακόλουθα: W = 156,7 + n × 20 + m × 31, όπου n είναι ο αριθμός των μονάδων I/O 32 σημείων ή των μονάδων ελέγχου I/O και m είναι ο αριθμός των άλλων μονάδων Μονάδες. |
||
| Μέτρα ασφαλείας | Συμμορφώνεται με τις οδηγίες CULUS και ΕΚ. | ||
