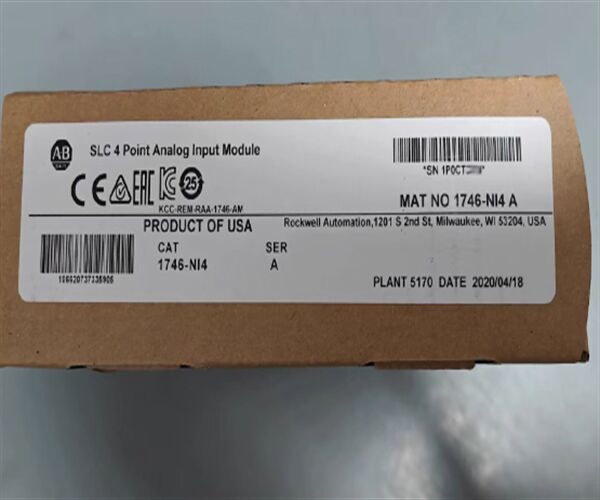

Μονάδα ανάλογης εισόδου Allen-Bradley 1746-NI4
Περιγραφή του 1746-NI4
Η1746-NI4είναι μια τετρακοινική αναλογική μονάδα εισόδου απόΟ Άλεν Μπράντλεϊ SLC-500η τάση εισόδου ή το ρεύμα είναι επιλέξιμο ανά κανάλι.παρέχοντας διακόπτες DIP για τη χειραγώγηση των τρόπων εισόδου του καναλιού 0 στο κανάλι 3Για την προετοιμασία του καναλιού για την είσοδο ρεύματος, τοΔιακόπτης DIPτο κανάλι προετοιμάζεται για να δεχθεί την είσοδο τάσης.
Το 1746-NI4 έχει ανάλυση 14 bit με ρυθμό μετατροπής 2,5 χιλιοστά του δευτερολέπτου.Έχει 500 Volt AC/710 Volt DCΑπομόνωση οπίσθιου επιπέδουκαι 60 χιλιοστά του δευτερολέπτουαπάντηση βήματοςΗ μέθοδος μετατροπής του είναι η μετατροπή sigma-delta και έχει ονομαστικήκαθυστέρηση ροήςΤο ονομαστικό εύρος εισόδου του είναι συν/μείον 20mA, το μέγιστο εύρος εισόδου του είναι συν/μείον 30 mA και έχει κωδικοποίηση εισόδου ρεύματος συν/μείον 16384 για συν/μείον 20mA.Με 5 Volt DC ή 7.5 Volts AC RMS μέγιστη τάση εισόδου (απόλυτη), ο 1746-NI4 έχει ονομαστική αντίσταση εισόδου 250 Ω.
Συνολικά, η1746-NI4έχει ακρίβεια πλήρους κλίμακας +/- 0,365% στους 25 βαθμούς Κελσίου, με μέγιστη ακρίβεια +/- 0,642% (πλήρης κλίμακας) στους 0 έως 60 βαθμούς Κελσίου.α 00,323% μέγιστο σφάλμα κέρδους σε 25 βαθμούς Κελσίου και 0,556% μέγιστο σε θερμοκρασία μεταξύ 0 και 60 βαθμών Κελσίου.
Το 1746-NI4 έχει αντίσταση 1 MΩ στην τάση εισόδου, ανάλυση 305,176 μV και εισροή -32768 έως 32767κωδικοποίηση τάσηςΤο 1746-NI4 έχει ακρίβεια +/- 0,284% της πλήρους κλίμακας στους 25 βαθμούς Κελσίου και +/- 0,504% στους 0 έως 60 βαθμούς Κελσίου.
Τεχνικές προδιαγραφές για το 1746-NI4
| Κατασκευαστής |
Allen-Bradley / Rockwell Αυτοματοποίηση |
| Σειρά |
SLC 500 |
| Αριθμός τμήματος |
1746-NI4 |
| Τύπος προϊόντος |
Ενότητα εισόδου |
| Τύπος μονάδας |
Ανάλογο |
| Αριθμός εισροών |
4 |
| Εισόδους τάσης |
Υποστηριζόμενη |
| Τρέχουσες εισροές |
Υποστηριζόμενη |
| Διαμόρφωση διακόπτη DIP |
Υποστηριζόμενη |
| Δύναμη βρόχου |
Δεν υποστηρίζεται |
Περίπου 1746-NI4
Το Allen-Bradley 1746-NI4 I/O είναι μια βιομηχανική αναλογική μονάδα I/O από τη σειρά Allen-Bradley SLC-500 που έχει 4 κανάλια.Τα 4 κανάλια που η μονάδα 1746-NI4 I / O έχει είναι όλα τα κανάλια εισόδουΚάθε κανάλι εισόδου μπορεί να λειτουργεί ως κανάλι εισόδου τάσης ή ως κανάλι εισόδου ρεύματος και κάθε κανάλι μπορεί να προγραμματιστεί για λειτουργία τάσης ή ρεύματος από τους χρήστες.Αυτή η ευελιξία καθιστά το 1746-NI4 ενότητα εισόδου κατάλληλη για μια ποικιλία εφαρμογών ελέγχου μηχανών και εφαρμογές παρακολούθησης μηχανώνΜε τάση 5V, η μονάδα εισόδου 1746-NI4 αντλεί 35 milliamps μέγιστου ρεύματος, ενώ με τάση 24V,Αυτή η μονάδα εισόδου αντλεί 85 milliamps από μέγιστο ρεύμα υπογείου..
Το Allen-Bradley 1746-NI4 4 κανάλια μονάδα Ε/Υ είναι κατασκευασμένο για να είναι μέρος ενός συστήματος SLC-500 που ελέγχει διάφορα είδη βιομηχανικών μηχανών.τα 4 κανάλια εισόδου στο 1746-NI4 I/O module μπορούν να ρυθμιστούν με διακόπτες DIPΈνα πράγμα που οι αναλογικές ενότητες όπως η ενότητα εισόδου 1746-NI4 δεν μπορούν να κάνουν είναι να τροφοδοτήσουν με ισχύ κυκλώματος για τις συσκευές εισόδου που συνδέονται με αυτό στο σύστημα.Εάν η αναλογική ενότητα εισόδου είναι συνδεδεμένη με συσκευές εισόδου που απαιτούν ισχύ κυκλώματος, τότε οι χρήστες πρέπει να τροφοδοτούν την ισχύ του βρόχου με συσκευές άλλες από την αναλογική μονάδα εισόδου 1746-NI4.Υποστηρίζει μια καλωδίωση πεδίου σε backplane απομόνωση τάσης νούμερο 500 Volts DC.
Αριθμός παραγγελίας προϊόντος Περιγραφή προϊόντος
1747-UIC USB σε σειριακή θύρα και DH485
1747-SN Απομακρυσμένη μονάδα σάρωσης I/O
1747-SDN DeviceNet μονάδα σάρωσης
1747-SCNR ControlNet Σκανάρισμα Μοντέλο
1747-PIC RS-232/DH-485 μετατροπέας διεπαφής (για προγραμματισμό SLC 5/01,02)
1747-M2 4K EEPROM μονάδα αποθήκευσης
1747-M13 64K μονάδα αποθήκευσης Flash
1747-M1 Μονάδα αποθήκευσης EEPROM 1K
1747-L553 μονάδα επεξεργαστή SLC 5/05 με μνήμη 64K, θύρα δικτύου E-NET και θύρα RS-232
1747-L552 μονάδα επεξεργαστή SLC 5/05 με μνήμη 32K, θύρα δικτύου E-NET και θύρα RS-232
1747-L551 SLC 5/05 μονάδα επεξεργαστή μνήμης 16K θύρα δικτύου E-NET και θύρα RS-232
1747-L543 SLC 5/04 μονάδα επεξεργαστή μνήμης 64K DH+ και θύρες DH-485/RS232
1747-L542 SLC 5/04 μονάδα επεξεργαστή μνήμης 32K DH+ και θύρες DH-485/RS232
1747-L541 SLC 5/04 μονάδα επεξεργαστή μνήμης 16K DH+ και θύρες DH-485/RS232
1747-L532 SLC 5/03 μονάδα επεξεργαστή μνήμης 16K DH-485 και RS-232/DH-485 θύρες
