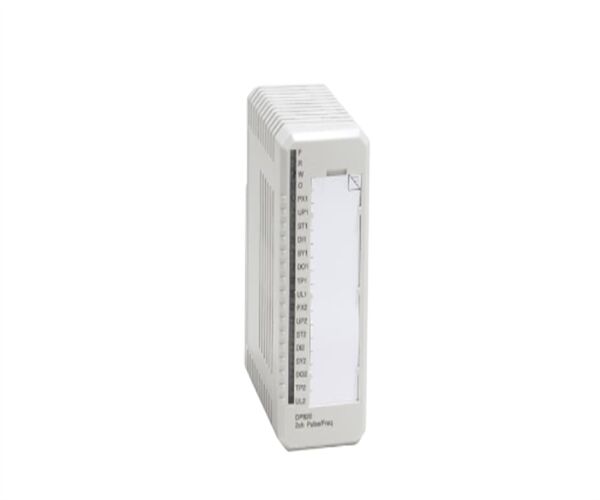

ΑΜΒ DP820 Συγκριτής παλμών ισορροπημένες εισροές για σύνδεση
Το DP820 είναι μια διενήμερη μονάδα μέτρησης παλμών για σταδιακούς πομπούς μέχρι 1,5 MHz. Κάθε κανάλι περιέχει μετρητές και μητρώα για τη μέτρηση θέσης/μήκους και ταχύτητας/συχνότητας.Κάθε κανάλι παρέχει τρεις ισορροπημένες εισόδους για τη σύνδεση ενός πολίστη πομπόΟι πολτομεταδότες με διεπαφές RS422, +5 V, +12 V, +24 V και 13 mA μπορούν να συνδεθούν στο DP820.
Χρησιμοποιήστε το DP820 με μονάδες τερματισμού μονάδων TU810V1, TU812V1, TU814V1, TU830V1, TU833.
| Αριθμός άρθρου |
3BSE013228R1 |
| Τύπος |
Μετρητής παλμού |
| Προδιαγραφές σήματος |
24 V συνεχής τάση (12 - 32 V συνεχής τάση) |
| Αριθμός καναλιών |
2 |
| HART |
- Όχι, όχι. |
| Εθνική Εταιρεία |
- Όχι, όχι. |
| Απολύσεις |
- Όχι, όχι. |
| Υψηλή ακεραιότητα |
- Όχι, όχι. |
| Εσωτερική ασφάλεια |
- Όχι, όχι. |
| Μηχανική |
S800 |
| Αντίσταση εισόδου |
2.5 kΩ (DI-input) |
| Απομόνωση |
Ατομικά απομονωμένα, από κανάλι σε κανάλι και σε κοινό κύκλωμα |
| Λάθος |
Μέγιστο σφάλμα μέτρησης συχνότητας Σχετικό σφάλμα Απόλυτο σφάλμα (συμπεριλαμβανομένης της μετατόπισης θερμοκρασίας): [320/(MEASTIMEx σε ms) ] ppm [(320/(MEASTIMEx σε ms) +100] ppm |
| Περιορισμός ρεύματος |
Η ισχύς του αισθητήρα μπορεί να περιορίζεται από το MTU |
| Μέγιστο μήκος καλωδίου πεδίου |
200 μέτρα |
| Ονομαστική τάση μόνωσης |
50 V |
| Ηλεκτρική τάση δοκιμής |
500 V α.κ. |
| Απορρόφηση ισχύος |
2.5 W |
| Η κατανάλωση ρεύματος +5 V Modulebus |
120 mA |
| Η κατανάλωση ρεύματος +24 V Modulebus |
0 |
| Η κατανάλωση ρεύματος +24 V εξωτερική |
0 |
Χαρακτηριστικά και οφέλη
- Δύο κανάλια
- Διασύνδεση για τα επίπεδα σήματος του μετατροπέα RS422, 5 V, 12 V, 24 V και 13 mA
- Ταυτόχρονη μέτρηση αριθμού παλμών και συχνότητας
- Αριθμός παλμών (μήκος/θέση) κατά συσσώρευση σε αμφίδρομο μετρητή 29 bit
- Μέτρηση συχνότητας (ταχύτητας) 0,25 Hz - 1,5 MHz
