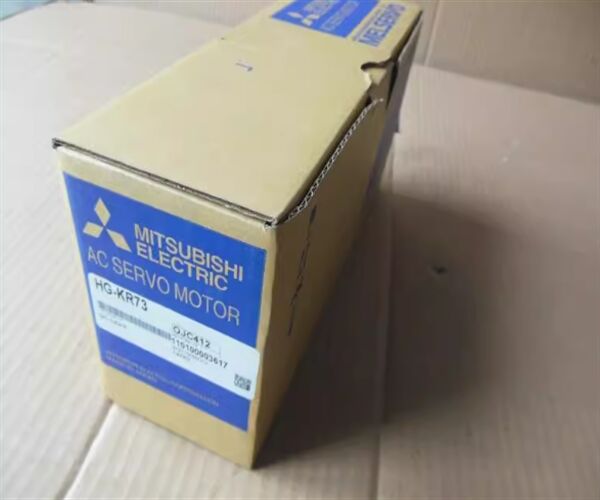

HG-KR73B Mitsubishi Ηλεκτρικός HG-KR περιστρεφόμενος ελεγκτής

Κατασκευαστής: Mitsubishi Electric

Αριθμός προϊόντος: HG-KR73B

Τύπος προϊόντος: Σερβοκινητήρας περιστροφής HG-KR

Ινερτία/δυναμικότητα: HG-KR = Μικρή αδυναμία, μικρή ικανότητα

Ονομαστική ισχύς [kW]: 7 = 0.75

Ονομαστική ταχύτητα [r/min]: 3 = 3000

Ηλεκτρομαγνητικό φρένο: Β = Εγκαταστημένο

Διασύνδεση εντολών: Διασύνδεση δικτύου πεδίου CC-Link IE, Διασύνδεση SSCNET / H, 2-άξονα ολοκληρωμένη διασύνδεση SSCNET / H γενικής χρήσης

Τάξη τάσης: 200V

Ονομασία τύπου περιστρεφόμενου κινητήρα servo: HG-KR73B

Αντίστοιχος ενισχυτής σέρβοCC-Link IE, δίκτυο πεδίου, διεπαφή: MR-J4-70GF, MR-J4-70GF-RJ, MR-J4-70B-RJ010

SSCNET / H, διεπαφή: MR-J4-70B, MR-J4-70B-RJ

Ενσωματωμένη διεπαφή SSCNET / H 2 άξων: MR-J4W2-77B, MR-J4W2-1010B

Τριάξονα ολοκληρωμένη διεπαφή SSCNET / H: -

Διασύνδεση γενικής χρήσης: MR-J4-70A, MR-J4-70A-RJ

Δυνατότητα τροφοδοσίας * 1[KVA]: 1.3

Συνεχή χαρακτηριστικά Ονομαστική ισχύς [KW]: 0.75

Ονομαστική ροπή (σημείωση 3) [N · m] : 2.4

Μέγιστη ροπή [N · m]: 8.4

Δηλωθείσα ταχύτητα του κινητήρα [R / min]: 3000

Μέγιστη ταχύτητα περιστροφής [R / min]: 6000

Αμέσως επιτρεπόμενη ταχύτητα περιστροφής [R / min]: 6900

Δυναμικό κατά τη στιγμή συνεχούς ονομαστικής ροπής [KW/s]: 41.6

Κατηγοριοποιημένο ρεύμα [A]: 4.8

Μέγιστο ρεύμα [A]: 17

Η συχνότητα ανάκτησης πέδησης * 2 MR-J4- [χρόνοι / λεπτό]: 157

MR-J4W_- [Χρόνοι / λεπτά]: 393

Προς το παρόν, η μέθοδος αυτή δεν εφαρμόζεται στην περίπτωση που η μέθοδος αυτή δεν είναι διαθέσιμη.37

Συνιστώμενη αναλογία στιγμής αδράνειας φορτίου (σημείωση 1): 17 φορές ή λιγότερο

Ανιχνευτής ταχύτητας και θέσης: Απόλυτη θέση, πρόσθετος κοινόχρηστος κωδικοποιητής 22 bit (ανακαθάριση ανά στροφή σεροκινητήρα 1: 4194304 παλμούς / στροφή)

Σφραγίδα ελαίου: Καμία (διατίθεται επίσης σεροκινητήρας με σφραγίδα ελαίου). (HG-KR_J))

Θερμική τάξη: 130 (Β)

Κατασκευή: Όλες οι κλειστές αυτοψύξεις (ειδική προστασία: IP65) (Σημείωση 2)

Περιβαλλοντικές συνθήκες * 3Θερμοκρασία περιβάλλοντος: λειτουργία: 0 ° C ~ 40 ° C (χωρίς κατάψυξη), αποθήκευση: -15 ° C ~ 70 ° C (χωρίς κατάψυξη)

Η θερμοκρασία της θερμοκρασίας του περιβάλλοντος: λειτουργία: 80% RH ή λιγότερο (μη συμπυκνωτική), αποθήκευση: 90% RH ή λιγότερο (μη συμπυκνωτική)

ατμόσφαιρα: εσωτερικά (χωρίς άμεση ηλιακή ακτινοβολία), χωρίς διαβρωτικά αέρια, εύφλεκτα αέρια, ομίχλη πετρελαίου, σκόνη και βρωμιά

Υψόμετρος: 2000 m ή λιγότερο από την επιφάνεια της θάλασσας

Αντίσταση δονήσεων * 4: X: 49 m / s 2 Y: 49 m / s 2

Τάξη δονήσεων: V10 * 6

Υpiόpiεδα συμμόρφωσης piου υpiάρχουν αpiό το εξωτερικό: Η αντιστοιχία με τα διεθνή πρότυπα και τη νομοθεσία, σελίδα Συμφωνία με τα πρότυπα.

Άξονας του επιτρεπόμενου φορτίου * 5Τεσσαρακόσια.

ακτινοβολία [N]: 392

Δυνατότητα ώθησης [N]: 147

Βάρος: 3,8 κιλά

Βάρος αποστολής: 5 kg
