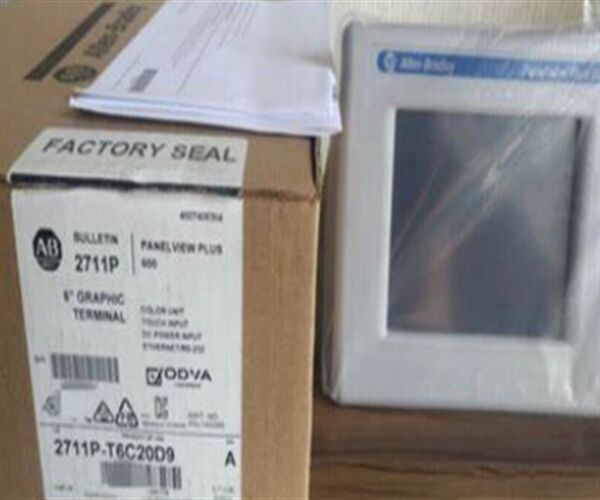

Το 2711P-T6C20D είναι ένα τερματικό χειριστή PanelView Plus 600. Αυτό το στοιχείο οπτικοποίησης από την Allen-Bradley είναι μια συσκευή που τροφοδοτείται με 24VDC, λειτουργεί με οθόνη αφής και παρέχεται με ενσωματωμένες μία (1) θύρα RS232, μία (1) Ethernet και δύο (2) θύρες USB.

Αυτή η συσκευή PanelView αναφέρεται πιο συχνά ως Human Machine Interface (HMI) που χρησιμοποιείται κυρίως στο εργοστάσιο για να παρέχει στους χειριστές μια βολική διεπαφή παρακολούθησης και ελέγχου. Αυτά τα τερματικά χειριστή συμβάλλουν στη μείωση των λειτουργικών εξόδων και αυξάνουν την ακρίβεια, την αποτελεσματικότητα και τον χρόνο αντίδρασης στη διαδικασία. Μειώνει επίσης τον κίνδυνο ανθρώπινου λάθους, καθώς οι λεπτομέρειες λειτουργίας μπορούν να προβληθούν από μια ενιαία τοποθεσία.

Η γραφική οθόνη 5,7 ιντσών μπορεί να εμφανίσει την προσομοίωση της διαδικασίας με μεγάλη λεπτομέρεια με την εφαρμογή σχεδιασμού HMI που χρησιμοποιεί κινούμενα σχέδια και αναπαραστάσεις χρωμάτων. Επιπλέον, η διεπαφή εισόδου αφής είναι μια πιο βολική διεπαφή, καθώς οι χειριστές δεν χρειάζεται να απομνημονεύσουν τις αντιστοιχίσεις κουμπιών κατά τη λειτουργία της διαδικασίας.

Η ενσωματωμένη διεπαφή RS232 χρησιμοποιείται πρακτικά για ρύθμιση επικοινωνίας εντός του πίνακα ή ελαφρώς απομακρυσμένης. Η διεπαφή RS232 τείνει να μειώνει την ταχύτητα καθώς αυξάνεται η απόσταση του καλωδίου. Για επικοινωνία μεγάλων αποστάσεων, η θύρα Ethernet μπορεί να χρησιμοποιηθεί καθώς υποστηρίζει επίσης επικοινωνία με έναν ή περισσότερους ελεγκτές ταυτόχρονα. Οι θύρες USB χρησιμοποιούνται γενικά για την εισαγωγή περιφερειακών συσκευών όπως πληκτρολόγιο και ποντίκι, γεγονός που παρέχει λειτουργική ευελιξία.

Το 2711P-T6C20D τροφοδοτείται από ένα εξωτερικό εύρος τροφοδοσίας 18-32 VDC με ονομαστική τιμή τροφοδοσίας 24VDC. Αυτό το τερματικό χειριστή διαθέτει μνήμη Flash 64 MB και μη πτητική μνήμη 64 MB.

Αυτό το τερματικό διεπαφής χειριστή λειτουργεί με ισχύ DC. Η τάση του τερματικού διεπαφής χειριστή Allen-Bradley 2711P-T6C20D δεν πρέπει να είναι μικρότερη από 18 Volts DC και όχι μεγαλύτερη από 24 Volts DC. Η μέγιστη κατανάλωση ισχύος αυτού του προϊόντος είναι 25 W. Το τερματικό 2711P-T6C20D μπορεί να λειτουργήσει σε συνθήκες δόνησης έως και 57 Hertz σε επίπεδο δόνησης 2G. Το εύρος θερμοκρασίας λειτουργίας θα πρέπει να είναι οπουδήποτε μεταξύ 32 και 131 βαθμών Φαρενάιτ. Το εύρος θερμοκρασίας μη λειτουργίας θα πρέπει να είναι μεταξύ -13 και 158 βαθμών Φαρενάιτ. Το τερματικό διεπαφής χειριστή 2711P-T6C20D μπορεί να επικοινωνεί με άλλες συσκευές για εισαγωγή δεδομένων μέσω των θυρών επικοινωνίας RS-232, Ethernet και USB. Αυτό το τερματικό διεπαφής χειριστή μπορεί να φιλοξενήσει 20 MB μνήμης flash εφαρμογών για την αποθήκευση όλων των εφαρμογών του.

Τεχνικές προδιαγραφές για το 2711P-T6C20D
