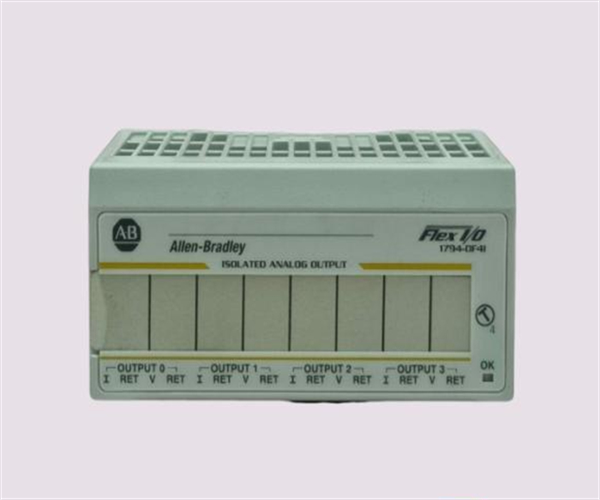

Το Allen-Bradley 1794-OF4I είναι μια αναλογική μονάδα FLEX I/O με τέσσερις απομονωμένες αναλογικές εξόδους.1794-TBNFΗ ενότητα μπορεί να τοποθετηθεί σε μια γραμμή DIN ή απευθείας σε ένα πάνελ.

Το εξωτερικό εύρος τάσης συνεχούς ρεύματος για τη μονάδα 1794-OF4I είναι 19,2 έως 31,2 VDC, συμπεριλαμβανομένης μιας κυματισμού 5% AC. Η μονάδα απαιτεί εξωτερικό ρεύμα παροχής συνεχούς ρεύματος 210 mA σε 24 VDC.Υποστηρίζει μέγιστο υπερφόρτωση 30 V ή 32 mA συνεχώς σε ένα μόνο κανάλι κάθε φοράΗ ενότητα μπορεί να χειριστεί μέγιστο φορτίο ρεύματος 3 mA στην έξοδο τάσης και αντίστασης 0 έως 750 Ωμ στην έξοδο τάσης.και τα δύο είναι ρυθμιζόμενα από τον χρήστηΗ τάση εξόδου μπορεί να ρυθμιστεί σε ±10 V, ±5 V, 0-10 V ή 0-5 V, επίσης ρυθμιζόμενη από τον χρήστη.

Το 1794-OF4I έχει μέγιστη διάσπαση ισχύος 4,7 W σε 31,2 VDC, με μέγιστη θερμική διάσπαση 16 BTU/ώρα σε αυτή την τάση.Η τάση απομόνωσης της μονάδας εξαρτάται από την χρησιμοποιούμενη μονάδα βάσης τερματικού σταθμούΠροσφέρει τάση 250 V συνεχούς απομόνωσης όταν συνδέεται με μια μονάδα βάσης 1794-TBN και τάση 120 V συνεχούς απομόνωσης με άλλες συμβατές μονάδες βάσης.και η απαιτούμενη ισχύς FlexBus είναι 50 mAΗ ανάλυση της ενότητας είναι 15 bits plus sign, με ανάλυση τάσης 0,320 mV/cnt και ανάλυση ρεύματος 0,656 mA/cnt.με απάντηση βήματος μικρότερη από 25 μs στο 63% της πλήρους κλίμακας.

Τόσο τα τερματικά τάσης όσο και τα τερματικά ρεύματος προσφέρουν απόλυτη ακρίβεια 0,1% πλήρους κλίμακας σε 25 °C. Ωστόσο, η απόκλιση της ακρίβειας ποικίλλει με την θερμοκρασία: 0,0012% πλήρης κλίμακας ανά °C για το τερματικό τάσης και 0.Το 1794-OF4I χρησιμοποιεί μετατροπή ψηφιακού σε αναλογικό (DAC), με ανάλυση 15 bits συν σημάδι ή 0,320 mV/cnt για την τάση, και 0.656 mA/cnt για ρεύμα.

Η ενότητα παρέχει ρυθμό ενημέρωσης σήματος 2,5 ms ή 5,0 ms για όλα τα κανάλια, ο οποίος μπορεί να ρυθμιστεί ομοιόμορφα σε όλα τα κανάλια.με ρεύμα φορτίου στην τάση εξόδου 3 mAΗ ενότητα είναι βαθμονωμένη εργοστασιακά, αλλά προσφέρει επίσης τη δυνατότητα χειροκίνητης βαθμονόμησης εάν είναι απαραίτητο.Μπορεί να αντέξει μέγιστο υπερφόρτωση 30 V συνεχούς ή 32 mA συνεχούς σε ένα κανάλι κάθε φορά.

Το 1794-OF4I είναι πλήρως συμβατό με τις μονάδες βάσης τερματικών όπως το 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS και 1794-TBN.Απαιτεί τάση FlexBus 5 VDC και ρεύμα FlexBus 50 mAΗ εξωτερική τροφοδοσία της μονάδας απαιτεί ονομαστική τάση 24 VDC, με ισχύουσα περιοχή τάσης 19,2 ∼ 31,2 VDC.

Το 1794-OF4I μπορεί να τοποθετηθεί σε σιδηρόδρομο DIN ή απευθείας στο υποπίνακα του περιβλήματος.Είναι επίσης συμβατό με οποιονδήποτε διαθέσιμο προσαρμογέα επικοινωνίας Flex I/O και είναι εγκεκριμένο για χρήση σε επικίνδυνες τοποθεσίες..
