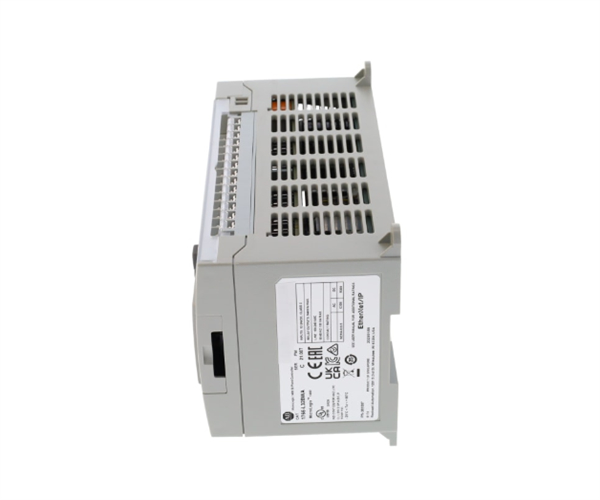

Ο 1766-L32BWA είναι ένας διακοπημένος προγραμματιζόμενος λογικός ελεγκτής (PLC) που κατασκευάζεται από την Allen Bradley.Είναι ιδιαίτερα συμβατό για χρήση στην αυτοματοποίηση σε επίπεδο μηχανής ή σε μικρές διαδικασίες.

Αυτός ο ελεγκτής έχει ενσωματωμένες δώδεκα (12) γρήγορες εισόδους συνεχούς ρεύματος 24V, οκτώ (8) τυπικές εισόδους 24VDC και δώδεκα (12) εξόδους ρελέ.Οι εισροές υψηλής ταχύτητας υποστηρίζουν συσκευές γρήγορης διακόπτη με ονομαστική συχνότητα 100 kHzΟι τυπικές εισόδους 24VDC χρησιμοποιούνται για γενικές εφαρμογές, ενώ οι εξόδους ρελέ μπορούν να λειτουργούν με διαφορετικές κατηγορίες τάσης,για την ενεργοποίηση ηλεκτρικών φορτίων με διαφορετικές ενεργοποιήσεις ονομαστικής τάσης.

Οι ενσωματωμένες θύρες επικοινωνίας περιλαμβάνουν μία (1) combo απομονωμένη θύρα RS232/RS485, μία (1) θύρα επικοινωνίας RS232 και μία (1) θύρα Ethernet I/P.Αυτές οι θύρες επικοινωνίας είναι σε θέση να λειτουργούν ξεχωριστά για να επικοινωνούν με διαφορετικές συσκευές συνεργατών. Τα υποστηριζόμενα πρωτόκολλα περιλαμβάνουν το πρωτόκολλο DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet και ASCII.

Όταν είναι διαμορφωμένο ως MODBUS RTU μέσω καλωδίωσης RS485, μπορεί να εφαρμοστεί τοπολογία αλυσίδας μαριονέτας όπου μπορούν να συνδεθούν έως και 32 συσκευές.Αυτή είναι μια ιδανική λύση για την ενσωμάτωση μετρητών ισχύος και άλλες συσκευές MODBUSΤο DNP3 χρησιμοποιείται συνήθως στην αυτοματοποίηση υποσταθμών για την επικοινωνία με έξυπνες ηλεκτρονικές συσκευές (IED).Το πρωτόκολλο Ethernet είναι το πιο σύγχρονο και φιλικό προς το χρήστη πρωτόκολλο για επικοινωνία με πολλαπλές συσκευές σε γραμμική τοπολογίαΤο πρωτόκολλο ASCII χρησιμοποιείται συνήθως στην αυτοματοποίηση εργοστασίου, ειδικά στον τομέα της κατασκευής.

Ο Allen-Bradley 1766-L32BWA είναι μέρος της σειράς MicroLogix 1400 Programmable Logic Controller. Συνδυάζει τα χαρακτηριστικά των προηγούμενων MicroLogix 1100 ελεγκτών, όπως το EtherNet/IP,δυνατότητες επεξεργασίας onlineΔιαθέτει επίσης ένα φως πίσω στην οθόνη LCD για τη ρύθμιση της διαμόρφωσης δικτύου, την προβολή της κατάστασης του ελεγκτή και της I / O, την παρακολούθηση και τον χειρισμό.Ο ελεγκτής 1766-L32BWA απαιτεί ισχύ εισόδου 120 έως 240 VAC και διαθέτει μπαταρία RAMΥποστηρίζει 32 ψηφιακά σημεία I/O που αποτελούνται από δώδεκα (12) ψηφιακές γρήγορες εισόδους 24 Volt DC, οκτώ (8) ψηφιακές κανονικές εισόδους 24 Volt DC και δώδεκα (12) εξόδους ρελέ.Μπορεί να επεκταθεί με έως και επτά (7) 1762 ενότητες I/O επέκτασηςΈχει διαστάσεις 3,5 x 7,08 x 3,43 ίντσες και βάρος 2 λίβρες.Έχει επίσης ένα ενσωματωμένο ρολόι πραγματικού χρόνου για να παρέχει μια αναφορά για εφαρμογές που χρειάζονται έλεγχο με βάση το χρόνοΓια εγκατάσταση, έχει επιλογές τοποθέτησης Panel ή DIN-Rail με ανοικτό περίβλημα.ξηρό βιομηχανικό περιβάλλον με κυκλώματα που δεν υπερβαίνουν την κατηγορία υπερτάσης ΙΙΟ ελεγκτής 1766-L32BWA έχει διάφορα βελτιωμένα χαρακτηριστικά που δεν διαθέτουν οι προκάτοχοι του. Η θύρα Ethernet παρέχει υποστήριξη πρωτοκόλλου DNP3 καθώς και δυνατότητες διακομιστή ιστού και ηλεκτρονικού ταχυδρομείου.Διαθέτει 2 σειριακές θύρες με υποστήριξη πρωτοκόλλου DH485/DF1/Modbus RTU/DNP3/ASCIIΈχει έως και 6 ενσωματωμένους μετρητές υψηλής ταχύτητας 100 kHz (μόνο για DC ελεγκτές).
