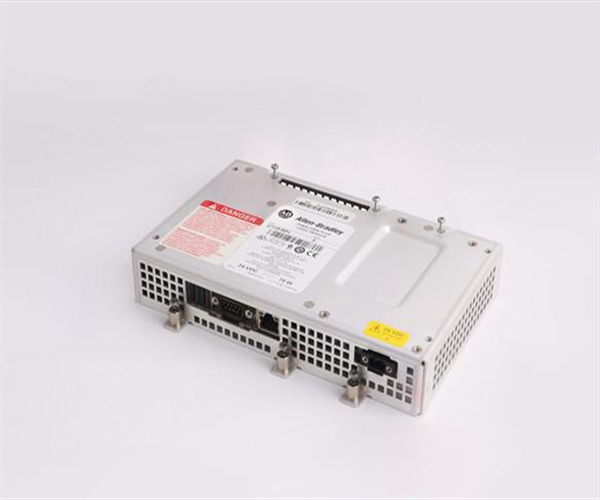

2711P-RP1 Πίνακας προβολής συν λογική 2711P-RP1

Περιγραφή του 2711P-RP1

Η μονάδα 2711P-RP1 είναι μια λογική μονάδα από την Allen-Bradley/Rockwell Automation.Η λογική μονάδα 2711P-RP1 έχει σχεδιαστεί ειδικά για να λειτουργεί με τις μονάδες οθόνης της σειράς Panelview 700 έως 1500Περιέχει τη μνήμη και τον επεξεργαστή που χρησιμοποιεί η συνδεδεμένη μονάδα οθόνης για να λειτουργεί.Ένα πλήρες σύστημα ελέγχου της σειράς Panelview Plus 700 έως 1500 αποτελείται από μια μονάδα οθόνης και μια λογική μονάδα όπως η λογική μονάδα 2711P-RP1, και το σύστημα μπορεί να προσαρμοστεί με προαιρετικές συσκευές όπως οι ενότητες επικοινωνίας.

Το Allen-Bradley 2711P-RP1 είναι ένα συστατικό του PanelView Plus.Αυτό το στοιχείο είναι ειδικά μια λογική μονάδα που φιλοξενεί μια ποικιλία διεπαφών και περιέχει τις απαραίτητες περιοχές μνήμης και επεξεργαστή του τερματικού χειριστή PanelView Plus.

Το 2711P-RP1 είναι τοποθετημένο στο πίσω μέρος της μονάδας οθόνης.χρησιμοποιείται για την διεπαφή λειτουργίας των τερματικών του χειριστή, και Flash 64 MB, που χρησιμοποιείται για την αποθήκευση αρχείων όπως αντίγραφα ασφαλείας εφαρμογών, εγχειρίδια, αρχεία καταγραφής, συνταγές, αναφορές και άλλα αρχεία συστήματος.

Οι λογικές μονάδες 2711P-RP1 συνδέονται με τα κυκλώματα της οθόνης μέσω της υποδομής PCI.πρέπει να τηρείται η κατάλληλη γείωση, καθώς τα εσωτερικά στοιχεία είναι εξαιρετικά ευαίσθητα στο στατικό ηλεκτρισμό.

Το 2711P-RP1 είναι συμβατό για χρήση με τους τερματικούς χειριστές PanelView Plus 700, 1000, 1250 και 1500.Αυτή η μονάδα είναι ένα ανταλλακτικό υλικό όπως κάθε PanelView Plus 700-1500 έρχεται με μια προεγκατεστημένη λογική μονάδαΟμοίως, ένα πλήρως λειτουργικό τερματικό χειριστή PanelView Plus απαιτεί λογική μονάδα.

Η μονάδα 2711P-RP1 τροφοδοτείται από εξωτερική παροχή ενέργειας 24VDC.Η θύρα Ethernet χρησιμοποιείται για τη σύνδεση του τερματικού PanelView σε έναν ή περισσότερους ελεγκτές μέσω πρωτοκόλλου Ethernet I / P, ενώ η διεπαφή RS232 χρησιμοποιείται για σύνδεση peer-to-peerΗ σύνδεση RS232 χρησιμοποιείται ιδανικά για μικρές αποστάσεις, συνήθως, εντός της επικοινωνίας με πάνελ.Αυτή η λογική ενότητα έρχεται επίσης με δύο (2) θύρες USB για τη σύνδεση περιφερειακών συσκευών όπως πληκτρολόγιο και ποντίκι.

Η συσκευή συνδέεται με 6 βίδες με τη μονάδα οθόνης και μπορεί να μεταφέρει μια μονάδα επικοινωνίας η οποία συνδέεται με αυτήν μετά την αφαίρεση της γκρι ετικέτας στην πίσω πλευρά της λογικής μονάδας.Πάντα βεβαιωθείτε ότι η μονάδα εμφάνισης δεν τροφοδοτείται όταν συνδέετε τη λογική μονάδα σε αυτόΟ επεξεργαστής κειμένου WordPad, ο Media Player και η απομακρυσμένη σύνδεση επιφάνειας εργασίας είναι μερικές από τις εκτεταμένες προαιρετικές δυνατότητες που είναι διαθέσιμες με αυτή τη μονάδα.1 σύνδεσμος RS-232, και 1 θύρα Ethernet. Διαθέτει επίσης ένα CompactFlash Card Slot για την εισαγωγή καρτών μνήμης. Μην εισάγετε κάρτες μνήμης ενώ η συσκευή είναι ενεργοποιημένη.Η μονάδα λειτουργεί με ασφάλεια μόνο σε περιβάλλον με θερμοκρασία περιβάλλοντος μεταξύ 0 και 55 βαθμών ΚελσίουΗ μοναδική συντήρηση που απαιτείται από αυτή την μονάδα είναι η οπτική επιθεώρηση των συνδέσεων και ο καθαρισμός από την συσσωρευμένη σκόνη κατά καιρούς.Η εν λόγω ενότητα διαθέτει ενσωματωμένους δείκτες κατάστασης για την αναγνώριση της διαδικασίας.Άλλες διαθέσιμες υποδομές είναι οι υποδομές USB, CompactFlash και Ethernet για αποτελεσματική επικοινωνία.
