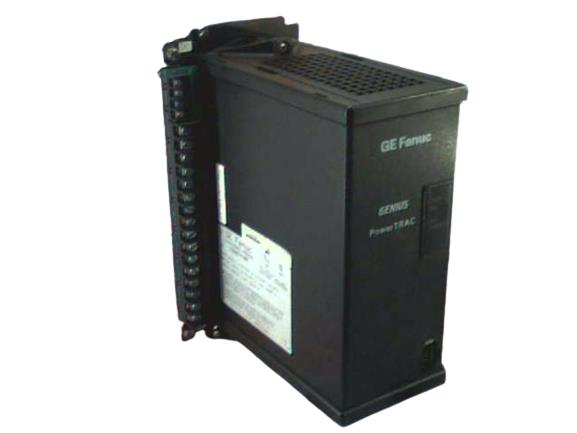

GE Fanuc IC660BPM100 Μπλοκ Παρακολούθησης Ισχύος Genius PowerTrac Genius I/O Block

GE Fanuc IC660BPM100 Power Monitor Block Genius PowerTrac Genius I/O Block

Περισσότερες πληροφορίες:

Το IC660BPM100 είναι μια μονάδα PowerTrac Block, που χρησιμεύει κυρίως ως συσκευή παρακολούθησης ισχύος ενσωματωμένη με τη λειτουργικότητα Genius I/O. Μπορεί να συνδεθεί απευθείας με τη σειρά 90-3, τη σειρά 90-70, το PACSystem RX3i και άλλες συσκευές που υποστηρίζουν το πρωτόκολλο Genius Bus. Αρχικά κατασκευασμένη από την GE Fanuc Automation, αυτή η μονάδα είναι πλέον υπό την αιγίδα της Emerson Automation.
Σχεδιασμένο για τη μέτρηση τάσης, ρεύματος και των σχετικών παραμέτρων τους, το IC660BPM100 υπολογίζει ειδικά την τάση RMS (φάση προς φάση για διαμορφώσεις wye/delta και φάση προς ουδέτερο για συστήματα wye), το ρεύμα RMS (ανά φάση και ουδέτερο), το ενεργό ρεύμα, την ενεργό/άεργο ισχύ ανά φάση, τον συντελεστή ισχύος (PF) του συστήματος, τη συνολική ενεργό ισχύ, την άεργο ισχύ και την κατανάλωση KWH. Όλες οι μετρημένες τιμές και οι υπολογισμοί δεδομένων ενημερώνονται κάθε δύο δευτερόλεπτα. Πέρα από αυτές τις βασικές μετρήσεις, η μονάδα μπορεί να ανιχνεύσει μεταβατικά υπερρεύματος με μια διαμορφώσιμη τιμή κατωφλίου. Η υποστήριξή του για το πρωτόκολλο επικοινωνίας Genius του επιτρέπει να τοποθετηθεί κοντά σε μηχανήματα ή διεργασίες, επιτρέποντας τη μετάδοση των καταγεγραμμένων και επεξεργασμένων δεδομένων στον ελεγκτή κεντρικού υπολογιστή μέσω του Genius Bus. Το IC660BPM100 μετατρέπει τις αναλογικές μετρήσεις σε ψηφιοποιημένες κυματομορφές, διευκολύνοντας την απλή και άμεση ανάλυση παραμέτρων.
Αυτή η συσκευή δέχεται εισόδους τάσης 3 φάσεων που κυμαίνονται από 0–120VAC (47–63 Hz) και εισόδους ρεύματος 0–5 Amperes (ονομαστικό εύρος, 47–63 Hz). Είναι εξοπλισμένο με ενσωματωμένα LED κατάστασης που υποδεικνύουν Unit OK και Communications OK. Η μονάδα διαθέτει διαστάσεις 5,21” (Π) × 11,00” (Υ) × 8,06” (Β) [13,23cm × 27,94cm × 20,47cm] και λειτουργεί εντός θερμοκρασιακού εύρους 0–60°C (32°F–140°F).
Το μπλοκ παρακολούθησης ισχύος GE Fanuc Genius I/O IC660BPM100 παρακολουθεί τις εισόδους τάσης και ρεύματος, αποθηκεύοντας δεδομένα κυματομορφής για κάθε τύπο εισόδου. Από αυτά τα αποθηκευμένα δεδομένα, υπολογίζει τις τιμές RMS του ρεύματος, της τάσης, της άεργου ισχύος, της ενεργού ισχύος, του KWH και του συντελεστή ισχύος, εκτός από τη μέτρηση της συχνότητας γραμμής. Αυτές οι υπολογισμένες τιμές μεταδίδονται στη συνέχεια σε έναν συνδεδεμένο υπολογιστή ή PLC για περαιτέρω ανάλυση. Συμβατό με συστήματα 3 φάσεων διαμορφωμένα σε wye-delta και μονοφασικά συστήματα, το μπλοκ δέχεται εισόδους ρεύματος από έως και 3 μετασχηματιστές ρεύματος γραμμής και έναν μετασχηματιστή ρεύματος ουδετέρου, καθώς και εισόδους τάσης από έως και 3 μετασχηματιστές δυναμικού.
Διαμορφώσιμο μέσω λογισμικού, το IC660BPM100 διαθέτει στιβαρό σχεδιασμό κατάλληλο για εγκατάσταση σε ηλεκτρικό εξοπλισμό διεργασιών και διανομής. Υποστηρίζει διπλές επιλογές εισόδου ισχύος: 125V DC ή 115–230V AC. Η μονάδα μπορεί να εγκατασταθεί σε αποστάσεις έως και 7500 πόδια από τον κεντρικό υπολογιστή της και είναι επίσης κατάλληλη για αυτόνομες εφαρμογές.
Οι βασικές ηλεκτρικές προδιαγραφές περιλαμβάνουν: 300V αιχμής υπέρτασης και ονομαστική τάση μεταβατικής τάσης για εισόδους τάσης, με φορτίο ανά είσοδο μικρότερο από 0,1 VA. Οι είσοδοι ρεύματος μπορούν να αντέξουν 50 Amps για 5 δευτερόλεπτα σε διαστήματα 10 λεπτών. Οι περιβαλλοντικές βαθμολογίες καλύπτουν ένα εύρος θερμοκρασίας λειτουργίας 32–140°F, ένα εύρος θερμοκρασίας αποθήκευσης -40–212°F και 50–95% σχετική υγρασία τόσο για λειτουργία όσο και για αποθήκευση. Η μονάδα διαθέτει επίσης βαθμολογία δόνησης 1 G στα 10–200 Hz.

Όροι της GE IC660BPM100
1. Αποστέλλουμε σε όλο τον κόσμο και δεχόμαστε T/T και Paypal.
2. Όλα τα είδη υπόκεινται στη διαθεσιμότητα και στην επιτυχή ολοκλήρωση των δοκιμών και της επιθεώρησης QA.
3. Χρόνος παράδοσης:
Η τυπική επεξεργασία παραγγελιών είναι 1-2 εργάσιμες ημέρες συν την επιλεγμένη μέθοδο αποστολής.
Διατίθεται υπηρεσία Rush και εκτός ωρών εργασίας με επιπλέον χρέωση.

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ ΤΗΣ GE IC660BPM100
