GE Fanuc IC697PWR710 Ενότητα τροφοδοσίας 125 VDC Επαναχρεωτικές επικοινωνίες

GE Fanuc IC697PWR710 Ενότητα τροφοδοσίας 125 VDC Επαναχρεωτικές επικοινωνίες

Περισσότερες πληροφορίες:

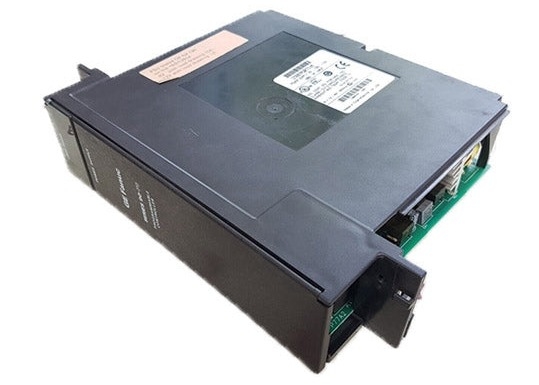

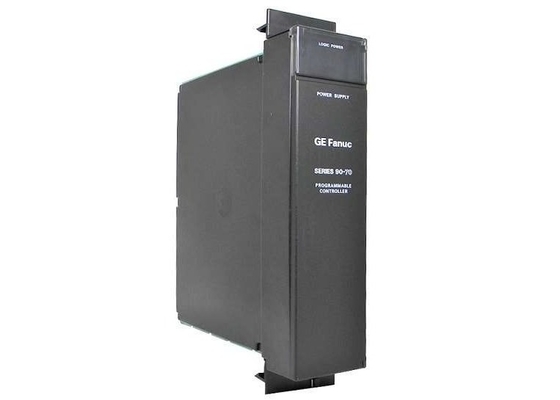

Ο IC697PWR710 είναι μια ειδική μονάδα τροφοδοσίας για προγραμματιζόμενους λογικούς ελεγκτές (PLC), ειδικά σχεδιασμένη για τοποθέτηση σε βάση σειράς 90-70.Η κύρια λειτουργία του είναι να παρέχει την απαραίτητη ενέργεια του backplane, η οποία ενεργοποιεί όλες τις άλλες μονάδες που είναι εγκατεστημένες στην ίδια βάση.

Η ενότητα αυτή υποστηρίζει τόσο εξωτερικές εισόδους ισχύος εναλλασσόμενου όσο και συνεχούς ρεύματος: λειτουργεί με ισχύ 90 264 VAC (σε συχνότητα 47 63 Hz) ή 100 150 VDC. Με πλήρες φορτίο η μέγιστη ισχύς εισόδου είναι 90 Watt,με τυπικό μέγιστο ρεύμα εισροής μισού κύκλου 3 Άμπερ και συντελεστή ισχύος άνω του 0.95Από την πλευρά της έκδοσης, παρέχει μέγιστη ισχύ 56 Watt, ονομαστική τάση εξόδου 5,1 VDC και εύρος τάσης εξόδου 4,90 5,25 VDC.

Χαρακτηριστικά προστασίας και απόδοσης
Το IC697PWR710 ενσωματώνει ενσωματωμένους μηχανισμούς προστασίας από υπερτάσεις και υπερστροφές.για προστασία από υπερστροφή, ένα ολοκληρωμένο ηλεκτρονικό όριο περιορίζει το ρεύμα σε ένα τυπικό 12 Άμπερ.

Πρόσθετα χαρακτηριστικά απόδοσης περιλαμβάνουν ένα χρόνο διαρκείας 21 ms, που σημαίνει ότι διατηρεί την ισχύ για 21 χιλιοστά του δευτερολέπτου μετά την απώλεια της εισόδου εναλλασσόμενου ρεύματος και τη συμμόρφωση με το πρότυπο VME C.1Για την ενίσχυση της ανθεκτικότητας του συστήματος στον θόρυβο, η μονάδα είναι εξοπλισμένη με ειδικό τερματικό εδάφους.Το εν λόγω γήινο τερματικό του μονάδας (GND) πρέπει να συνδέεται με το τερματικό GND του ράκου.Όλες οι συνδέσεις θα πρέπει να σφίγγονται σε ροπή 12 in-lb (1,3 N-m) και θα πρέπει να χρησιμοποιούνται μόνο αγωγοί χαλκού με ονομαστική θερμοκρασία 75°C.

Λεπτομέρειες σχεδιασμού και εγκατάστασης
Κατασκευάζεται από την GE Fanuc, ο IC697PWR710 είναι βασικό συστατικό της πλατφόρμας PLC σειράς 90-70, με ονομαστική περιοχή εισόδου που καλύπτει 120 ∼ 240 VAC ή 125 VDC.Περιέχει κυκλώματα διόρθωσης ενεργού συντελεστή ισχύος, οι οποίες σταθεροποιούν τον συντελεστή ισχύος και εξαλείφουν την ανάγκη για υπερμεγέθη διακόπτες κυκλωμάτων ή καλωδίωση, μειώνοντας το κόστος εγκατάστασης και συντήρησης.

Μια κρίσιμη εστίαση σχεδιασμού είναι η προστασία των ασφαλιστηρίων: εάν μια κατάσταση υπερτάσης προκαλέσει εσωτερικό σφάλμα, η μονάδα είναι σχεδιασμένη για να αποτρέψει το ασφαλιστικό τροφοδοσίας από το άνοιγμα.Το ηλεκτρονικό όριο υπερτάσης 12 αμπερών λειτουργεί μειώνοντας την τάση εξόδου όταν το ρεύμα υπερβαίνει το μέγιστο ονομαστικό· αυτό διατηρεί την ασφάλεια της μονάδας μέχρι να μειωθεί ή να αφαιρεθεί το υψηλό φορτίο, αποφεύγοντας την αποτυχία της ασφάλειας.

Το IC697PWR710 προσφέρει επίσης προστασία διπλών ράκων: μπορεί να τροφοδοτήσει δύο ράκους, όπου το δεύτερο ράκ απαιτεί μόνο 5 VDC, και η συνολική ζήτηση ισχύος και των δύο ράκων παραμένει εντός της χωρητικότητας του μοντέλου.Ως ενσωματωμένη μονάδα, πρέπει να τοποθετείται στην πιο αριστερή θέση οποιουδήποτε ράφου IC697 ή ράφου VME.Η πρόσβαση στην τροφοδοσία ηλεκτρικής ενέργειας απλουστεύεται από μια πόρτα που μπορεί εύκολα να ανοιχτεί αν κρατήσετε σταθερά την αριστερή γωνία της.

Όροι ΓΕ IC697PWR710
1Στέλνουμε σε όλο τον κόσμο και δεχόμαστε T/T και Paypal.
2Όλα τα αντικείμενα υπόκεινται στη διαθεσιμότητα και περνάνε τις δοκιμές και την επιθεώρηση μας.
3Ώρα αναφοράς:
Η τυποποιημένη επεξεργασία παραγγελιών διαρκεί 1-2 εργάσιμες ημέρες συν την επιλεγμένη μέθοδο αποστολής.
Εξυπηρέτηση εκτός ωρών λειτουργίας με επιπλέον χρέωση.

ΕΡΩΤΗΣΕΙΣΓενικάIC697PWR710
