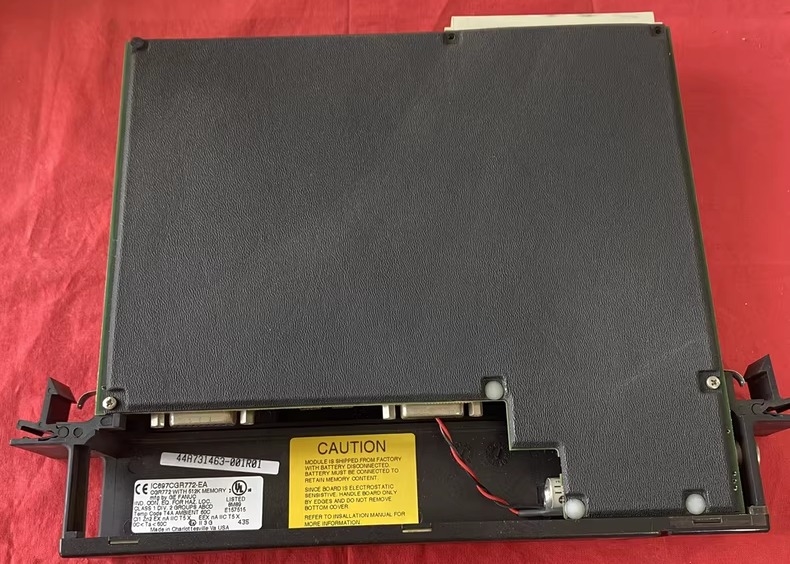

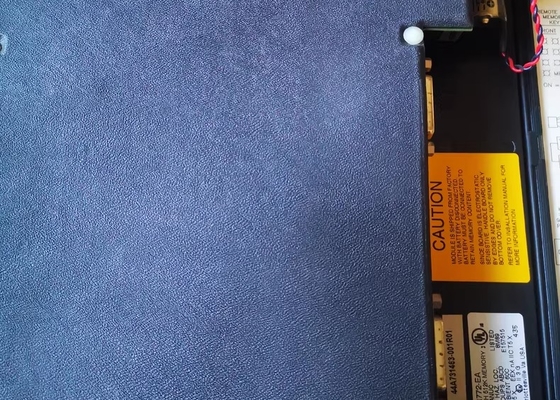

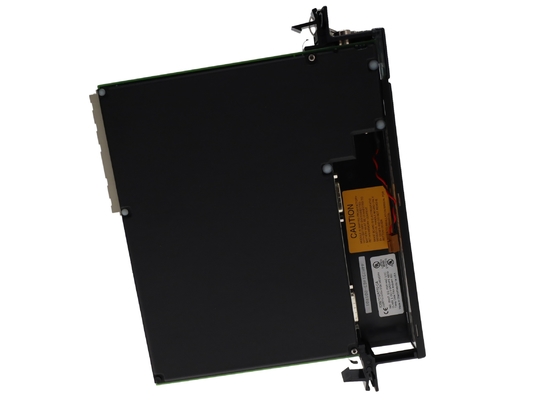

GE Fanuc IC697CGR772 CPU με εφεδρεία Hot Standby Genius Dual Bus 486DX4 2K Discrete I/O 512K byte

Επισκόπηση
Το IC697CGR772 είναι μια μονάδα Κεντρικής Μονάδας Επεξεργασίας (CPU) διπλού διαύλου hot-standby που ανήκει στην πλατφόρμα Programmable Logic Controller (PLC) Series 90-70. Αρχικά κατασκευασμένη από την GE Fanuc Automation, η μονάδα είναι πλέον μέρος της Emerson Automation μετά από μια εξαγορά. Είναι ειδικά σχεδιασμένη για εφαρμογές που απαιτούν υψηλή διαθεσιμότητα και ανοχή σε σφάλματα — όταν συνδυάζεται με μια άλλη πανομοιότυπη CPU, παρέχει βασικές πλεονάζουσες δυνατότητες: μεταφορά χωρίς διακοπή, αυτόματος συγχρονισμός, πλεονάζουσα εφεδρική επικοινωνία, εναλλαγή ενός σαρωτή και εξάλειψη μεμονωμένων σημείων αστοχίας.

Βασικό υλικό και απόδοση
Δυνατότητες επεξεργασίας και μαθηματικών
Στον πυρήνα του, το IC697CGR772 διαθέτει έναν ενσωματωμένο μικροεπεξεργαστή 80486DX4 που λειτουργεί στα 96 MHz. Επιτυγχάνει χρόνο εκτέλεσης Boolean 0,4 μικροδευτερόλεπτα ανά Boolean function και υποστηρίζει 32-bit υπολογισμούς μαθηματικών κινητής υποδιαστολής — επιτρέποντας την αποτελεσματική διαχείριση πολύπλοκων βιομηχανικών εφαρμογών. Η μονάδα διαθέτει επίσης γρήγορο χρόνο σάρωσης 5,9 χιλιοστών του δευτερολέπτου, εξασφαλίζοντας ανταπόκριση σε πραγματικό χρόνο.

Μνήμη και χωρητικότητα I/O
Μνήμη: Εξοπλισμένο με 512 KB μνήμης τυχαίας προσπέλασης (RAM), συμπεριλαμβανομένης της μνήμης CMOS RAM με μπαταρία που διατηρείται από την μπαταρία λιθίου IC697ACC701. Αυτή η αντικαταστάσιμη μπαταρία διατηρεί επίσης την ημερομηνία και την ώρα της μονάδας. Ένας ενσωματωμένος διακόπτης προστασίας μνήμης αποτρέπει την ακούσια τροποποίηση των περιεχομένων της μνήμης όταν είναι ενεργοποιημένος.
Χειρισμός I/O: Υποστηρίζει έως και 2.048 διακριτές εισόδους, 2.048 διακριτές εξόδους και 8.000 αναλογικά I/O — καθιστώντας το κατάλληλο για ρυθμίσεις αυτοματισμού μεγάλης κλίμακας. Είναι πλήρως συμβατό με όλα τα προϊόντα GE Fanuc IC660/IC661 και IC697 I/O, επιτρέποντας την υλοποίηση ολοκληρωμένων, ευέλικτων λύσεων αυτοματισμού.

Επικοινωνία και συνδεσιμότητα
Το IC697CGR772 προσφέρει ευέλικτες επιλογές επικοινωνίας για την υποστήριξη συνδέσεων σημείο προς σημείο και πολλαπλών πτώσεων:

Σειριακές θύρες: 1x θύρα RS232 και 2x διεπαφές RS485 (και οι δύο θύρες RS485 βρίσκονται στον μπροστινό πίνακα της μονάδας). Όλες οι σειριακές θύρες υποστηρίζουν εγγενώς το πρωτόκολλο GE SNP.

• Θύρα δικτύου: Περιλαμβάνεται μια θύρα RJ45 για συνδέσεις δικτύου.
• Διαμόρφωση: Η CPU μπορεί εύκολα να συνδεθεί σε έναν προσωπικό υπολογιστή για ρύθμιση και προγραμματισμό. Ο προγραμματισμός υποστηρίζεται μέσω λογισμικού που βασίζεται σε MS-DOS και εκτελείται σε λειτουργικά συστήματα Windows.

Λειτουργικοί έλεγχοι και παρακολούθηση κατάστασης
Λειτουργίες ελέγχου

• Χειροκίνητη εναλλαγή: Ένα ειδικό χαρακτηριστικό επιτρέπει τη χειροκίνητη εναλλαγή μεταξύ των μονάδων επικοινωνίας για ευέλικτη διαχείριση δικτύου.
• Λειτουργίες λειτουργίας: Ένας διακόπτης 3 θέσεων επιτρέπει στους χειριστές να προσαρμόζουν γρήγορα τη λειτουργία λειτουργίας της μονάδας (π.χ., RUN/STOP).
• Δείκτες κατάστασης

Το μπροστινό μέρος της μονάδας είναι εξοπλισμένο με 7 ενδείξεις LED, παρέχοντας ορατότητα σε πραγματικό χρόνο σε διάφορες καταστάσεις και συμβάντα του συστήματος (π.χ., τροφοδοσία, επικοινωνία, συνθήκες σφάλματος). Επιπλέον, το LED Module OK χρησιμεύει ως οθόνη υγείας μπαταρίας: εάν ανιχνευτεί χαμηλή μπαταρία, το LED δεν θα παραμείνει αναμμένο μετά την ενεργοποίηση.


Τεχνικές προδιαγραφές

• Εύρος θερμοκρασίας λειτουργίας: 0°C έως 50°C
• Απαιτήσεις ισχύος: 5 V DC, 3,1 A (ονομαστικό ρεύμα)
• Ακρίβεια ρολογιού παρελθόντος χρόνου: Μέγιστο 0,01%
• Μπαταρία: Αντικαταστάσιμη μπαταρία λιθίου IC697ACC701 (για εφεδρική RAM, διατήρηση ημερομηνίας και ώρας)
