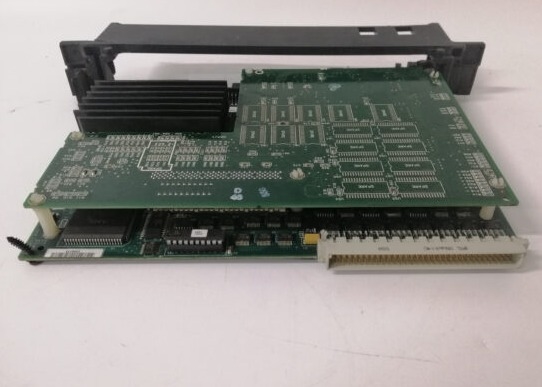

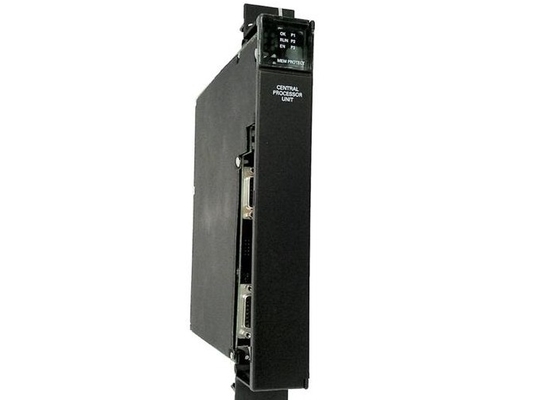

Μονάδα I/O GE Fanuc IC697CPX935 96 MHZ 32-BIT Floating Point 1 Mbyte Fast Memory

Το IC697CPX935 είναι μια Κεντρική Μονάδα Επεξεργασίας (CPU) ενός υποδοχέα που ανήκει στη σειρά προϊόντων 90-30, που αναπτύχθηκε από την GE Fanuc ως μέρος των προσφορών PLC της GE Intelligent Platforms. Σχεδιασμένη για έλεγχο συστημάτων σε πραγματικό χρόνο, αυτή η μονάδα ενσωματώνει ισχυρή απόδοση, ευέλικτες δυνατότητες επικοινωνίας και άφθονη μνήμη για την υποστήριξη βιομηχανικών εφαρμογών μεγάλης κλίμακας.


Βασικό υλικό & απόδοση
Στην καρδιά του, το IC697CPX935 διαθέτει έναν μικροεπεξεργαστή 96 MHz 80486DX4, που προσφέρει ταχύτητα εκτέλεσης Boolean 0,4 μικροδευτερόλεπτα και επιτρέπει υπολογισμούς κινητής υποδιαστολής στο ίδιο γρήγορο διάστημα 0,4 μικροδευτερολέπτων. Η διαμόρφωση της μνήμης του περιλαμβάνει 1 MB μνήμης τυχαίας προσπέλασης (RAM) με μπαταρία (που βασίζεται στην μπαταρία IC697ACC701 για εφεδρική λειτουργία) και 256 KB μη πτητικής μνήμης flash—η τελευταία αφιερωμένη στην αποθήκευση του υλικολογισμικού του συστήματος. Ένα βασικό πλεονέκτημα της μνήμης flash είναι ότι οι ενημερώσεις υλικολογισμικού μπορούν να ολοκληρωθούν χωρίς αποσυναρμολόγηση της μονάδας ή αντικατάσταση EPROM, απλοποιώντας τη συντήρηση.

Για το χειρισμό I/O, η CPU υποστηρίζει σημαντική χωρητικότητα: φιλοξενεί έως και 12.000 σημεία εισόδου/εξόδου (I/O) (12K bits) και διαθέτει 8.000 λέξεις μνήμης για αναλογικό I/O. Αυτή η ισχυρή δυνατότητα I/O το καθιστά κατάλληλο για μεγάλες, πολύπλοκες βιομηχανικές εφαρμογές όπου απαιτείται εκτεταμένη παρακολούθηση και έλεγχος της διαδικασίας.


Δυνατότητες επικοινωνίας
Το IC697CPX935 είναι εξοπλισμένο με τρεις ενσωματωμένες σειριακές θύρες για τη διευκόλυνση της ευέλικτης συνδεσιμότητας:

1x σειριακή θύρα RS232
2x διεπαφές RS485 9 ακίδων D-shell

Και οι τρεις θύρες υποστηρίζουν το πρωτόκολλο επικοινωνίας SNP Slave, ενώ η λειτουργικότητα Break-Free SNP Slave είναι αποκλειστική για τη θύρα 1 και τη θύρα 2. Πέρα από τη σειριακή επικοινωνία, η CPU αλληλεπιδρά με έξυπνες μονάδες επιλογών, αναλογικές/διακριτές μονάδες I/O και άλλες συμβατές συσκευές μέσω ενός backplane που είναι τοποθετημένο σε rack και συμμορφώνεται με τη μορφή του προτύπου VME C.1.


Συμβατότητα & Υποστηριζόμενες μονάδες
Το IC697CPX935 προσφέρει ευρεία συμβατότητα με το βιομηχανικό οικοσύστημα της GE Fanuc, υποστηρίζοντας:

Μονάδες της οικογένειας GE IC697 (συμπεριλαμβανομένων αναλογικών, διακριτών I/O και έξυπνων μονάδων επιλογών)
Αλφαριθμητικοί και προγραμματιζόμενοι επεξεργαστές οθόνης
Μονάδες επικοινωνίας, ελεγκτές διαύλου GE IC660/IC661 και μονάδες διασύνδεσης/LAN


Λειτουργικές απαιτήσεις & έλεγχος
Περιβαλλοντικές & Ψυκτικές ανάγκες
Το IC697CPX935 πρέπει να λειτουργεί σε περιβάλλοντα όπου οι θερμοκρασίες δεν υπερβαίνουν τους 50°C. Για να διατηρηθεί αυτό το όριο θερμοκρασίας, η ψύξη με εξαναγκασμένο αέρα είναι υποχρεωτική—οι συμβατές συναρμολογήσεις ανεμιστήρων rack περιλαμβάνουν:

IC697ACC721 (120 VAC)
IC697ACC724 (240 VAC)
IC697ACC744 (24 VDC)

Προγραμματισμός & Έλεγχος

Λογισμικό προγραμματισμού: Τα προγράμματα χρήστη αναπτύσσονται χρησιμοποιώντας λογισμικό MS-DOS ή Windows, και στη συνέχεια μεταφορτώνονται στην CPU. Η διαμόρφωση μπορεί επίσης να γίνει μέσω ενός συνδεδεμένου υπολογιστή που εκτελεί MS-DOS, Windows 95 ή Windows NT.
Λειτουργικός έλεγχος: Η CPU μπορεί να ελεγχθεί με δύο τρόπους: μέσω λογισμικού συνδεδεμένου σε υπολογιστή ή μέσω ενός διακόπτη RUN/STOP 3 θέσεων στη μονάδα.
