Εισαγωγή
Οι μετατροπείς μέσων ενημέρωσης DeltaVTM παρέχουν έναν εύκολο τρόπο σύνδεσης
απόμακρων περιβλήτων πεδίου με κάρτες CHARM I/O (CIOC) στο
Δίκτυο ελέγχου DeltaV.
Οι διαστάσεις από τα καλώδια Ethernet χαλκού και αυτά τα μέσα
Οι μετατροπείς σας επιτρέπουν να επεκτείνετε το Δίκτυο Ελέγχου DeltaV.
Απόσταση έως 15 χλμ.
Οι μετατροπείς μέσων μεταβάλλουν τα μέσα επικοινωνίας
από χαλκό σε ίνες Ethernet και αντίστροφα και διευκολύνει εύκολο
συνδεσιμότητα χρησιμοποιώντας τόσο ενιαία όσο και πολλαπλή μορφή ινών
Οπτικό καλώδιο.
Υπάρχουν τρία διαφορετικά μοντέλα μετατροπών μέσων DeltaV
διαθέσιμα με τις ακόλουθες επιλογές λιμένων:
Μετατροπέας ΜΜΕ μονής λειτουργίας με μία θύρα ινών και
μία θύρα χαλκού
Μετατροπέας ΜΜΕ πολλαπλών τρόπων με μία θύρα ινών και
μία θύρα χαλκού
Μετατροπέας μέσων SFP 2 θύρας με μία θύρα χαλκού και
2 Κλουβιά SFP που μπορούν να χρησιμοποιηθούν για μονάδες SFP χαλκού ή ινών
(μόνο για εγκατάσταση σε ασφαλές χώρο)

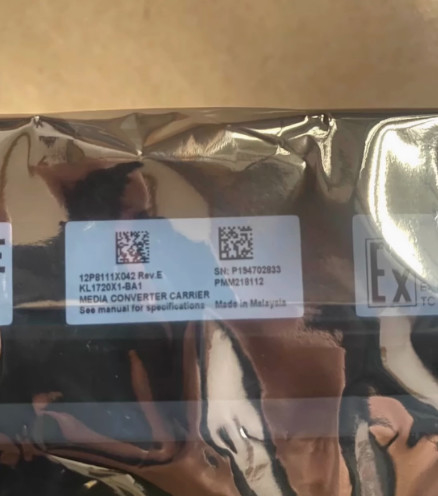

Και τα τρία μετατροπέα μέσων DeltaV έρχονται σε ένα διπλό μέσο
Συγκρότημα μετατροπέα με φορέα μετατροπέα δύο μέσων
Αυτό διευκολύνει την εύκολη ανάπτυξη
για περιττά δίκτυα ελέγχου DeltaV.
Οφέλη
Διευκολύνει την ανάπτυξη της ηλεκτρονικής διαλογής στο πεδίο:
Το DeltaV με Ηλεκτρονική Διαχείριση μπορεί να εγκατασταθεί σε ντουλάπια
Το σύστημα αυτό δεν μπορεί να εγκατασταθεί σε χώρους ελέγχου, αλλά η εγκατάστασή του σε χώρους σε πεδίο θα
σημαίνει ότι η Ε/Υ είναι εγκατεστημένη πιο κοντά στις συσκευές πεδίου και
Έτσι μπορεί να μειώσει την απόσταση μεταξύ των συσκευών πεδίου και
όταν το καλώδιο έχει τερματιστεί στο σύστημα ελέγχου.Πολλές φορές.
Η τεχνολογία οπτικών ινών πρέπει να αναπτυχθεί για να συνδεθεί
Κάρτες I/O CHARM σε περιβλήματα πεδίου με τους ελεγκτές
που βρίσκεται στο κτίριο της αίθουσας ελέγχου.Ο Έμερσον έχει διακόπτες.
που προσφέρουν τόσο χαλκό και οπτική ίνα Ethernet, αλλά το DeltaV
Μετατροπές μέσων ενημέρωσης είναι εξειδικευμένες συσκευές που θα μετατρέψει από
από χαλκό σε ίνες για να διευκολυνθεί η ανάπτυξη ηλεκτρονικών
- Διοικητής στο πεδίο.Ορισμένες εγκαταστάσεις απαιτούν τη χρήση χαλκού
ΔΕΠ για τις ΚΕΑΕ για τη διευκόλυνση της διασύνδεσης της Ethernet
από ένα ΚΟΑΚ στο επόμενο ̇ κατάργηση της απαίτησης
για διακόπτες.Οι μετατροπείς μέσων επιτρέπουν μεγαλύτερες αποστάσεις
από την αίθουσα ελέγχου σε μια ομάδα χώρων με CIOC
αλυσοδεμένη στο χωράφι.
Υποστηρίζει πολλαπλούς τύπους οπτικών ινών:
Υποστηρίζονται τύποι ινών μονοτρόπου.Μπορείτε να χρησιμοποιήσετε πολλαπλές λειτουργίες.
Οι αποστάσεις είναι έως 2 χλμ. και η μονάδια λειτουργία μπορεί να φτάσει στο μέγιστο.
15 χιλιόμετρα με σωστή εγκατάσταση.
Απαραίτητες συνδέσεις τροφοδοσίας:
Το μετατροπέα περιέχει τερματικά για περιττό συνεχές 24V
Οι τροφοδοσίες ενέργειας και ο μετατροπέας μέσων έχουν διαγνωστική LED
που θα υποδεικνύει τυχόν βλάβη στην παροχή ενέργειας.
Διαθέσιμες πιστοποιήσεις επικίνδυνων περιοχών:
Οι μετατροπείς μέσων πολλαπλών τρόπων έχουν πιστοποιητικά επικίνδυνων περιοχών
και μπορεί να τοποθετηθεί στην κατηγορία 1, διαίρεση 2 και ζώνη 2 επικίνδυνων
περιοχές.Ο μετατροπέας μέσων ενημέρωσης SFP 2-Port επιτρέπει διάφορα SFP
Μονούλες που συνδέονται με τα κλουβιά SFP στους μετατροπείς μέσων
και συνεπώς δεν μπορεί να πιστοποιηθεί για επικίνδυνη εγκατάσταση.
Περιλαμβάνει τερματικά καλωδίων για εύκολη εγκατάσταση: κάθε διπλό
Μετατροπέας μέσων Μεταφορέας περιλαμβάνει τερματικά για υπερβολική ισχύ
προμήθειες.Αυτά τα τερματικά είναι διπλωμένα για να επιτρέψουν την αλυσίδα της μαριονέτας
της ισχύος 24VDC για εύκολη εγκατάσταση.Αυτό μειώνει την ανάγκη
για ξεχωριστό τερματικό μπλοκ για την τροφοδοσία ενέργειας σε πρόσθετα μέσα
Μετατροπείς ή CIOC.
Δουλεύει τόσο με το DeltaV όσο και με το DeltaV SIS: Υπάρχουν πολλές χρήσεις
θήκη για τους μετατροπείς μέσων DeltaV που καλύπτουν τόσο το DCS όσο και το
Οι εγκαταστάσεις του SIS.Αν και οι περισσότερες χρήσεις στις εφαρμογές DCS θα
Το σύστημα αυτό μπορεί να συνδέει ένα CIOC με το Δίκτυο Ελέγχου DeltaV.
επίσης χρησιμοποιείται για τη σύνδεση ασύρματων καρτών I/O, καρτών I/O Ethernet,
Διοικητές DeltaV, ζώνη DeltaV 2 Απομακρυσμένη είσοδος/έξοδος κλπ.
Για το DeltaV SIS μπορεί να χρησιμοποιηθεί για τη σύνδεση του ελεγκτή SZ
στο δίκτυο ελέγχου DeltaV, αλλά μπορεί επίσης να χρησιμοποιηθεί για
συνδέει τα CSLS στους ελεγκτές SZ
