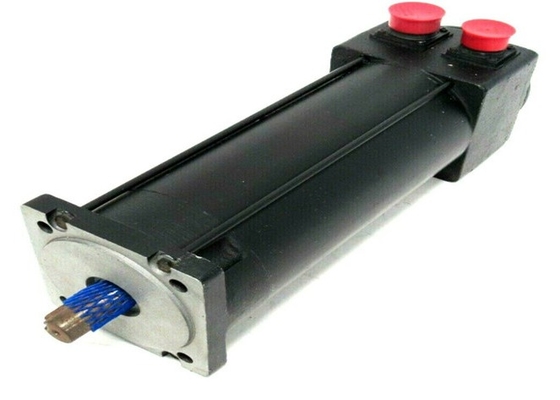

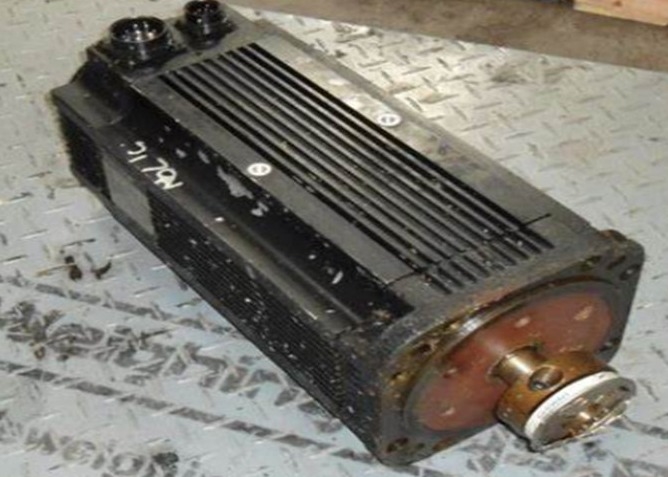

AB 1326AB-B720E-21-K7L AC servo κινητήρας εξοπλισμένος με DC φρένο κράτησης

AB 1326AB-B720E-21-K7L AC Σερβοκινητήρας Εξοπλισμένος με DC Holding Brake

Τεχνικές Προδιαγραφές για 1326AB-B720E-21-K7L

• Κατασκευαστής Rockwell Automation
• Μάρκα Allen-Bradley
• Αριθμός Μέρους/Κατάλογος No. 1326AB-B720E-21-K7L
• Τύπος Προϊόντος Σερβοκινητήρας
• Τάση 460/380V AC
• Διάμετρος Πλαισίου 194 mm
• Ονομαστική Ταχύτητα Κινητήρα 3500 rpm
• Σειρά Φλάντζας και Άξονα IEC Metric Flange με Keyway
• Ονομαστική Ροπή Κινητήρα 30.9 Nm
• Ονομαστική Ισχύς Κινητήρα 6.8 kW
• Συνεχής Ροπή Συστήματος 30.9 Nm
• Μέγιστη Ροπή Συστήματος 88.1 Nm
• Τυπική Επιλογή 41 Nm Holding Brake w/ 24V DC Coil με IP67 Environmental Rating
• Κατάσταση Κύκλου Ζωής Προϊόντος* Διακοπή/Απαρχαιωμένο

Σχετικά με το 1326AB-B720E-21-K7L

Το Allen-Bradley 1326AB-B720E-21-K7L είναι ένας Σερβοκινητήρας που ανήκει στη Σειρά 1326AB Torque Plus. Είναι ένας τριφασικός, αβούρτσιστος κινητήρας με διάμετρο πλαισίου 194mm χιλιοστών και κέντρο μπουλονιού 215 χιλιοστών). Η ονομαστική τάση για αυτόν τον σύγχρονο σερβοκινητήρα είναι 460 Volts AC. Είναι ειδικά σχεδιασμένος για να αυξάνει την σταθερή ονομαστική ροπή και να μειώνει το μήκος του κινητήρα. Βοηθά στην ικανοποίηση των αυστηρών απαιτήσεων των συστημάτων κίνησης υψηλού επιπέδου. Αυτός ο αποδοτικός σερβοκινητήρας διαθέτει επίσης μια IEC Metric Flange με Keyway. Οι σερβοκινητήρες AC Torque Plus 1326AB 460 Volts (συμπεριλαμβανομένου του 1326AB-B720E-21-K7L) είναι κινητήρες μόνωσης UL Listed. Φτάνουν ταχύτητες έως και 7250 RPM και έχουν μια αδιάκοπη ικανότητα ροπής από 2.3 έως 53 N-m. Οι σερβοκινητήρες υψηλής απόδοσης αυτής της σειράς προορίζονται για χρήση με το Allen-Bradley 1394 Motion Control System, Ultra3000 Digital Servo Drives και Kinetix 6000 Servo Drives. Για βελτιωμένη μεταφορά θερμότητας, καθένας από τους σερβοκινητήρες διαθέτει ένα εξωθημένο περίβλημα αλουμινίου.


Αυτή η σειρά διαθέτει επίσης πολλαπλές επιλογές ανατροφοδότησης, συμπεριλαμβανομένων των Rugged, αβούρτσιστου resolver και Absolute multi-turn και single-turn encoder. Διαθέτουν επίσης ένα τριφασικό ημιτονοειδές πεδίο περιέλιξης στάτορα και ειδικούς μόνιμους μαγνήτες προφίλ ροής. Αυτά τα χαρακτηριστικά χρησιμοποιούνται για ομαλή λειτουργία και αυξημένη απόκριση σερβο. Η ονομαστική ταχύτητα κινητήρα για το 1326AB-B720E-21-K7L είναι 3500 RPM, ενώ η ονομαστική ισχύς του κινητήρα είναι 6.8 kW. Έχει ένα σύστημα συνεχούς ροπής 30.9 N-m και ονομαστική μέγιστη ροπή συστήματος 88.1 N-m. Αυτός ο σερβοκινητήρας διαθέτει επίσης ένα holding brake με πηνίο 24V DC και βαθμό προστασίας IP67 (τυπική επιλογή). Το 1326AB-B720E-21-K7L, καθώς και οι άλλοι σερβοκινητήρες torque plus, μπορούν να εγκατασταθούν κάθετα ή υπό γωνία με τον άξονα ανυψωμένο ή χαμηλωμένο.
