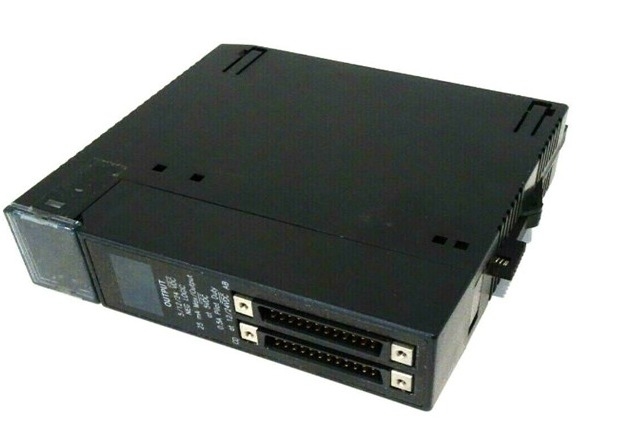

Το Ge Fanuc IC693MDL752 Module είναι ένα Ge Fanuc 6-Point I/O Module σειράς 90-30 Plcs

Η ενότητα GE FANUC IC693MDL752 είναι μια ενότητα GE FANUC 6 σημείων I/O SERIES 90-30 PLCS

Τεχνικές προδιαγραφές για το IC693MDL752

Ετικέτα GE Fanuc
Σειρά Σειρά 90-30
Κατασκευαστής GE Fanuc; Emerson Automation (Πρόσφατη)
Αριθμός μέρους IC693MDL752
Σειρά Σειρά 90-30
Τύπος προϊόντος Ψηφιακή Ε/Υ
Περιγραφή προϊόντος Διακριτή μονάδα εξόδου
Αριθμός καναλιών Τριάντα δύο (32)
Συμβατότητα GE Fanuc 90-30 PLCs
Σημεία εξόδου 32
Αριθμός ομάδων παραγωγής Τέσσερις (4)
Ομάδες παραγωγής 4
Διάφορα κανάλια ανά ομάδα Οκτώ (8)
Τρόποι εξόδου TTL, 12 / 24 Volts DC

Απομόνωση: 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής. 250 βολτ μεταξύ ομάδων
Δείκτες LED Ναι
Περιοχή τάσης εξόδου 10,2-28,8 VDC (τρόπος 12/24 VDC), 4,74 - 5,25 VDC (τρόπος TTL)
Σύνδεσμοι εξόδου 2 x 24 πιν
Ονομαστική τάση εξόδου 12-24 VDC (μετακόμιση 12/24 VDC), 5 VDC (μετακόμιση TTL)
Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός
Τρόπος 12/24 VDC ρεύματος εξόδου: 0,5 Amperes ανά σημείο· 4 Amperes ανά μονάδα· 3 Amperes ανά κοινό πιν της ομάδας 5 VDC (τρόπος TTL): 0,25 mA
Μέγιστο ρεύμα εισροής 4,6 A για 20 ms
Σήμερα, η πίεση 260 mA (μέγιστη) από το δέκτη 5V στο πλάτος πίσω (13 mA + 3 mA/σημείο ON + 4,7 mA/LED). 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
Σε χρόνο απόκρισης, μέγιστο 0,5 ms
Χρόνος απόκρισης εκτός λειτουργίας, μέγιστο 0,5 ms
Έκδοση τάσης πτώση 0,3 βολτ, μέγιστη
Διαρροή εκτός κατάστασης 1 mA μέγιστη

Για το IC693MDL752

Το IC693MDL752 είναι μια δι-τρόπος διακριτή μονάδα εξόδου από την σειρά 90-30 Προγραμματισμού λογικής ελεγκτή (PLC) οικογένεια προϊόντων.πρόσφατα εξαγοράστηκε από την Emerson AutomationΗ ενότητα αυτή υποστηρίζει τη λειτουργία 12/24 VDC και τη λειτουργία 5VDC TTL, τη λειτουργία αρνητικής λογικής.Διαθέτει τριάντα δύο (32) σημεία εξόδου σε ομάδες των τεσσάρων (4) με κάθε ομάδα να έχει οκτώ (8) κανάλια εξόδου κάθεΑνάλογα με τον τρόπο λειτουργίας της μονάδας, το ρεύμα εξόδου ανά σημείο ποικίλλει.4 άμπερες ανά ομάδα, και 3 Ampere κατ' ανώτατο όριο ανά κοινή καρφίτσα, ενώ όταν είναι ρυθμισμένο να λειτουργεί σε λειτουργία TTL, κάθε κανάλι εξόδου έχει ονομαστικό ρεύμα εξόδου 0,25 mA.η τάση εξόδου ποικίλλει ανάλογα με την επιλεγμένη λειτουργίαΓια τη λειτουργία TTL, η περιοχή τάσης εξόδου είναι 4,75 VDC - 5,25 VDC με ονομαστική τάση εξόδου 5 VDC.Κάθε ομάδα εξόδου είναι ανεξάρτητα ρυθμιζόμενη για να λειτουργεί σε λειτουργία 12/24 VDC ή TTL παρέχοντας λειτουργική ευελιξία.Η ενότητα αυτή έχει μειωμένη απομόνωση 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής και 250 βολτ μεταξύ ομάδων.Δύο (2) μέθοδοι συνιστώνται κατά την καλωδίωση συσκευών εξόδου σε αυτή τη μονάδα, ιδίως, η άμεση μέθοδος με τη χρήση καλωδίων IC693CBL327 και IC693CBL328, όπου το ένα άκρο είναι προσυναρμολογημένος σύνδεσμος ενώ το άλλο άκρο του καλωδίου είναι πτητικά καλώδια.Μια άλλη υποστηριζόμενη μέθοδος είναι η μέθοδος TBQC χρησιμοποιώντας ένα τερματικό μπλοκ γρήγορη σύνδεση.

Ο IC693MDL752 είναι μια μονάδα TTL αρνητικής λογικής εξόδου 5 έως 24 Volts DC για τους PLC της σειράς 90-30 της GE Fanuc.Η μονάδα εξόδου αρνητικής λογικής IC693MDL752 παρέχει 32 διακριτές εξόδους που διατίθενται σε 4 ομάδες που είναι απομονωμένες η μία από την άλληΚάθε ομάδα 4 εξόδων έχει το δικό της κοινό. Οι εξόδοι στην μονάδα είναι εξόδοι τύπου βυθισμού ή αρνητικές εξόδους λογικής για τις οποίες η κατάσταση ON αντιστοιχεί σε ενεργή κατάσταση χαμηλής εξόδου.Η μονάδα εξόδου αρνητικής λογικής IC693MDL752 έχει 2 λειτουργικές λειτουργίεςΣτην λειτουργία TTL, οι εξόδοι του ενότητας μπορούν να αλλάξουν φορτία σε τάση 5 Volts DC και μπορούν να βυθίσουν ένα μέγιστο ρεύμα 25 milliamps ανά σημείο.Οι εξόδοι των ενσωματωμένων μονάδων μπορούν να αλλάξουν φορτία πάνω από 12 έως 24 Volts DC και μπορούν να βυθίσουν ένα μέγιστο ρεύμα 0.5 άμπερες ανά σημείο.

Κάθε ομάδα εξόδων του διακόπτη IC693MDL752 μπορεί να χρησιμοποιείται στη λειτουργική λειτουργία που απαιτείται για κάθε συγκεκριμένη εφαρμογή.Όταν χρησιμοποιούνται διαφορετικές ομάδες σε διαφορετικές λειτουργικές συνθήκεςΓια κάθε σημείο εξόδου παρέχεται μία ενσωματωμένη αντίσταση άντλησης.Η απομόνωση του φόντου μεταξύ της λογικής πλευράς και της πλευράς του πεδίου παρέχεται μέσω οπτικών ζεύξεων. Οι δείκτες LED στην μονάδα εξόδου αρνητικής λογικής IC693MDL752 παρέχουν ενημερώσεις κατάστασης για τα σημεία εξόδου. Η μονάδα εξόδου αρνητικής λογικής IC693MDL752 χρησιμοποιεί 32 bits διακριτών δεδομένων εξόδου.Οι συνδέσεις από τη μονάδα εξόδου αρνητικής λογικής IC693MDL752 με τα κυκλώματα εξόδου πραγματοποιούνται μέσω 2 αρσενικών συνδέσεων 24 πινών που είναι τοποθετημένες στην μπροστινή πλευρά της μονάδας I/OΟι μέγιστες τιμές ισχύος εξόδου στη λειτουργία TTL και στη λειτουργία 12/24 V είναι 25 milliampere και 0,5 ampere ανά σημείο, αντίστοιχα.
