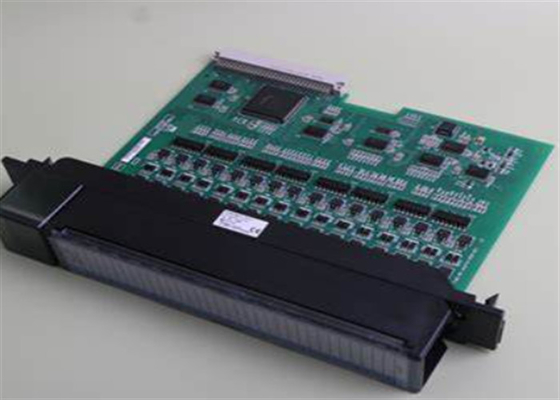

Η γενική μονάδα FANUC IC693MDL742 είναι μια γενική μονάδα I/O 6 σημείων FANUC SERIES 90-30 PLCS

ΓΕ FANUC IC693MDL742Η ενότητα είναι μια GE FANUC 6 σημείων I/O ΜΟΔΥΛΟΣ SERIES 90-30 PLCS

Τεχνικές προδιαγραφές για το IC693MDL742

Τεχνικές προδιαγραφές για το IC693MDL742

Ετικέτα GE Fanuc
Σειρά Σειρά 90-30
Κατασκευαστής GE Fanuc; Emerson Automation (Πρόσφατη)
Παρασκευαστής GE Fanuc
Σειρά Σειρά 90-30
Αριθμός μέρους IC693MDL742
Περιγραφή προϊόντος Διακριτή μονάδα εξόδου
Αριθμός μέρους IC693MDL742
Τύπος προϊόντος Ψηφιακή Ε/Υ
Αριθμός καναλιών 16
Συμβατότητα GE Fanuc 90-30
Αριθμός των ομάδων Δύο (2)
Περιγραφή του προϊόντος Διακριτή μονάδα εξόδου με ενσωματωμένη ηλεκτρονική προστασία από σύντομο κύκλωμα (ESCP)
Ονομαστική τάση 12/ 24 Volts DC
Αριθμός καναλιών ανά ομάδα Οκτώ (8)
Αριθμός ομάδων παραγωγής Δύο (2)
Διάφορα κανάλια ανά ομάδα Οκτώ (8)
Απομόνωση: 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής· 500 βολτ μεταξύ ομάδων
Τραυματισμός μέγιστου ρεύματος 130 milliamps

Περιοχή τάσης εξόδου 12-24 VDC με (+ 20%, -15%)
Περιοχή σήματος εξόδου 12 έως 24 βολτ DC (+ 20%, 15%)
Μέγιστος χρόνος απόκρισης 2 χιλιοστά του δευτερολέπτου
Ονομαστική τάση εισόδου 12 / 24 VDC
Μέγιστος χρόνος απόκρισης 2 χιλιοστά του δευτερολέπτου
Ονομαστική τάση εξόδου 12 / 24 VDC
ρεύμα εξόδου 1,0 Άμπερ ανά σημείο, 4,0 Άμπερ ανά ομάδα σε 50 βαθμούς Κελσίου, 3,0 Άμπερ ανά ομάδα σε 60 βαθμούς Κελσίου
Πύργος για την παραγωγή ηλεκτρικής ενέργειας
Χρόνος απόκρισης εκτός λειτουργίας, μέγιστο 2 ms
Τρόπος λήψης ρεύματος 130 mA (όλες οι εξόδους ενεργές)
Σχετική υγρασία 5 έως 95%
Έκδοση τάσης πτώση 1,2 βολτ, μέγιστη
Σε χρόνο απόκρισης, μέγιστο 2 ms
Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός
Διαρροή εκτός κατάστασης 1 mA μέγιστη
Χρόνος απάντησης εκτός λειτουργίας, μέγιστο 2 ms
Κατάσταση κύκλου ζωής του προϊόντος Διακοπή/Παρεκλεισμός

Για το IC693MDL742

Το IC693MDL742 είναι μια μονάδα συστατικών της σειράς 90-30. Αυτή η μονάδα είναι ειδικά μια διακριτή μονάδα εξόδου με ολοκληρωμένη προστασία ηλεκτρονικού μικρού κύκλου (ESCP).Η ενότητα αυτή υποστηρίζει τη διαμόρφωση καλωδίωσης θετικής λογικής και παρέχει εύρος τάσης εξόδου 12-24 VDCΟμοίως, έχει ονομαστικές τάσεις εξόδου 1 Ampere ανά σημείο, μέγιστο, μέγιστο 4 Ampere ανά ομάδα όταν λειτουργεί στους 50 βαθμούς Κελσίου και 3 Ampere ανά ομάδα στους 60 βαθμούς Κελσίου.Το IC693MDL742 είναι εγκατεστημένο σε μια σειρά 90-30 baseplateΚατέχει μία μόνο θέση και μπορεί να τοποθετηθεί σε οποιαδήποτε κενή θέση, εκτός από τη θέση τοποθέτησης που έχει οριστεί για την τροφοδοσία ρεύματος, την CPU και την ειδική μονάδα.Δεν υπάρχει συγκεκριμένος περιορισμός στον αριθμό των επιτρεπόμενων περιπτώσεων ενότητας.Το πραγματικό όριο εξαρτάται από την υποστηριζόμενη χωρητικότητα Ε/Ε του επεξεργαστή υποδοχής, το μέγεθος μνήμης και την διαθέσιμη θέση στη βάση.Συσκευές που κινούνται με σόλενοειδήΗ συσκευή είναι εφοδιασμένη με μεμονωμένους δείκτες καναλιών που απεικονίζουν την κατάσταση ενεργοποίησης του καναλιού εξόδου.Η ενσωματωμένη ηλεκτρονική προστασία από βραχυκύκλωμα (ESCP) αυτής της μονάδας έχει σχεδιαστεί για την παρακολούθηση του κοινού σήματος κάθε ομάδας.Εάν ανιχνευθεί βραχυκύκλωμα, το φως LED ενεργοποιείται, υποδεικνύοντας την κατάσταση βραχυκύκλωσης.Αυτή η μονάδα έχει κατανάλωση ισχύος 130 mA όταν όλες οι εξόδους είναι ενεργοποιημένεςΤα κανάλια εξόδου έχουν ένα τυπικό χρόνο απόκρισης 2 ms, το μέγιστο.2 Άμπερ με διάρκεια 10 ms ενώ το ρεύμα διαρροής εκτός λειτουργίας είναι μέγιστο 1 mA.

Η μονάδα GE Fanuc IC693MDL742 είναι μονάδα εξόδου 12 έως 24 Volt DC θετικής λογικής ηλεκτρονικής προστασίας από σύντομο κύκλωμα (ESCP).Η μονάδα IC693MDL742 παρέχει 16 σημεία εξόδου που διατίθενται σε 2 ομάδες 8Κάθε ομάδα έχει ένα κοινό τερματικό ισχύς. Το κοινό σήμα για κάθε ομάδα παρακολουθείται ηλεκτρονικά.ένα κόκκινο φως LED στην μονάδα IC693MDL742 ανάβει και οι εξόδοι αυτής της ομάδας απενεργοποιούνταιΑυτό το κόκκινο LED τοποθετείται ανάμεσα στις σειρές των πράσινων LED που παρέχουν ενημερώσεις κατάστασης για όλα τα μεμονωμένα σημεία εξόδου.Το χαρακτηριστικό προστασίας από βραχυκύκλωμα στην μονάδα IC693MDL742 δεν προστατεύει τα μεμονωμένα σημεία εξόδου από την υπέρβαση του ισχύος ρύθμισης τους, ωστόσο, θα προστατεύσει την πλακέτα της μονάδας σε περίπτωση βραχυκυκλώματος.

Η τροφοδοσία μονάδας συνεχούς ρεύματος 12 έως 24 V πρέπει να αφαιρεθεί για να επαναφέρει την ηλεκτρονική προστασία από σύντομο κύκλο στην μονάδα IC693MDL742 μετά την ενεργοποίησή της.Υπάρχουν 2 κυκλώματα προστασίας από βραχυκύκλωμα στην μονάδα.Η μονάδα C693MDL742 έχει σχεδιαστεί για θετικά λογικά χαρακτηριστικά.και 3 Amps ανά ομάδα σε 60 βαθμούς ΚελσίουΗ μέγιστη κατανάλωση ρεύματος της μονάδας IC693MDL742 είναι 130 milliamps. Το ρεύμα εισόδου για τη μονάδα είναι 5,2 Amps για διάρκεια 10 χιλιοστών δευτερολέπτων. Η μέγιστη πτώση τάσης εξόδου είναι 1,2 Volts.Η μέγιστη τιμή τόσο για τον χρόνο απάντησης εκτός λειτουργίας όσο και για τον χρόνο απάντησης είναι 2 χιλιοστά του δευτερολέπτου.Η σχετική υγρασία (μη συμπυκνωτική) γύρω από τη μονάδα πρέπει να διατηρείται μεταξύ 5 και 95%.
