ΓΕ FANUC IC693MDL241 ΤΥΠΙΚΗ ΣΚΑΝΙΣΜΟΥΣ ΣΕΡΙΑ 90-30 ΜΟΔΥΛΟΣ ΠΡΟΣΕΣΟΥ

ΓΕ FANUCIC693MDL241ΤΥΠΙΚΟΣ ρυθμός σάρωσης SERIES 90-30 PROCESSOR MODULE

Τεχνικές προδιαγραφές για το IC693MDL241

Ετικέτα GE Fanuc
Σειρά Σειρά 90-30
Παρασκευαστής GE Fanuc
Παρασκευαστής GE Fanuc (πρώην), Emerson Automation (νυν)
Αριθμός μέρους IC693MDL241
Περιγραφή προϊόντος Διακριτή μονάδα εισόδου
Σειρά Σειρά 90-30
Αριθμός μέρους IC693MDL241
Αριθμός καναλιών 16
Ετικέτα GE Intelligent Platforms/GE Fanuc
Ομαδοποίηση εισροών Ενιαία ομάδα 16 εισροών
Διαμόρφωση καλωδίωσης θετική / αρνητική λογική
Απομόνωση 1500 VAC μεταξύ πλευράς πεδίου και πλευράς λογικής
Τύπος προϊόντος Ενότητα εισόδου
Περιοχή σήματος εισόδου 0-30 VAC / VDC
Περιοχή τάσης εισόδου 0 έως +30 V DC ή 0 έως +30 V AC, 50/60 Hz
Ονομαστική τάση εισόδου 24 VAC / VDC
Πρόσθετη τάση 24 V AC
Εισερχόμενο ρεύμα 7 mA σε ονομαστική τάση
Ονομαστική τάση εξόδου 24 VAC / 24 VDC
Δυναμική τάση 24 V DC

Η ισχύς που λαμβάνεται είναι 80 mA @ 5 VDC όταν όλες οι εισροές είναι ενεργοποιημένες· 125 mA από την απομονωμένη γραμμή εξόδου 24 VDC ή από τον χρήστη που παρέχει εξωτερική παροχή ενέργειας.
Χρόνος απάντησης εκτός λειτουργίας, μέγιστο 28 ms
Εισόδους 16
Σε κατάσταση τάσης 11,5 - 30,0 VAC / VDC
Ενεργητική τάση 11,5 έως 30 V AC ή DC
Συχνότητα 50/60 Hz
Η τάση εκτός λειτουργίας 0-4 VAC / VDC
Η τάση εκτός λειτουργίας 0 έως +4 V AC ή DC
Εισερχόμενο ρεύμα σε ονομαστική τάση 7 mA
Ενεργό ρεύμα 1 mA μέγιστο
Σε κατάσταση ρεύματος 3,2 mA
Απομόνωση μεταξύ πλευράς πεδίου και πλευράς λογικής 1500 V RMS
ρεύμα εκτός λειτουργίας 1 mA
Δίπλωμα συνεχούς ρεύματος
Δύναμη εναλλασσόμενου ρεύματος
Ο χρόνος απόκρισης, συνήθως 12 ms
Ο χρόνος απόκρισης, μέγιστο 12 ms
Δείκτες LED 16
Λογική ανάγνωση %I
Κατάσταση κύκλου ζωής του προϊόντος Διακοπή/Παρεκλεισμός

Για το IC693MDL241

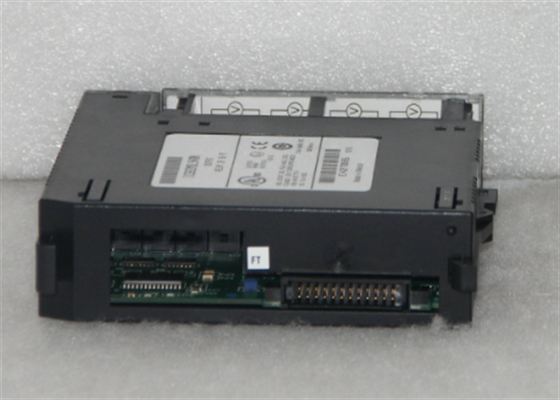

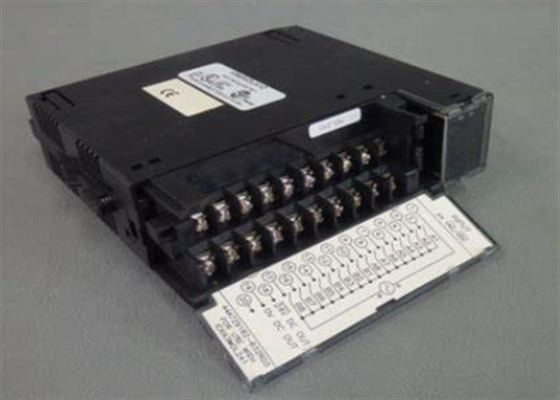

Το IC693MDL241 είναι μια διακριτή μονάδα εισόδου από τη σειρά 90-30 Προγραμματιζόμενων Λογικών Ελεγκτών (PLC).Η ενότητα αυτή διαθέτει δεκαέξι (16) κανάλια εξόδου σε μια ομάδα εξόδου με ένα ενιαίο κοινό τερματικό.Λειτουργεί σε ενεργειακές τάσεις εισόδου 0-30 VDC ή 0-30 VAC, ενώ οι ονομαστικές τάσεις της μονάδας είναι 24 VAC / 24 VDC.Η ενότητα αυτή υποστηρίζει την καλωδίωση δυαδικών ή συσκευών ενεργοποίησης / απενεργοποίησης ή διπλής εισόδου κατάστασης όπως οι διακόπτες ορίουΤο IC693MDL241 είναι εφοδιασμένο με δύο (2) σειρές δεικτών κατάστασης LED,χρησιμοποιείται για την απεικόνιση της ενεργοποίησης κάθε καναλιού εισόδουΈνα κανάλι εισόδου που λαμβάνει ενεργά ρεύμα εισόδου 7 mA σε ονομαστική τάση έχει ενεργοποιηθεί το αντίστοιχο LED.παρέχονται ενσωματωμένες ενότητες όπου μπορεί να γραφτεί σύντομη περιγραφή ή ετικέτες εισόδου για εύκολο προσδιορισμό των καναλιών εισόδουΗ ενότητα αυτή είναι συμβατή με την εγκατάσταση σε βάση 5 ή 10 slots της πλατφόρμας PLC σειράς 90-30.5 - 30 VAC / VDC ενώ η τάση εκτός κατάστασης είναι 0 - 4 VDC / VACΟμοίως, το μέγιστο ρεύμα σε κατάσταση λειτουργίας είναι 3,2 mA ενώ το μέγιστο ρεύμα εκτός λειτουργίας είναι 1 mA. Η καθυστέρηση μετάβασης του σήματος On είναι 12 ms ενώ ο χρόνος απόκρισης Off είναι 28 ms.Η κατανάλωση ισχύος αυτής της μονάδας είναι ονομαστική 80 mA @ 5 VDC όταν όλες οι εισροές βρίσκονται σε κατάσταση λογικής 1 και 125 mA από την απομονωμένη λεωφορεία 24 VDC ή την εξωτερική παροχή ισχύος που παρέχεται από τον χρήστη..

Η μονάδα IC693MDL241 είναι μια θετική/αρνητική μονάδα εισόδου που κατασκευάζεται από τη GE Fanuc ως μέρος των συστημάτων PLC σειράς 90-30.Λειτουργεί με ονομαστική τάση 24 Volts AC/DC και διαθέτει μια ενιαία ομάδα 16 σημείων εισόδου που βρίσκονται σε ένα κοινό τερματικό εισόδου ισχύοςΗ ενότητα αυτή έχει σχεδιαστεί και προορίζεται για χρήση με ισχύ εισόδου AC ή DC που παρέχεται από τον χειριστή, έτσι ώστε να μπορεί να έχει είτε θετικά είτε αρνητικά λογικά χαρακτηριστικά ενώ βρίσκεται σε κατάσταση εισόδου DC.Αυτά τα χαρακτηριστικά εισόδου είναι κατάλληλα για ένα ευρύ φάσμα μονάδων εισόδου που παρέχονται από τον χρήστη, όπως κουμπιά πιέσεων, ηλεκτρονικοί διακόπτες εγγύτητας και διακόπτες ορίου.Η μονάδα IC693MDL241 διατίθεται με τάση εισόδου που κυμαίνεται μεταξύ 0 και 30 Volts AC ή DC σε συχνότητα 50 έως 60 Hertz και τυπικό ρεύμα εισόδου 7 milliamps στη ονομαστική τάσηΈχει τάση σε κατάσταση λειτουργίας 11,5 έως 30 Volt AC ή DC και τάση εκτός λειτουργίας 0 έως 4 Volt AC ή DC.

Η μονάδα GE IC693MDL241 διαθέτει ελάχιστο ρεύμα ενεργού 3,2 milliamps και μέγιστο ρεύμα εκτός λειτουργίας 1 Amp,με χρόνο απόκρισης 28 χιλιοστά δευτερόλεπτα όταν είναι απενεργοποιημένο και 12 χιλιοστά δευτερόλεπτα όταν είναι ανοιχτόΌταν το ρεύμα περνά από το σημείο εισόδου, το αποτέλεσμα στον πίνακα κατάστασης εισόδου είναι Logic 1 (%I).ή να χρησιμοποιήσει την απομονωμένη πηγή τάσης εξόδου συνεχούς ρεύματος 24 Volts DC ως τροφοδοσία για τις εισόδους συνεχούς ρεύματοςΤο GE Fanuc IC693MDL241 διαθέτει δείκτες κατάστασης ενεργοποίησης / απενεργοποίησης LED για κάθε ένα από τα σημεία στην κορυφή της μονάδας. Το μπλοκ LED φιλοξενεί τα LED σε 2 οριζόντιες σειρές, το καθένα με 8 πράσινα LED.Η επάνω σειρά LED είναι χαρακτηρισμένη από Α1 έως Α8 για τα σημεία 1 έως 8 ενώ η κατώτερη σειρά είναι χαρακτηρισμένη από Β1 έως Β8 για τα σημεία 9 έως 16.
