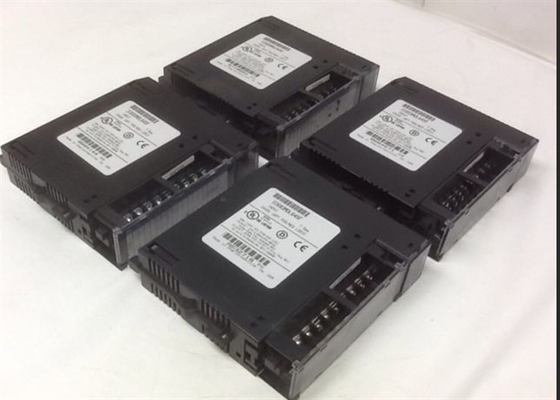

GE FANUC IC693ALG391 SERIES 90-30 PLC ANALOG OUTPUT MODULE παρέχοντας 0-20 MA

GE FANUC IC693ALG391 SERIES 90-30 PLC ANALOG OUTPUT MODULE παρέχοντας 0-20 MA

Τεχνικές προδιαγραφές για το IC693ALG391

Ετικέτα GE Fanuc
Αναλογικό σήμα εξόδου 0-20 mA / 4-20 mA· 1-5VDC / 0-5 VDC
Παρασκευαστής GE Fanuc (πρώην), Emerson Automation (προς το παρόν)
Σειρά Σειρά 90-30
Ταχύτητα ενημέρωσης καναλιού 5 ms
Σειρά Σειρά 90-30
Αριθμός μέρους IC694ALG391
Αναλογική ανάλυση εξόδου 4 έως 20 mA 4μA (1 LSB = 4μA); 0 έως 20 mA 5μA (1 LSB = 5μA); 1 έως 5 V 1 mV (1 LSB = 1 mV); 0 έως 5 V 1,25 mV (1 LSB = 1,25 mV)
Σήματα εξόδου 0-20 mA / 4-20 mA
Περιγραφή προϊόντος Αναλογική μονάδα εξόδου
Αριθμός καναλιών Δύο (2) κανάλια εξόδου
Αναλογική ακρίβεια εξόδου: 4 έως 20 mA 8μA σε 25oC (77oF); 0 έως 20 mA 10μA σε 25oC (77oF); 1 έως 5 V 50 mV σε 25oC (77oF); 0 έως 5 V 50 mV σε 25oC (77oF)
Ψηφιακή ανάλυση 12 bit, τυπική
Περιοχή 4-20 mA, 0-20 mA
Η ισχύς λήψης είναι 30 mA @ 5 VDC, 215 mA @ 24 VDC (υπολογισμός ή παροχή από τον χρήστη)
Αναλογική ανάλυση 4 έως 20 mA 4μA (1 LSB = 4μA); 0 έως 20 mA 5μA (1 LSB = 5μA); 1 έως 5 V 1 mV (1 LSB = 1 mV); 0 έως 5 V 1,25 mV (1 LSB = 1,25 mV)
Η τάση τροφοδοσίας (ονομαστική) +24 VDC, από απομονωμένο +24 VDC σε πίνακα πίσω ή πηγή τάσης που τροφοδοτείται από τον χρήστη, και +5 VDC από πίνακα πίσω
Περιοχή τάσης εξωτερικής τροφοδοσίας 20 έως 30 VDC (τυπικό 24 VDC)

Περιοχή τάσης εξωτερικής τροφοδοσίας 20 έως 30 VDC
Ταχύτητα ενημέρωσης 5 msec
Απομόνωση 1500 VAC
Δείκτες κατάστασης
Ταχύτητα ενημέρωσης 5 ms όλα τα κανάλια
Εργοστάσιο βαθμονόμησης Χαρακτηρισμένο σε 4μA ανά μέτρηση
Διάμετρος μονάδας 1 διάδρομος
Ανάλυση 4-20 mA 4 μικροάμπερ
Απόλυτη ακρίβεια 4 έως 20 mA ± 8 μA σε 25 βαθμούς Κελσίου (77 βαθμούς Φ), 0 έως 20 mA ± 10 μA σε 25 βαθμούς Κελσίου (77 βαθμούς Φ), 1 έως 5 V ± 50 mV σε 25 βαθμούς Κελσίου (77 βαθμούς Φ),0 έως 5 V ± 50 mV στους 25 βαθμούς C (77 βαθμούς F)
Απομόνωση, πεδίο προς λογική πλευρά 1500 VAC για 1 λεπτό
Η κατάσταση του κύκλου ζωής του προϊόντος διακόπτεται
Τρόπος παροχής ηλεκτρικού ρεύματος 30 mA από τροφοδοσία +5V· 215 mA από τροφοδοσία backplane +24 VDC ή τροφοδοσία χρήστη
Ανάλυση σε 0-20 mA 5 μικροάμπερες
Κατάσταση κύκλου ζωής του προϊόντος Διακοπή/Παρεκλεισμός
Μέγιστη τάση συμμόρφωσης 25 Volt

Εσωτερική κατανάλωση ισχύος 30 mA σε 5 VDC, 215 mA σε 24 VDC Απομονωμένη
Κατάσταση του κύκλου ζωής του προϊόντος* Διακοπή/Παρεκλεισμός

Για το IC693ALG391

Ο IC694ALG391 είναι μια αναλογική μονάδα εξόδου που παλαιότερα κατασκευάζονταν από την GE Fanuc Automation, η οποία τώρα έχει εξαγοραστεί από την Emerson Automation.Η ενότητα αυτή είναι μια ενότητα μίας θέσης που διαθέτει δύο (2) αναλογικά κανάλια εξόδου που παράγει σήματα τάσης και ρεύματος όπως 0-20 mA / 4-20 mA και 1-5VDC / 0-5 VDC ηλεκτρικά σήματαΗ ενότητα αυτή διαθέτει ειδικές ανάλυσεις, ιδίως 4μA (1 LSB = 4μA) σε 4-20 mA, 5μA (1 LSB = 5μA) σε 0-20 mA, 1 mV (1 LSB = 1 mV) σε 1 έως 5 VDC και 1,25 mV (1 LSB = 1,25 mV) σε 0-5 VDC.Η ενότητα αυτή χρησιμοποιείται ειδικότερα για την ενεργοποίηση συσκευών ελέγχου διαμόρφωσης, όπως βαλβίδες ελέγχουΜπορεί επίσης να χρησιμοποιηθεί για την επαναμεταβίβαση σημάτων και τη σύνδεση με μετρητές πάνελ, καταγραφείς δεδομένων και άλλα στοιχεία λήψης.Το IC694ALG391 τοποθετείται σε οποιαδήποτε θέση τοποθέτησης I/O μιας πλακέτας βάσης 5 και 10 slots. Έχει έναν ενιαίο δείκτη κατάστασης Module OK που απεικονίζει τη λειτουργική κατάσταση της μονάδας.Η απόλυτη ακρίβεια της μονάδας είναι 8μA σε θερμοκρασία λειτουργίας 25oC (77oF) όταν έχει ρυθμιστεί για 4 έως 20 mA· 10μA σε 25oC (77oF) για τη διαμόρφωση 0 έως 20 mA· 50 mV σε 25oC (77oF) για λειτουργία 1 έως 5 V και 50 mV σε 25oC (77oF) για λειτουργία 0 έως 5 V.Το IC694ALG391 έχει εσωτερική κατανάλωση ισχύος 30 mA από την τροφοδοσία +5V και 215 mA από την απομονωμένη τροφοδοσία +24 VDC ή πηγή ενέργειας που παρέχεται από τον χρήστη.

Ο IC693ALG391 είναι ένας PLC σειράς 90-30, αναλογική μονάδα εξόδου που παρέχει σήματα εξόδου ρεύματος 0-20 mA / 4-20 mA και σήματα εξόδου τάσης 1-5VDC / 0-5 VDC.Αυτή η μονάδα κατασκευάζεται από την GE Fanuc Automation.Η μονάδα διαθέτει δύο (2) αναλογικά κανάλια εξόδου με ανάλυση 4μA (1 LSB = 4μA) σε 4-20mA· 5μA (1 LSB = 5μA) σε 0 έως 20 mA· 1 mV (1 LSB = 1 mV) σε 1 έως 5 V.25 mV (1 LSB = 1.25 mV) σε ισχύ από 0 έως 5 V, με ροή 30 mA από τροφοδοσία +5 V και 215 mA από τροφοδοσία +24 VDC από τροφοδοσία ή από τροφοδοσία χρήστη.
