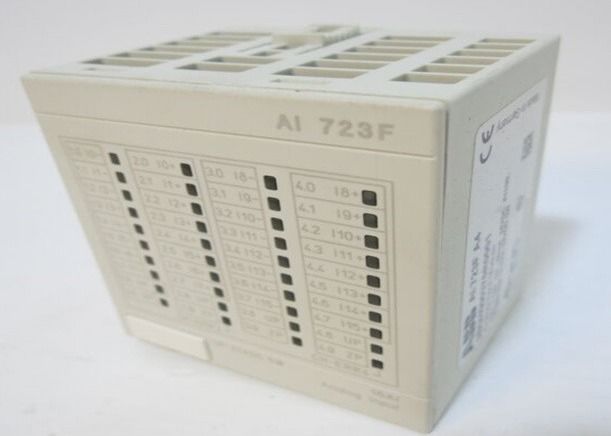

AI723F ABB Ψηφιακή αναλογική μονάδα εισόδου 3BDH000376R0001 16 κανάλια

Ι. Γενικές πληροφορίες

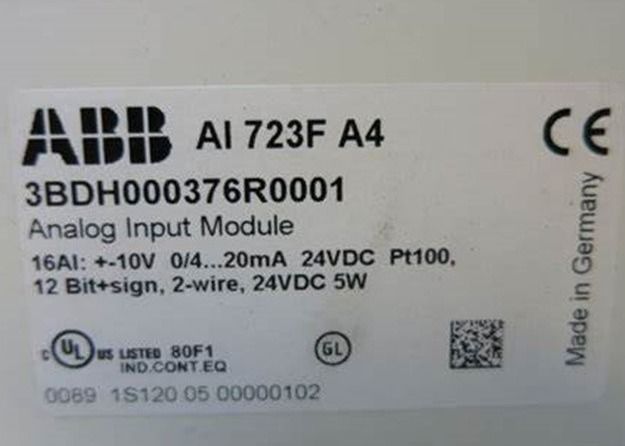

• Ειδικότητα προϊόντος: 3BDH000376R0001
• Ονομασία τύπου ABB: AI 723F Rev. A
• Κατηγορία προϊόντος: I-O_Module
• Επισκόπηση του καταλόγου: Το AI 723F είναι ένα αναλογικό μοντέλο εισόδου υψηλής ευελιξίας σχεδιασμένο για συστήματα βιομηχανικής αυτοματοποίησης,με διαμορφώσιμα κανάλια για την υποστήριξη πολλαπλών τύπων μετρήσεων και απρόσκοπτη ενσωμάτωση με διάφορες αρχιτεκτονικές ελέγχου.

ΙΙ. Βασική λειτουργικότητα και διαμόρφωση

Στο επίκεντρο της μονάδας AI 723F βρίσκονται τα 16 κανάλια εισόδου, τα οποία χωρίζονται σε δύο ξεχωριστές ομάδες.Ένα βασικό πλεονέκτημα αυτής της ενότητας είναι ότι κάθε κανάλι μπορεί να ρυθμιστεί μεμονωμένα για να ανταποκρίνεται σε συγκεκριμένες απαιτήσεις εφαρμογής., εξαλείφοντας την ανάγκη για πρόσθετες εξειδικευμένες ενότητες και αυξάνοντας την ευελιξία του συστήματος.

Η ενότητα υποστηρίζει ένα ευρύ φάσμα τύπων μετρήσεων και εισροών, συμπεριλαμβανομένων:

• Ανίχνευση τάσης: 0...10 V DC ή -10...+10 V DC
• Διάγνωση ρεύματος: 0...20 mA ή 4...20 mA
• Μέτρηση θερμοκρασίας: συμβατό με θερμόμετρα αντοχής πλατίνας (Pt100, Pt1000) και νικελίου (Ni1000), που υποστηρίζουν διαμορφώσεις δύο καλωδίων και τριών καλωδίων
• Λειτουργία ψηφιακής εισόδου: Μπορεί να ρυθμιστεί ως ψηφιακή είσοδος όταν απαιτείται

Από την άποψη της ηλεκτρικής απομόνωσης, τα κυκλώματα εισόδου του μοντέλου είναι ηλεκτρικά απομονωμένα από τα υπόλοιπα ηλεκτρονικά εξαρτήματα του μοντέλου, εξασφαλίζοντας προστασία από παρεμβολές.Πρέπει να σημειωθεί ότι δεν υπάρχει πιθανή απομόνωση μεταξύ των μεμονωμένων καναλιών εντός της μονάδας..

ΙΙΙ. Συμβατότητα και πεδίο εφαρμογής

Το AI 723F έχει σχεδιαστεί για ευέλικτη χρήση σε διάφορες βιομηχανικές ρυθμίσεις ελέγχου, με συμβατότητα που περιλαμβάνει:

• Τα συστήματα απομακρυσμένης I/O PROFIBUS (που λειτουργούν ως PROFIBUS Slave)
• Άμεση ενσωμάτωση I/O με ελεγκτές AC 700F και AC 900F της ABB
• Απαιτεί ζεύξη με τερματικές μονάδες TU 715 F ή TU 716 F για βέλτιστη λειτουργία

Ο πολυλειτουργικός σχεδιασμός του το καθιστά κατάλληλο για διάφορα βιομηχανικά σενάρια όπου η ακριβής μέτρηση και συλλογή αναλογικών σημάτων (τάσεις, ρεύματα,Η θερμοκρασία) είναι κρίσιμη για τον έλεγχο και την παρακολούθηση της διαδικασίας..

IV. Τεχνικές και φυσικές προδιαγραφές

4.1 Ηλεκτρική απόδοση

• Τύπος καναλιού: Αναλογική είσοδος (AI)
• Συνολικά κανάλια εισόδου: 16
• Ανάλυση: 12 bit + σημάδι
• Υποστηριζόμενα σήματα εισόδου: ±10 V, 0/4 ̇20 mA, 24 VDC, Pt100, Pt1000, Ni1000

4.2 Φυσικές διαστάσεις και βάρος

• Διάμετρος/μήκος: 54 mm
• Υψόμετρο του δικτύου: 76 mm
• Διάμετρος: 67,5 mm
• Καθαρό βάρος: 0,15 kg

4.3 Πληροφορίες για τις παραγγελίες και τα τελωνεία

• Κωδικός ΕΣ: 853890 (Μέρη ηλεκτρικών μηχανών και εξοπλισμού· Μέρη συσκευών των κλάσεων 8535, 8536 ή 8537;
• Αριθμός δασμολογικού δασμού: 85389099

V. Περιβαλλοντική συμμόρφωση

• Συμμόρφωση με το RoHS: συμμορφώνεται με την οδηγία 2011/65/ΕΕ της ΕΕ και την τροποποίησή της 2015/863 (ημερομηνία 22 Ιουλίου 2019)
• Κατηγορία ΑΗΗΕ: Κατηγορία 5 ️ Μικρός εξοπλισμός (χωρίς εξωτερικές διαστάσεις μεγαλύτερες από 50 cm)
