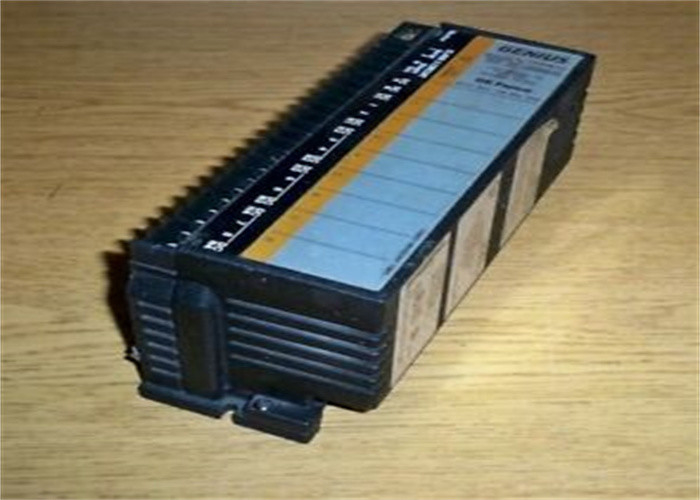

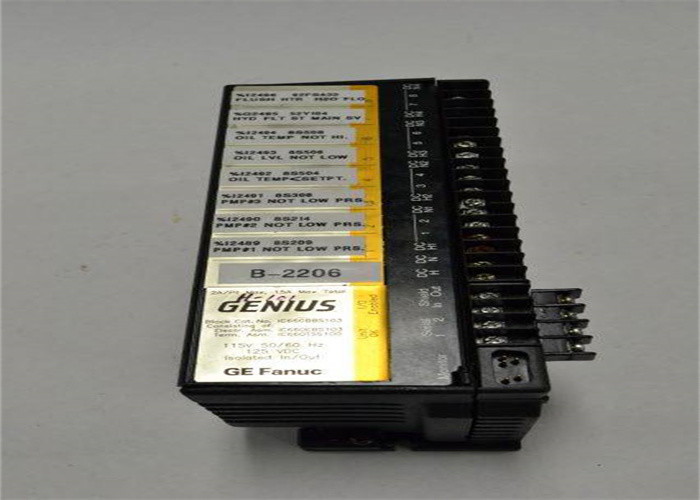

GE IC660BBS103 GENERAL ELECTRIC GENIUS BLOCK ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΧΑΜΗΛΗΣ ΔΙΑΡΡΟΗΣ ΑΠΟΜΟΝΩΜΕΝΗ I/O

Λεπτομέρειες προϊόντων:

• IC660BBS103
• ΔΙΑΚΟΜΜΕΝΟΣ ΑΠΟ ΤΟΝ ΚΑΤΑΣΚΕΥΑΣΤΗ
• I/O ΕΝΟΤΗΤΑ
• ΦΡΑΓΜΟΣ ΜΕΓΑΛΟΦΥΙΑΣ
• 8 ΚΥΚΛΩΜΑ
• ΔΎΝΑΜΗ 115 VDC VAC/125
• ΓΙΑ 2 Η 3 ΕΙΣΑΓΩΓΕΣ ΔΙΑΚΟΠΤΩΝ ΚΑΛΩΔΙΩΝ
• ΣΙΓΟΥΡΑ ΔΙΑΓΝΩΣΤΙΚΑ ΔΙΑΚΟΠΤΩΝ
• Η ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΕΡΓΟΣΤΑΣΙΩΝ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΣΕΙ. RADWELL ΔΎΟ ΕΤΏΝ ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗ

Το IC660BBS103 είναι ένας απομονωμένος I/O φραγμός οκτώ κυκλωμάτων από τη Γερμανία Fanuc. Ο φραγμός έχει μια εκτιμημένη τάση 115 VAC ή 125 VDC με μια σειρά τάσης εισαγωγής μεταξύ 93 VAC και 132 VAC. Η σειρά τάσης παραγωγής ποικίλλει από 105 έως 132 VDC με ένα ρεύμα φορτίων δύο Amps για κάθε σημείο παραγωγής.

Η απομόνωση του φραγμού IC660BBS103 μπορεί να αντισταθεί μια τάση 250 VAC ή VDC μεταξύ δύο ομάδων ή μεταξύ μιας ομάδας και ενός εδάφους. Έχει μια παροδική εκτίμηση 2000V για κάθε 10 δευτερόλεπτα. Ο φραγμός μπορεί να τροφοδοτηθεί διαφορετικά από τα κυκλώματα με τη δύναμη που είναι είτε εναλλασσόμενο ρεύμα είτε συνεχές ρεύμα. Η ισχύς ελέγχου του φραγμού μπορεί να τρυπηθεί από τις τάσεις των εισόδου-εξόδου συσκευών που συνδέονται με καλώδιο στα τερματικά. Υπάρχει ηλεκτρονικό λιώσιμο για κάθε κύκλωμα που χρησιμοποιείται για την παραγωγή. Το κύκλωμα διακόπτει αμέσως μετά από πέντε μικροδευτερόλεπτα σε περίπτωση βραχυκυκλώματος. Το κύκλωμα μπορεί έκτοτε να ξαναξεκινήσουν χρησιμοποιώντας ένα φορητό όργανο ελέγχου ή μια ΚΜΕ. Μερικοί από τους διαγνωστικούς ελέγχους περιλαμβάνουν την ανίχνευση των ξαφνικών κλεισιμάτων, της υπερφόρτωσης τάσης, της υπερθέρμανσης, και της ανίχνευσης της απώλειας ισχύος στα κυκλώματα.

Κατά τη διάρκεια του μονταρίσματος φραγμών, είναι ενδεδειγμένο να τοποθετηθεί ο φραγμός σε μια προστατευτική περίφραξη, καθαρός και απαλλαγμένος από τους μολυσματικούς παράγοντες. Μπορεί να είναι τοποθετημένη αντιμετώπιση πάνω η κάτω. Είναι σημαντικό να αφεθούν δύο ίντσες του διαστήματος μεταξύ των φραγμών για τον άφθονο εξαερισμό. Κατά τη διάρκεια της καλωδίωσης τομέων, όλα τα τερματικά θα δεχτούν 1 καλώδιο AWG #12 ή 2 καλώδια AWG #14. Το ελάχιστο μέγεθος καλωδίων που συστήνεται είναι AWG #22. Τα τερματικά δαχτυλιδιών μέχρι 0,27 ιντσών μπορούν να προσαρμοστούν από το φραγμό. Η συνιστώμενη ροπή για τις τελικές βίδες είναι λειτουργούσα θερμοκρασία 0,678 N/M. για τις σειρές IC660BBS103 από 0-60o Γ με τη θερμοκρασία αποθήκευσης που είναι -40o Γ σε 80o Γ.
