AB SLC 500 Model 1746 Input Module Είσοδοι DC γενικής χρήσης

Μονάδα εισόδου AB SLC 500 Model 1746Είσοδοι DC γενικής χρήσης

Η μονάδα εισόδου AB SLC 500 Model 1746 λαμβάνει και αποθηκεύει ψηφιακά μετατρεπόμενα αναλογικά δεδομένα στον πίνακα εικόνων της για ανάκτηση από όλους τους σταθερούς και αρθρωτούς επεξεργαστές SLC 500.Η μονάδα υποστηρίζει συνδέσεις από οποιονδήποτε συνδυασμό έως και οκτώ αναλογικών αισθητήρων τάσης ή ρεύματος.
Οι προγραμματιζόμενοι ελεγκτές SLC 500 παρέχουν εξαιρετική αξία με εκτεταμένες δυνατότητες για την αντιμετώπιση ενός ευρέος φάσματος εφαρμογών, συμπεριλαμβανομένου του χειρισμού υλικών, του ελέγχου HVAC, των λειτουργιών συναρμολόγησης υψηλής ταχύτητας, του μικρού ελέγχου διεργασιών, του απλού ελέγχου κίνησης και του SCADA.

Τεχνικές Προδιαγραφές
Τάση Λειτουργίας: 85...132V AC
Καθυστέρηση σήματος, Μέγ.: ενεργό = 35 ms, απενεργοποιημένο = 45 ms
Ρεύμα εκτός κατάστασης, Μέγιστο : 2 mA
Αριθμός εισόδων: 16
Backplane Current Load @ 5V : 85 mA
Εφαρμογές: Είσοδοι AC γενικής χρήσης 120V

Τεχνικές προδιαγραφές για το 1746-IV16

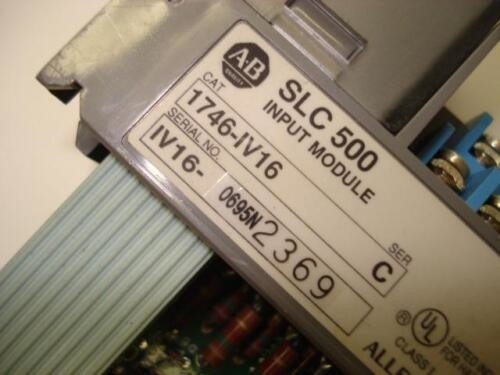

Περίπου 1746-IV16

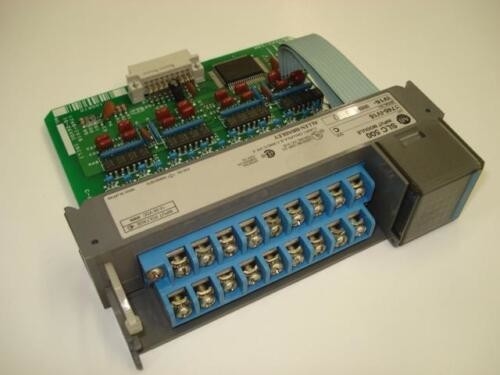

Το AB 1746-IV16 είναι μια μονάδα διακριτής εισόδου SLC 500.Αυτή η μονάδα διαθέτει δεκαέξι (16) κανάλια εισόδου πηγής, που χρησιμοποιούνται ιδανικά για τη διασύνδεση συσκευών ηλεκτρικής σηματοδότησης, όπως διακόπτες, βοηθητικές επαφές, αισθητήρες και άλλες συσκευές που παρέχουν δυαδικές ή ON/OFF καταστάσεις σήματος.

Το 1746-IV16 υποστηρίζει τη διαμόρφωση καλωδίωσης πηγής.Συνήθως, οι συσκευές εισόδου φέρουν την τάση σήματος και στέλνουν αυτήν την τάση προς τη μονάδα εισόδου μέσω της διαμόρφωσης καλωδίωσης νεροχύτη.Σε ορισμένα σενάρια, ορισμένες συσκευές ηλεκτρικής σηματοδότησης δεν φέρουν τάση σήματος εισόδου.Αυτό συμβαίνει όταν μπορεί να χρησιμοποιηθεί το 1746-IV16 όπου, η ίδια η μονάδα παρέχει την τάση σήματος στον βρόχο και στη συνέχεια επιστρέφει αυτά τα κανάλια εισόδου της μονάδας όταν αλλάξει η κατάσταση σήματος της συσκευής.

Κάθε κανάλι του 1746-IV16 έχει σχεδιαστεί για να λειτουργεί με ονομαστική τάση 24 VDC, ωστόσο, δέχεται εύρος τάσης 10-30 VDC.Επιπλέον, το καθένα απαιτεί ονομαστικό ρεύμα εισόδου 8 mA στα 24 VDC.Η μέγιστη τάση εισόδου σε κατάσταση λειτουργίας είναι 5,0 VDC και το μέγιστο ρεύμα εισόδου σε κατάσταση απενεργοποίησης είναι 1 mA.Κάθε κανάλι εμφανίζει μέγιστο χρόνο καθυστέρησης σήματος 8 ms για μεταβάσεις ON σε OFF και OFF σε ON.

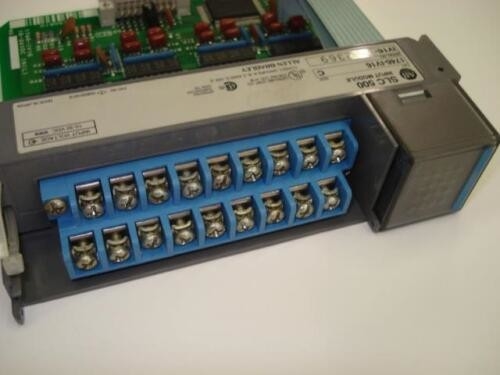

Το 1746-IV16 είναι μια μονάδα ευρείας υποδοχής που εγκαθίσταται απευθείας σε οποιαδήποτε διαθέσιμη υποδοχή του πλαισίου 1746.Μπορεί να χρησιμοποιηθεί ως τοπική μονάδα I/O ή απομακρυσμένη μονάδα I/O.Έρχεται με 16 ενδείξεις κατάστασης LED, καθεμία από τις οποίες έχει οριστεί για την παρακολούθηση της κατάστασης των καναλιών εισόδου.Έρχεται επίσης προεγκατεστημένο με αφαιρούμενο μπλοκ ακροδεκτών που επιτρέπει την αρθρωτή καλωδίωση και την απλοποιημένη αντικατάσταση της μονάδας σε περίπτωση δυσλειτουργίας της μονάδας.

Το 1746-IV16 έχει μέγιστο ρεύμα και τάση εκτός κατάστασης 1 mA και 5 Volts DC.Έχει ονομαστικό ρεύμα εισόδου 8 mA στα 24 Volts DC και μέγιστη απαγωγή ισχύος 3,6 Watt.Βρίσκει εφαρμογές σε εισόδους DC γενικής χρήσης σε σύστημα SLC 500.Η μονάδα 1746-IV16 είναι υπεύθυνη για τη λήψη και την αποθήκευση ψηφιακά μετατρεπόμενων αναλογικών δεδομένων στον πίνακα εικόνων δεδομένων της, τα οποία θα ανακτηθούν από όλους τους αρθρωτούς και σταθερούς επεξεργαστές SLC 500.Υποστηρίζει συνδέσεις από έως και 8 αισθητήρες ή ενεργοποιητές για διάφορες εφαρμογές.Η μονάδα 1746-IV16 συνοδεύεται από αφαιρούμενα μπλοκ ακροδεκτών, εξαλείφοντας την ανάγκη αποσύνδεσης οποιουδήποτε από τα καλώδια και καθιστώντας εύκολη την αντικατάσταση της μονάδας.Περιλαμβάνει επίσης κύκλωμα φίλτρου και οπτικό σύνδεσμο για μείωση θορύβου σήματος.Οι τιμές εισόδου της μονάδας 1746-IV16 είναι εύκολα προσβάσιμες από επεξεργαστές SLC 500 που χρησιμοποιούν προγραμματισμό Ladder Logic.Η αντιμετώπιση προβλημάτων γίνεται ευκολότερη με ενδείξεις LED που εμφανίζουν αξιολογήσεις κατάστασης εισόδου.Το σύστημα SLC 500 χρησιμοποιεί μια πλατφόρμα υλικού που βασίζεται σε κοινή χρήση, η οποία περιλαμβάνει διάφορους συνδυασμούς ψηφιακών και αναλογικών I/O, εξοικονομώντας έτσι κόστος και χώρο.Το 1746-IV16 προορίζεται για χρήση σε περιβάλλον με εύρος θερμοκρασίας από 0 έως 60 βαθμούς Κελσίου (32 έως 140 βαθμούς Φαρενάιτ) και εύρος σχετικής υγρασίας χωρίς συμπύκνωση 5 έως 95%.
