Μονάδα ελέγχου μονάδων ψηφοφορίας δύναμης SS823 3BSE038226R1 ABB για την περιττή παροχή ηλεκτρικού ρεύματος

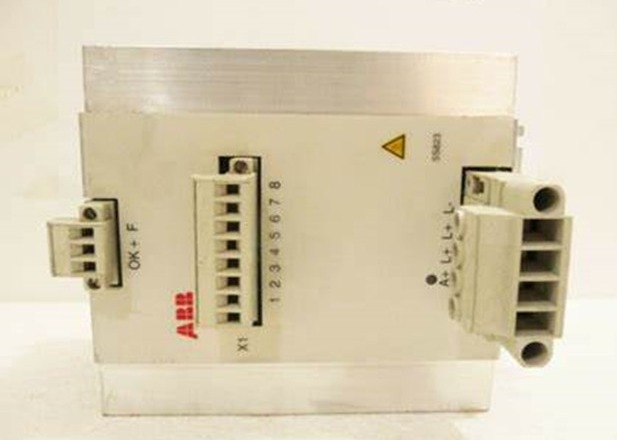

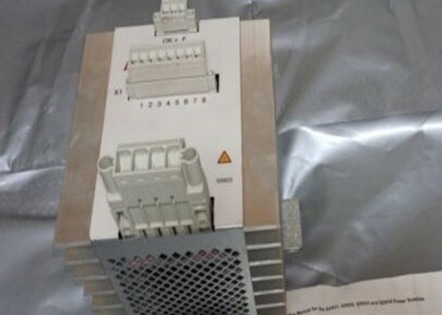

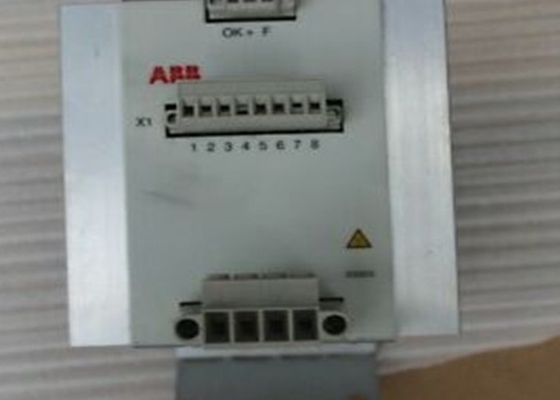

SS823 3BSE038226R1 μονάδα ψηφοφορίας ενέργειας της ABB

Οι μονάδες ψήφου SS822Z, SS823 και SS832 έχουν σχεδιαστεί ειδικά για να λειτουργούν ως μονάδα ελέγχου σε μια υπερβολική διαμόρφωση τροφοδοσίας.Οι συνδέσεις εξόδου από δύο μονάδες τροφοδοσίας ηλεκτρικής ενέργειας συνδέονται με την μονάδα ψηφοφορίας.

Η μονάδα ψήφου διαχωρίζει τις περιττές μονάδες τροφοδοσίας, επιβλέπει την τροφοδοτούμενη τάση και παράγει σήματα εποπτείας που συνδέονται με τον καταναλωτή ενέργειας.τοποθετείται στο μπροστινό πάνελ της μονάδας ψηφοφορίαςΤαυτόχρονα με το πράσινο LED που φωτίζειμια ελεύθερη επαφή τάσης κλείνει το μονοπάτι προς την αντίστοιχη σύνδεσηΤα επίπεδα ταξιδιού της μονάδας είναι προεπιλεγμένα.

Το σύστημα AC 800M High Integrity και το συνδεδεμένο σύστημα S880 High Integrity I/O (συμπεριλαμβανομένης της ισχύος πεδίου) τροφοδοτούνται από τροφοδοσία SELV ή PELV (π.χ.SD83x) συνδέεται μέσω του ψηφοφόρου ισχύος SS823Η μονάδα ψήφου SS823 έχει διπλό κύκλωμα προστασίας υπερεμάνσεως στην είσοδο.

Κωδικός ΕΣ:853710-- Πίνακες, πάνελ, κονσόλες, γραφεία, ντουλάπια και άλλες βάσεις, εξοπλισμένες με δύο ή περισσότερες συσκευές της κλάσης 85.35 ή 85.36, για ηλεκτρικό έλεγχο ή διανομή ηλεκτρικής ενέργειας, συμπεριλαμβανομένων εκείνων που ενσωματώνουν όργανα ή συσκευές του κεφαλαίου 90, και συσκευές αριθμητικού ελέγχου,Άλλα από τα μηχανήματα διακόπτη της κλάσης 85.17.- Για τάσεις που δεν υπερβαίνουν τα 1000 V
