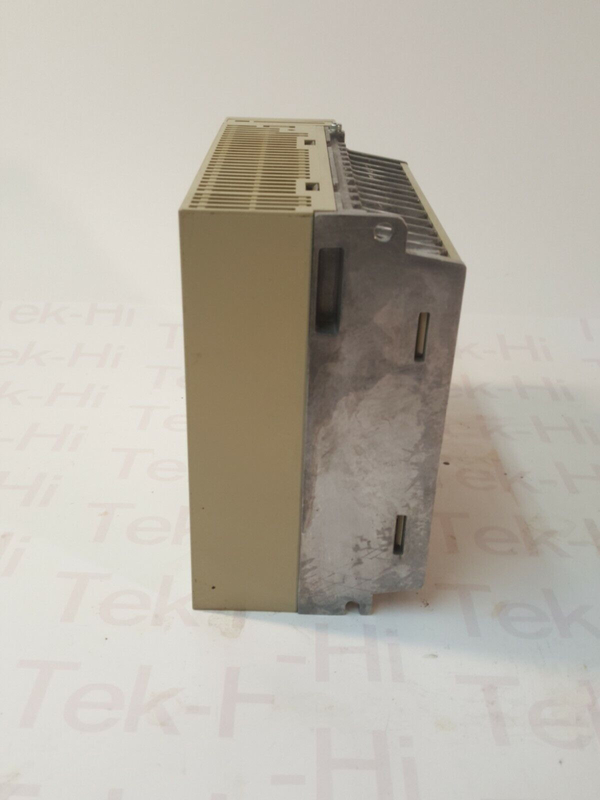

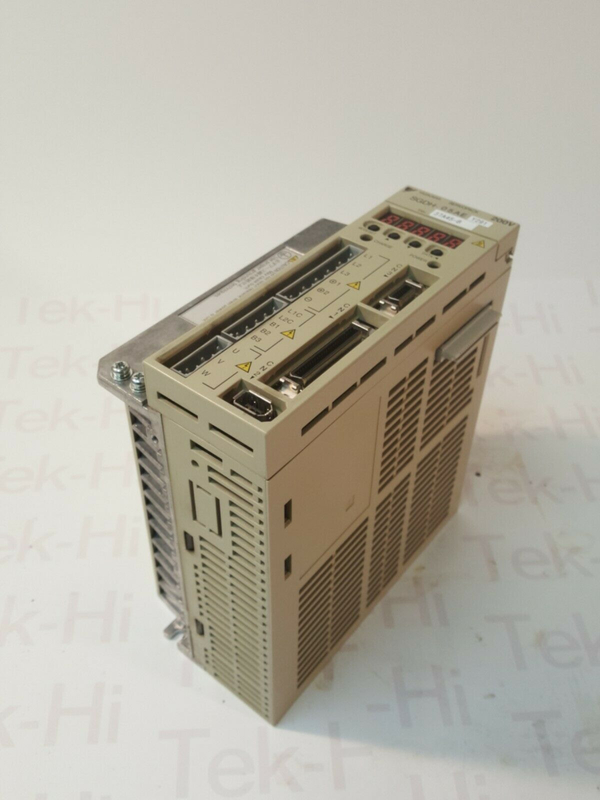

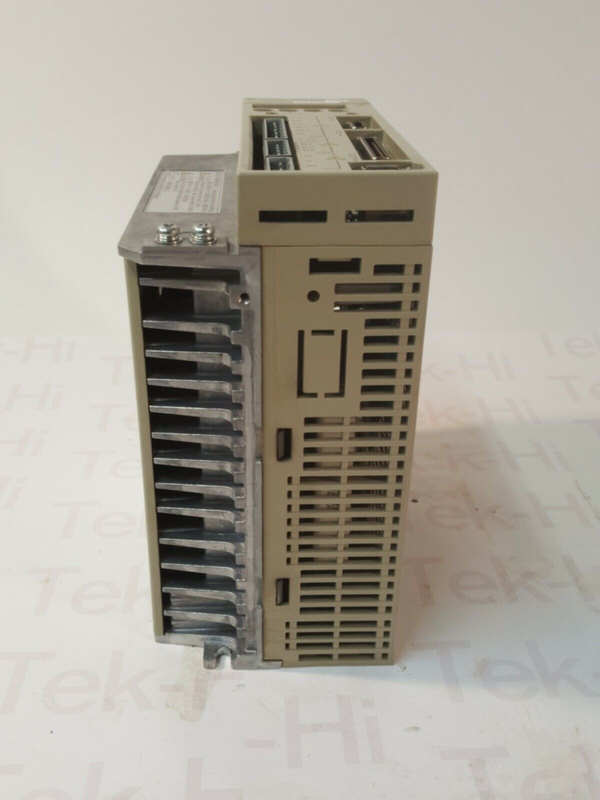

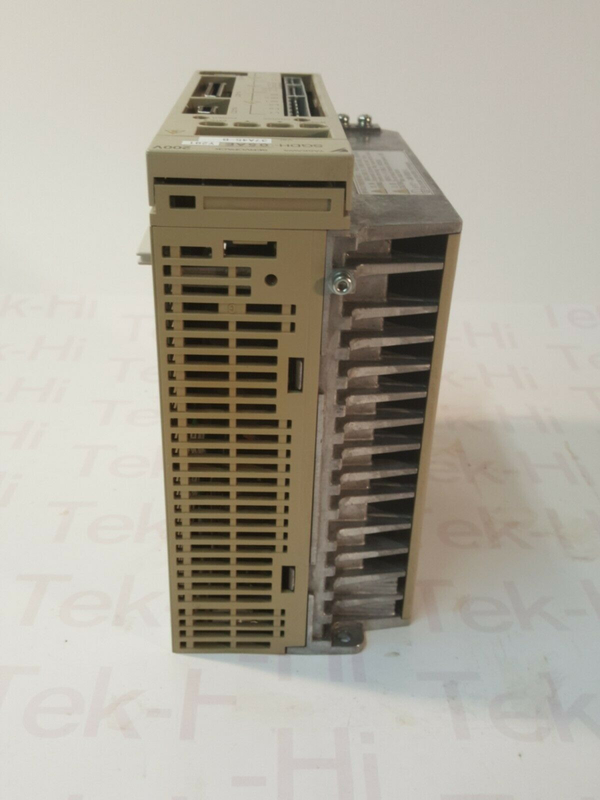

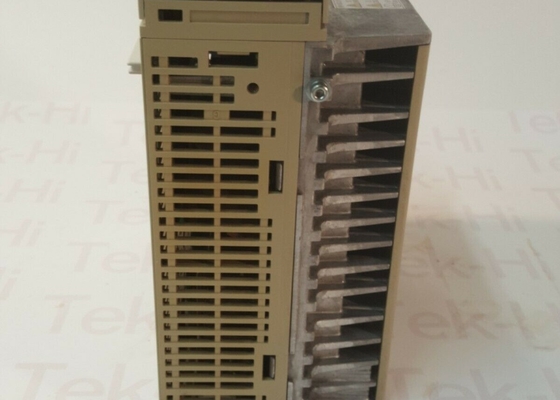

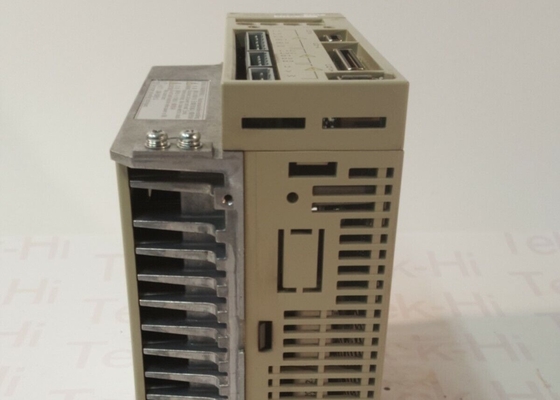

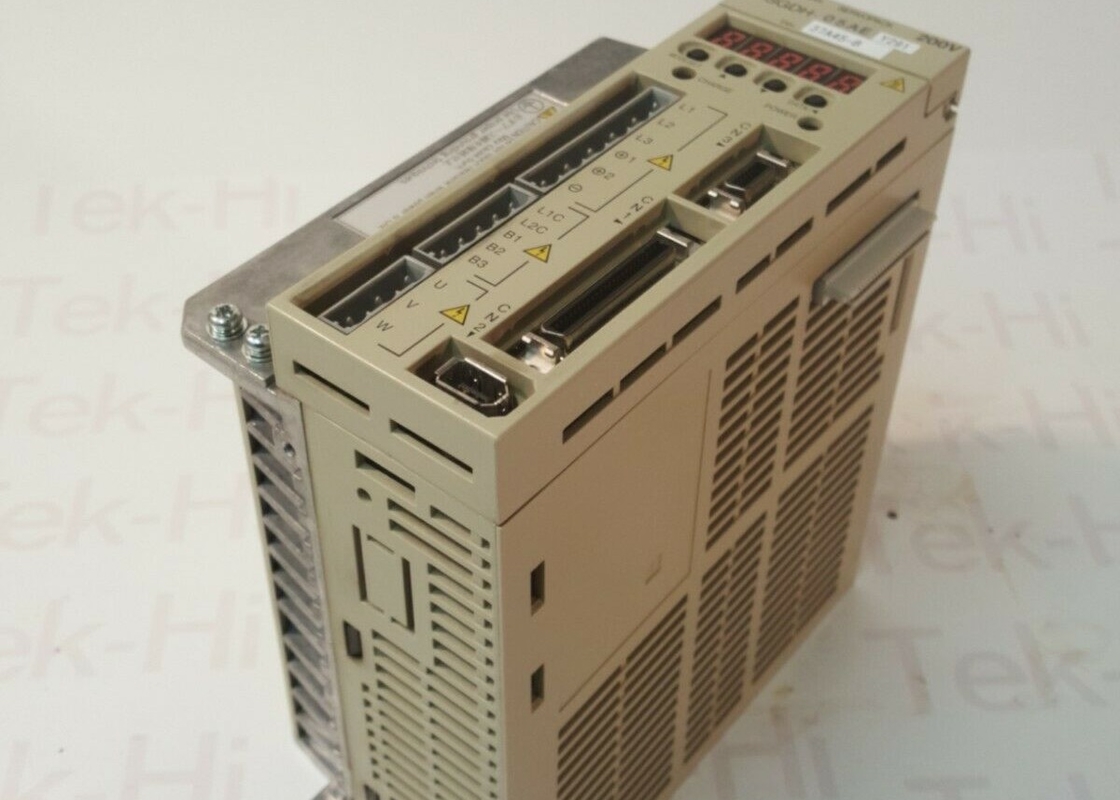

Σερβο Drive sgdh-05AE Amp YASKAWA για CNC που επεξεργάζεται την αυτοματοποίηση ρομποτικής στη μηχανή

Η YASKAWA SGDH-05AE SERVOPACK DRIVE INPUT- 4,0 AMP / 3 PHASE / 200-230 VAC / 50/60 HZ OUTPUT- 0,67 HP / 3,8 AMP / 3 PHASE

Περισσότερες πληροφορίες:

Η Σ-II σειρά SGDH SERVOPACK μονάδα κίνησης SGDH-05AE είναι ένα ενισχυτή σερβο που κατασκευάζεται από την Yaskawa για χρήση με εφαρμοστέες μονάδες σερβοκινητήρων.Η μονάδα SGDH-05AE είναι μια τριφασική μονάδα SERVOPACK 200 V που μπορεί να χρησιμοποιηθεί σε τομείς όπως η επεξεργασία CNC, ρομποτική και αυτοματοποίηση καθώς και άλλους τομείς.

Χαρακτηριστικά του SGDH-05AE

Η παροχή ενέργειας και οι απώλειες ενέργειας για το servo pack της Yaskawa SGDH-05AE

Η Yaskawa SGDH-05AE είναι μια μονάδα τριστάσης 200 V SERVOPACK που διαθέτει μονάδα τριστάσης 200-230 V 50 / 60 Hz 4 A. Η έξοδος AC για αυτή τη μονάδα είναι 3 φάσης 0-230 V, 0-300 Hz, 3,8 A.και 0Η θερμοκρασία λειτουργίας του περιβάλλοντος για την εν λόγω μονάδα κίνησης είναι 0-55°

Η ονομαστική απώλεια ισχύος του κύριου κυκλώματος για την τριφασική μονάδα κίνησης 200 V είναι 27 W με συνολική ονομαστική απώλεια ισχύος 54 W.

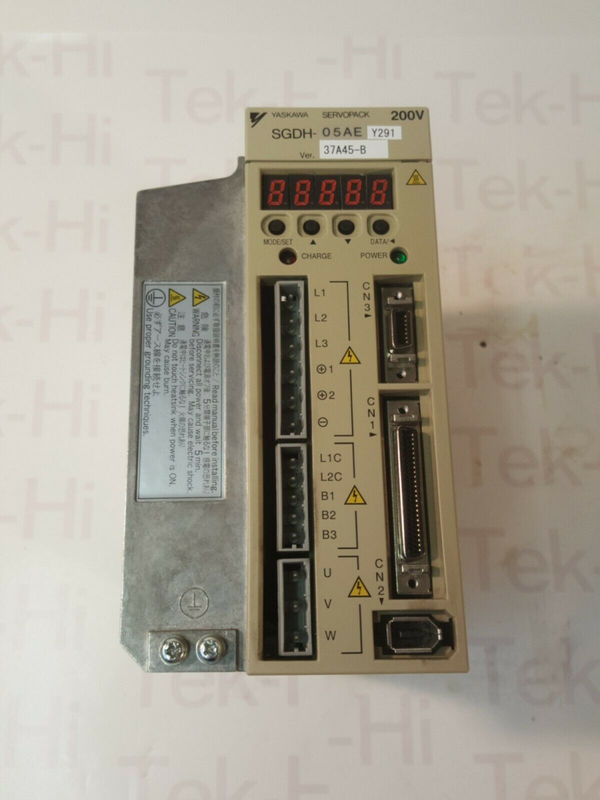

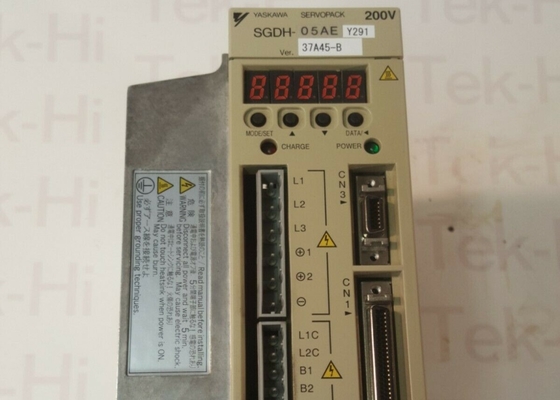

Στο μπροστινό πάνω δεξί μέρος της μονάδας κίνησης Yaskawa SGDH-05AE βρίσκεται ένας συνδετήρας αναλογικής οθόνης CN5.Η οθόνη πίνακα του Servo pack είναι ένα 5 ψηφίωνΗ οθόνη οθόνης χρησιμοποιείται για την εμφάνιση πολλών πτυχών του SERVOPACK SGDH-05AE.Η οθόνη οθόνης βρίσκεται εντός του χειριστή οθόνης η οποία περιέχει επίσης τα πλήκτρα οθόνης που χρησιμοποιείται για τη ρύθμιση των παραμέτρων.

Οι δύο δείκτες που βρίσκονται κάτω από τον χειριστή του πάνελ είναι ο δείκτης φόρτισης και ο δείκτης ενεργοποίησης.Συνεχίζει να παραμένει ON όσο το κύριο κύκλωμα τροφοδοσίας ενέργειας πυκνότητα διατηρεί ένα φορτίο. Λάβετε υπόψη ότι η τροφοδοσία μπορεί να αποσυνδεθεί ενώ η φόρτιση παραμένει εντός της μονάδας.

Η αναγεννητική αντίσταση και το SGDH-05AE SERVOPACK

Η αναγεννητική αντίσταση μπορεί να λειτουργήσει με το SGDH-05AE SERVOPACK.

Η ισχύς που επιστρέφει στην πλευρά του servo amp όταν ο servo motor λειτουργεί σε λειτουργία γεννήτριας περιγράφεται ως αναγεννητική ισχύς.Απορροφάται φορτώντας τον πυκνωτή εξομάλυνσηςΣε περίπτωση που ο πυκνωτής έχει υπερβεί το όριο φόρτισης του, η αναγεννητική αντίσταση μειώνει την αναγεννητική ισχύ.

Σε ποιες συνθήκες ο κινητήρας Yaskawa λειτουργεί σε κατάσταση αναγέννησης; Οι τρεις περιοχές είναι:

-Αποβράδυνση για να σταματήσει κατά τη διάρκεια της διαδικασίας επιτάχυνσης/αποβράδυνσης

- Με φορτίο στον κάθετο άξονα

- Κατά τη συνεχή λειτουργία με τον κινητήρα servo που κινείται από την πλευρά του φορτίου

Η ενσωματωμένη αναγεννητική αντίσταση του ενισχυτή σέρβο χρησιμοποιείται μόνο για βραχυπρόθεσμη λειτουργία, όπως η περίοδος διακοπής της επιβράδυνσης.Μια εξωτερική αναγεννητική αντίσταση πρέπει να εγκατασταθεί όταν η αναγεννητική ισχύς είναι πολύ μεγάλη για την ικανότητα επεξεργασίας του ενισχυτή σερβο.
