Μεταβλητές τεχνικές Unidrive SP 60HP 45kW 400VAC ελέγχου Drive συχνότητας του EMERSON SP4402

Τεχνικές Unidrive SP ελέγχου του EMERSON SP4402 - 66 λίβρες, 60 HP, 45 KW, 83 amps, εναλλασσόμενο ρεύμα 400V, ΝΈΟΣ ΑΡΧΙΚΌΣ.

Περισσότερες πληροφορίες:

Το SP4402 400 Β, η διπλός-εκτιμημένη κίνηση κατασκευάζεται από τις τεχνικές ελέγχου για τη γραμμή UNIdrive κινήσεων εναλλασσόμενου ρεύματος. Για το κανονικό καθήκον, η εφαρμογή χρησιμοποιεί τις μόνος-αερισμένες μηχανές επαγωγής, πρέπει να είναι ικανή της χαμηλής υπερφόρτωσης, και δεν πρέπει να απαιτήσει την πλήρη ροπή όταν χρησιμοποιείται με τις χαμηλές ταχύτητες.

Για βαρέων καθηκόντων, η εφαρμογή χρειάζεται τη σταθερή ροπή ή πρέπει να είναι ικανή της υψηλής υπερφόρτωσης, πλήρης ροπή ανάγκης με τις χαμηλές ταχύτητες. Σε βαρέων καθηκόντων, που είναι η προεπιλογή, η θερμική προστασία τίθεται ως στόχος να προστατεύσει και τις μηχανές επαγωγής και τις σερβο μηχανές.

Χαρακτηριστικά γνωρίσματα

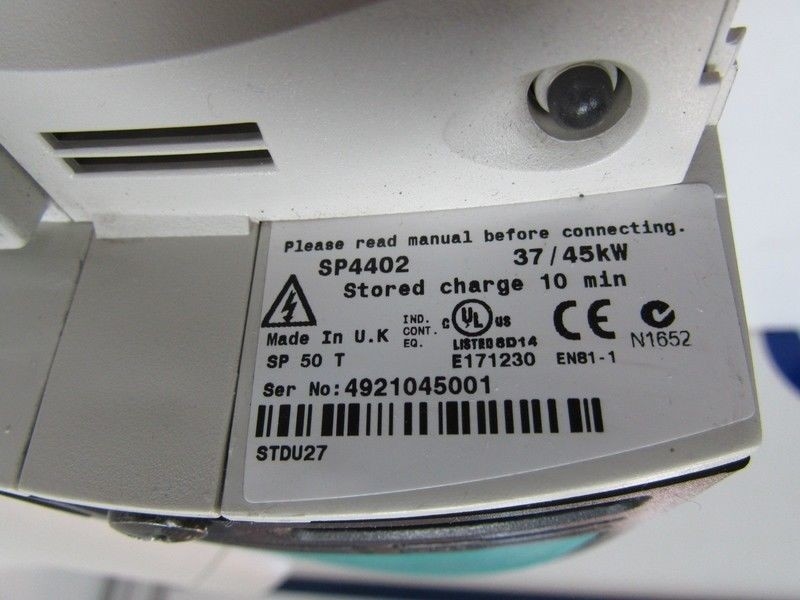

Η ενότητα κίνησης τεχνικών SP4402 400 Β ελέγχου (380V σε 480V ±10%) έχει μια κανονική ανώτατη συνεχή παραγωγή καθήκοντος 83 Α. Η κανονική ονομαστική δύναμη καθήκοντος σε 400 Β είναι 45 KW. Η κανονική εκτίμηση δύναμης μηχανών καθήκοντος σε 460 Β είναι 60 HP. Το κανονικό μέγιστο ρεύμα καθήκοντος για το SP4402 είναι 91 Α.

Για βαρέων καθηκόντων, το μέγιστο συνεχές ρεύμα παραγωγής Unidrive είναι 74 Α. Το open-loop μέγιστο ρεύμα σε βαρέων καθηκόντων είναι 111 Α, και το μέγιστο ρεύμα κλειστών βρόγχων σε βαρέων καθηκόντων είναι 129,5 Α. Η ονομαστική δύναμη σε 400 Β είναι 37 KW και η δύναμη μηχανών σε 460 Β είναι 60 HP στο βαρέων καθηκόντων τρόπο.

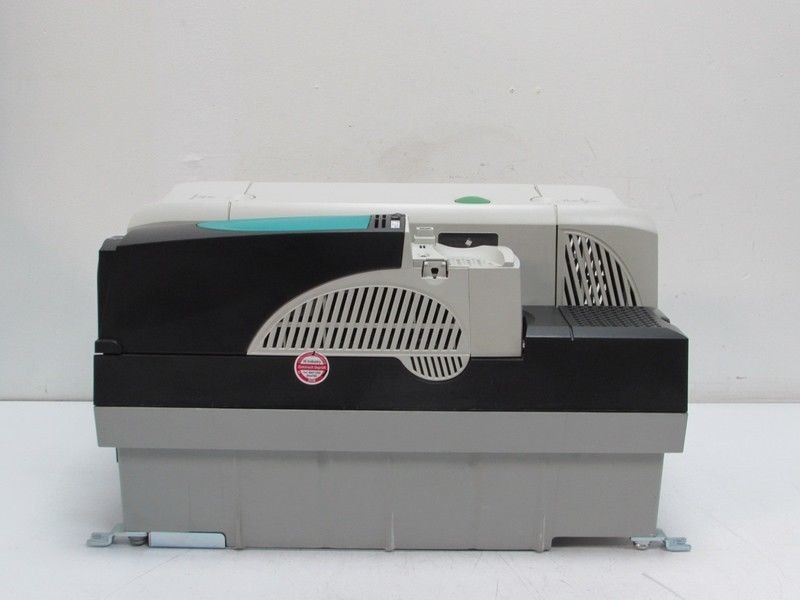

Στο τοπ αριστερό μέτωπο των τεχνικών ελέγχου SP4402 είναι η σύνδεση ανεφοδιασμού εναλλασσόμενου ρεύματος. Δίπλα στο εναλλασσόμενο ρεύμα η σύνδεση ανεφοδιασμού, στο δικαίωμα, είναι οι συνδέσεις ΣΥΝΕΧΟΎΣ ανεφοδιασμού. Το εσωτερικό φίλτρο EMC είναι κάτω από τη σύνδεση ανεφοδιασμού εναλλασσόμενου ρεύματος.

Τα μπροστινά κατώτατα χαρακτηριστικά γνωρίσματα του Unidrive SP4402 είναι οι συνδετήρες μηχανών και ο αντιστάτης φρένων. Είναι αριστερούς στον μπροστινό και τη μέση αντίστοιχα, ακολουθούμενος από τη χαμηλή τάση ο ΣΥΝΕΧΗΣ τρόπος επιτρέπει την περιοχή που βρίσκεται στο μπροστινό κατώτατο δικαίωμα.

Πλεονεκτήματα:

Οι τεχνικές SP4402 ελέγχου χρησιμοποιούν τις ενότητες επιλογής για τη βέλτιστη απόδοση. Οι ενότητες επιλογής διαθέσιμες για το SP4402 Unidrive περιλαμβάνουν διάφορες κωδικοποιημένες διά χρώματος ενότητες λύσης. Υπάρχουν πέντε ανατροφοδοτούν ενότητες επιλογής, επτά I/O ενότητες επέκτασης αυτοματοποίησης, 5 ενότητες εφαρμογής για την αυτοματοποίηση, και εννέα ενότητες λύσεων Fieldbus. Το SP4402 έχει επίσης τις επιλογές αριθμητικών πληκτρολογίων.

ΣΗΜΕΙΩΣΗ:
Οι τεχνικές SP4402 ελέγχου κατασκευάζονται για την εγκατάσταση σε μια περίφραξη. Μερικές τοποθετώντας επιλογές περιλαμβάνουν IP54 ως πρότυπα ή μοντάρισμα μέσω-επιτροπής. Χαρακτηριστικά γνωρίσματα για να εξετάσει πότε η εγκατάσταση είναι η ταξινόμηση περιφράξεων και το σχεδιάγραμμα, η συναρμολόγηση ενότητας λύσεων επιλογής και πώς αυτή θα αρμόσει στην περίφραξη, τις τοποθετήσεις ροπής, και τελικά τη θέση του τερματικού. Η εκτίμηση IP του SP4402 εξαρτάται από την εγκατάσταση της κίνησης.

Υπάρχει προστασία που εξετάζει για την εγκατάσταση συμπεριλαμβανομένων των επιπέδων υγρασίας στην περιοχή εγκαταστάσεων κίνησης. Αυτό περιλαμβάνει το ψεκάζοντας και στάζοντας νερό καθώς επίσης και συμπύκνωση. Μια άλλη εκτίμηση είναι μόλυνση με τα υλικά που είναι ηλεκτρικά αγώγιμες ή σκονισμένες περιοχές που θα μπορούσαν να πειράξουν τη δυνατότητα του ανεμιστήρα να δροσίσουν. Δεν πρέπει να εγκατασταθεί στις περιοχές που θα μπορούσαν ενδεχομένως να έχουν την απαγορευτική ροή αέρος ή την έκθεση στα διαβρωτικά αέρια. Η κίνηση τεχνικών ελέγχου πρέπει να χρησιμοποιηθεί και να αποθηκευτεί στις σειρές που διευκρινίζονται στο εγχειρίδιο χρηστών.
