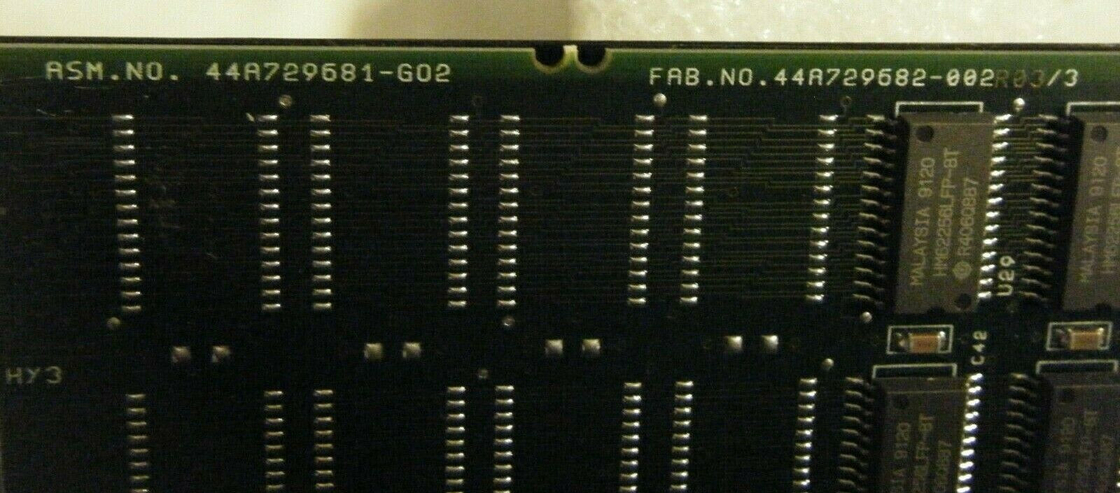

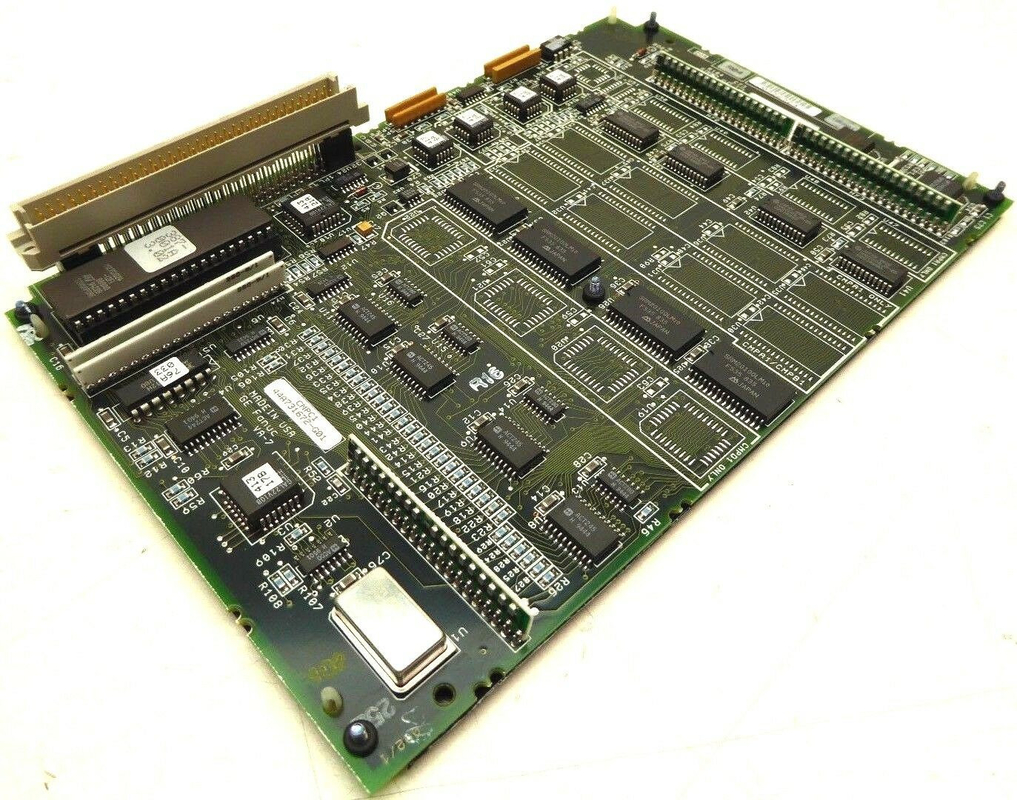

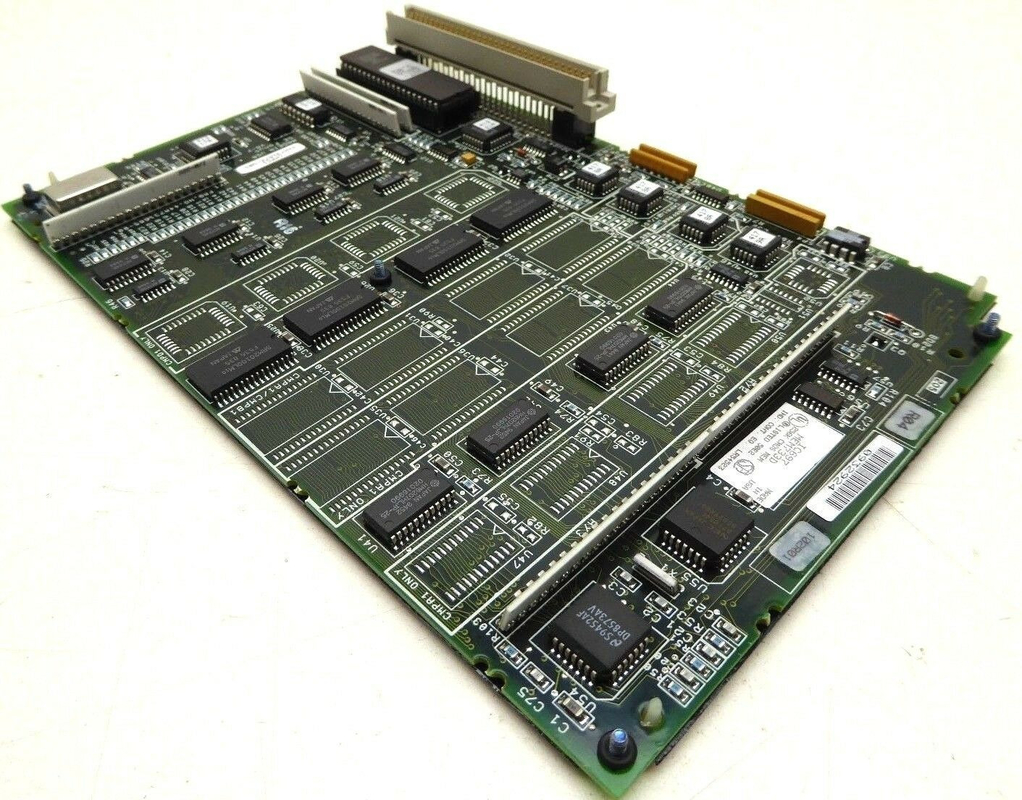

IC697MEM735 GE Memory Expander Σειρά 90-70 Διαθέσιμο σε 128 256 Kbyte

IC697MEM735 GE Memory Expander Σειρά 90-70 Διαθέσιμο σε 128 256 Kbyte

IC697MEM735Γρήγορες λεπτομέρειες:

IC697MEM735

• Επέκταση μνήμης
• ΣΕΡΙΑ 90-70
• Διαθέσιμο σε 128/256 KBYTES
• W/256 KBYTES ΑΝΑΦΑΛΑΤΙΚΗ μνήμη flash
•

IC697MEM735Λειτουργική περιγραφή
Το IC697MEM735 είναι μια κλιμακώσιμη μονάδα CPU που αναπτύχθηκε από την GE Fanuc. Είναι σχεδιασμένη για να ενισχύσει την χωρητικότητα δεδομένων και λογικής μνήμης των συμβατών μονάδων CPU, συμπεριλαμβανομένων των 780, 781, 782, 788,και 789 σειράςΔιατίθεται σε διαμορφώσεις 128 KB, 256 KB (που περιλαμβάνει επιπλέον 256 KB μη πτητικής μνήμης flash) και 512 KB.καθιστώντας το ένα χρήσιμο εργαλείο για εφαρμογές που απαιτούν εκτεταμένη επέκταση μνήμηςΕγκαταστάθηκε απευθείας στην μονάδα του CPU ως θυγατρική κάρτα, χρησιμοποιεί μια ειδική θέση επέκτασης μνήμης.Ο ενσωματωμένος σχεδιασμός απλοποιεί την εγκατάσταση και αποφεύγει την πρόσθετη χρήση θέσεων στο ράφι.

IC697MEM735Χαρακτηριστικά του προϊόντος
Κρίσιμη παροχή μνήμης: Δεδομένου ότι πολλοί CPU της σειράς GE Fanuc 90-70 δεν διαθέτουν εσωτερική μνήμη RAM, αυτή η μονάδα χρησιμεύει ως βασικό συστατικό,παρέχει την κύρια λειτουργική μνήμη που απαιτείται για την εκτέλεση λογικής και την αποθήκευση δεδομένων.
Η μνήμη RAM που υποστηρίζεται από μπαταρία: Όταν η ενέργεια χάνεται, η μονάδα βασίζεται στην ενσωματωμένη μπαταρία του CPU για τη διατήρηση του περιεχομένου της πτητικής μνήμης (SRAM).Αυτό επιτρέπει στον ελεγκτή να επιστρέψει στην κανονική λειτουργία χωρίς απώλεια δεδομένων μόλις αποκατασταθεί η ισχύς.
Δυνατότητα μνήμης flash: Η έκδοση 256 KB περιλαμβάνει μη πτητική μνήμη flash, επιτρέποντας στους χρήστες να αποθηκεύουν κρίσιμα δεδομένα που πρέπει να επιβιώσουν τόσο από διακοπές ρεύματος όσο και από βλάβη μπαταρίας.Η μνήμη flash είναι κατάλληλη για τη διατήρηση αρχείων διαμόρφωσης, σημεία αναφοράς, και ιστορικό σφάλματος.
Ανίχνευση σφαλμάτων και έλεγχος ακεραιότητας: Η CPU παρακολουθεί συνεχώς την υγεία της μνήμης μέσω της επικύρωσης του συνόλου ελέγχου και της ανίχνευσης σφαλμάτων ισοτιμίας σε όλη τη SRAM.Αυτά τα χαρακτηριστικά βοηθούν στην πρόληψη της μη ανιχνευμένης διαφθοράς δεδομένων και εξασφαλίζουν τη σταθερή απόδοση του συστήματος.

IC697MEM735Θεωρήσεις Δύναμης
Η ορθή διαχείριση της ισχύος κατά την εγκατάσταση είναι ζωτικής σημασίας για την ασφάλεια του εξοπλισμού και την ακεραιότητα των δεδομένων:

Μέτρα ασφάλειας πριν από την εγκατάσταση:
Πριν από την εγκατάσταση της μονάδας, απενεργοποιήστε το ράκ για να αποφευχθούν βραχυκυκλώματα ή ηλεκτρικές ζημιές.
Ακριβώς ευθυγραμμίστε τις συνδέσεις μεταξύ της CPU και της μονάδας μνήμης.
Χρησιμοποιήστε τις προμηθευόμενες βίδες και τις αγκυροβολίες για να στερεώσετε με ασφάλεια τη μονάδα, εξασφαλίζοντας τόσο τη μηχανική όσο και την ηλεκτρική σταθερότητα.

Μετά την εγκατάσταση:
Μετά την σταθερή τοποθέτηση του CPU και της μονάδας μνήμης στο ράκ, επαναφέρετε την ισχύ στο σύστημα.
Στη συνέχεια, η μνήμη μπορεί να καθαριστεί ή να αρχίσει με το λογισμικό προγραμματισμού της GE Fanuc, το οποίο είναι συμβατό με τα περιβάλλοντα Windows και MS-DOS.
Οι σαφείς οδηγίες και εντολές στο λογισμικό εγγυώνται την ασφαλή ρύθμιση και επαλήθευση μνήμης.

IC697MEM735Η μπαταρία και η αποθήκευση μνήμης
Τύπος μπαταρίας: Το σύστημα χρησιμοποιεί την μπαταρία λιθίου ACC701, η οποία όχι μόνο διατηρεί τη μνήμη αλλά τροφοδοτεί επίσης το ρολόι/καλάντρο πραγματικού χρόνου του CPU.
Οδηγίες αντικατάστασης μπαταρίας: Για να αποφευχθεί η απώλεια δεδομένων, πάντα εγκαταστήστε τη νέα μπαταρία πριν αφαιρέσετε την παλιά.διατήρηση τόσο του περιεχομένου της μνήμης όσο και των λειτουργιών χρονομέτρησηςΣυνιστάται τακτική επιθεώρηση μπαταριών και προληπτικό πρόγραμμα αντικατάστασης, ειδικά σε κρίσιμες εφαρμογές όπως η παραγωγή ενέργειας, η χημική επεξεργασία ή ο έλεγχος των μεταφορών.

IC697MEM735Οδηγίες εγκατάστασης
Βήματα προετοιμασίας: Βεβαιωθείτε ότι το ράφιο τροφοδοσίας είναι απενεργοποιημένο πριν από την έναρξη της εγκατάστασης.
Προσαρμογή των εξαρτημάτων: Προσαρμόστε τις συνδέσεις στην πλακέτα μνήμης επέκτασης με εκείνες στην CPU.Τοποθετήστε τις αιχμαλωτισμένες βίδες στην πλακέτα μνήμης επέκτασης για να ταιριάζουν με τις προεγκατεστημένες αντιπαραθέσεις στην CPU.
Τοποθέτηση της πλακέτας μνήμης επέκτασης: Σπρώξτε προσεκτικά την πλακέτα μνήμης επέκτασης στον σύνδεσμο CPU, βεβαιωθείτε ότι οι βίδες παραμένουν ευθυγραμμισμένες με τα αντίστοιχα αδιέξοδα.
Σφίξτε τις βίδες: Χρησιμοποιήστε ένα κατσαβίδι Phillips # 1 για να σφίξετε σταθερά κάθε βίδα της πλακέτας μνήμης επέκτασης στα αδιέξοδα.
Εγκατάσταση της μονάδας CPU: Με την ισχύ του ράκα ακόμα απενεργοποιημένη, τοποθετήστε τη μονάδα CPU στην καθορισμένη θέση της στη ράκα.
Ενεργοποίηση και καθαρή μνήμη: Μόλις ολοκληρωθεί η εγκατάσταση, ενεργοποιήστε την τροφοδοσία του ράκα.να χρησιμοποιεί συμβατό λογισμικό προγραμματισμού (όπως MS-DOS ή Windows) και να ακολουθεί τις λεπτομερείς οδηγίες στο εγχειρίδιο χρήστη λογισμικού προγραμματισμού.
