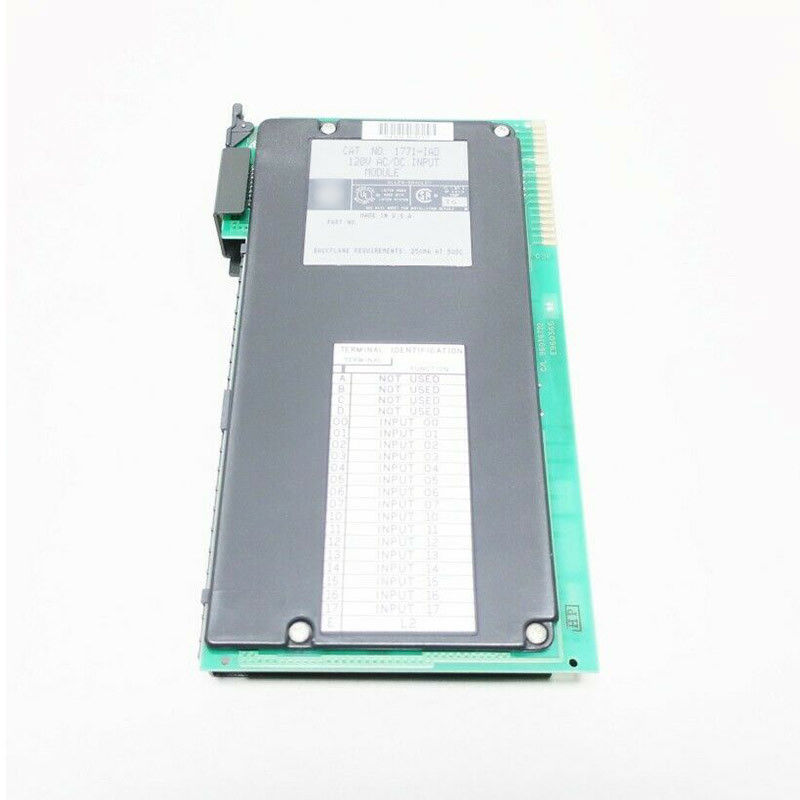

Allen Bradley 1771-IAD 16 κανάλια Διακριτή μονάδα εισόδου AC DC

Το AB 1771-IAD είναι μια μονάδα διακριτής εισόδου. Αυτή η μονάδα αποτελεί μέρος της οικογένειας 1771 των Προγραμματιζόμενων Λογικών Ελεγκτών (PLC). Αυτή η μονάδα έχει σχεδιαστεί για να δέχεται τάσεις σήματος AC και DC όπως 120VAC με συχνότητα 50/60 Hz και 125VDC. Διαθέτει Δεκαέξι (16) κανάλια εισόδου και είναι συμβατή για εγκατάσταση σε διάφορα σασί 1771 όπως 1771-A1B έως A4B ή μεταγενέστερα σασί καθολικής I/O. Μπορεί επίσης να εγκατασταθεί στα σασί 1771-AM1 και AM2.

Το 1771-IAD χρησιμοποιείται κυρίως για τη διασύνδεση διακριτών συσκευών όπως κουμπιά, διακόπτες διαφόρων τύπων, βοηθητικές επαφές από ρελέ, επαφείς και άλλες συσκευές.

Το 1771-IAD έχει καθυστέρηση σήματος εισόδου όπως 120V ac/60Hz: 5ms (+3ms) ή 20ms(+5ms) επιλέξιμη 120V dc: 3ms (+0.1ms) ή 10ms (+1ms) επιλέξιμη για μετάβαση από Ανενεργό σε Ενεργό και 25ms (+5ms) για 120V ac ή dc για μετάβαση από Ενεργό σε Ανενεργό. Έχει εύρος τάσης ενεργής κατάστασης από 79 VAC έως 138VAC ή VDC. Έχει μέγιστη διάχυση ισχύος 8,8 Watt και ελάχιστη 1,0 Watt με θερμική διάχυση 30,1 BTU/ώρα, μέγιστη και 3,42 BTU/ώρα, ελάχιστη. Έχει κατανάλωση ρεύματος backplane 195 mA στα 5V.

Το 1771-IAD χρησιμοποιεί βραχίονα καλωδίωσης πεδίου 1771-WH. Αυτός ο βραχίονας καλωδίωσης πεδίου είναι συγκρίσιμος με αφαιρούμενα μπλοκ ακροδεκτών, τα οποία χρησιμοποιούνται για αρθρωτή καλωδίωση και απλοποιημένη εγκατάσταση και συντήρηση της μονάδας εισόδου. Κατά την εγκατάσταση του 1771-IAD σε οποιοδήποτε από τα συμβατά σασί, απαιτείται θέση κλειδώματος μεταξύ 10 και 12 ή μεταξύ 14 και 16.

Το AB 1771-IAD είναι μια Ψηφιακή Μονάδα Εισόδου AC/DC PLC 5. Περιέχει πληροφορίες για διάφορες συσκευές εισόδου όπως κουμπιά, διακόπτες ορίου, ενδεικτικές λυχνίες, εκκινητές κινητήρων και ανακοινωτές για διασύνδεση με αισθητήρες και ενεργοποιητές on/off. Παρέχει αρθρωτό σχεδιασμό με εξοικονόμηση χώρου και οικονομικούς τρόπους προσθήκης εισόδου σε ένα σύστημα ελέγχου PLC. Έρχεται με βραχίονα καλωδίωσης 1771-WH για την αντικατάσταση της μονάδας, εξαλείφοντας την ανάγκη αποσύνδεσης της καλωδίωσης. Είναι μονάδα σειράς D και υποστηρίζει διευθυνσιοδότηση I/O ½, 1 και 2 θέσεων.

Η μονάδα 1771-IAD έχει 16 εισόδους με κατηγορία τάσης 120V AC/DC. Έχει εύρος τάσης λειτουργίας 79 - 138V AC ή 79 - 138V DC. Έχει τυπική καθυστέρηση σήματος 5ms (+/-3) στην ενεργή κατάσταση AC, 3ms (+/-0.1) ή 10ms (+/-1) στην ενεργή κατάσταση DC και 25ms (+/-5) στην ανενεργή κατάσταση AC/DC. Έχει μέγιστο ρεύμα σε κατάσταση απενεργοποίησης 3mA για AC και 0,8mA για DC και φορτίο ρεύματος backplane 195mA. Έχει μέγιστη διάχυση ισχύος 8,8W και θερμική διάχυση 30,1 BTU/ώρα. Εγκαθίσταται σε σασί I/O 1771 που περιέχει επεξεργαστή PLC. Οι ζώνες κλειδώματος για την τοποθέτησή του στην σωστή υποδοχή βρίσκονται μεταξύ των ακροδεκτών 14 και 16 για τον άνω σύνδεσμο και μεταξύ των ακροδεκτών 10 και 12 για τον κάτω σύνδεσμο.

Η μονάδα 1771-IAD διαθέτει 1 πράσινη ενδεικτική λυχνία ενεργής μονάδας και 16 κόκκινες ενδεικτικές λυχνίες κατάστασης για ένδειξη πλευράς λογικής συστήματος στο μπροστινό πάνελ. Περιέχει οπτοηλεκτρική απομόνωση για την προστασία των κυκλωμάτων του συστήματος από ηλεκτρικές μετα transient. Περιέχει επίσης λειτουργία φιλτραρίσματος εισόδου για τη μείωση του ηλεκτρικού θορύβου.
