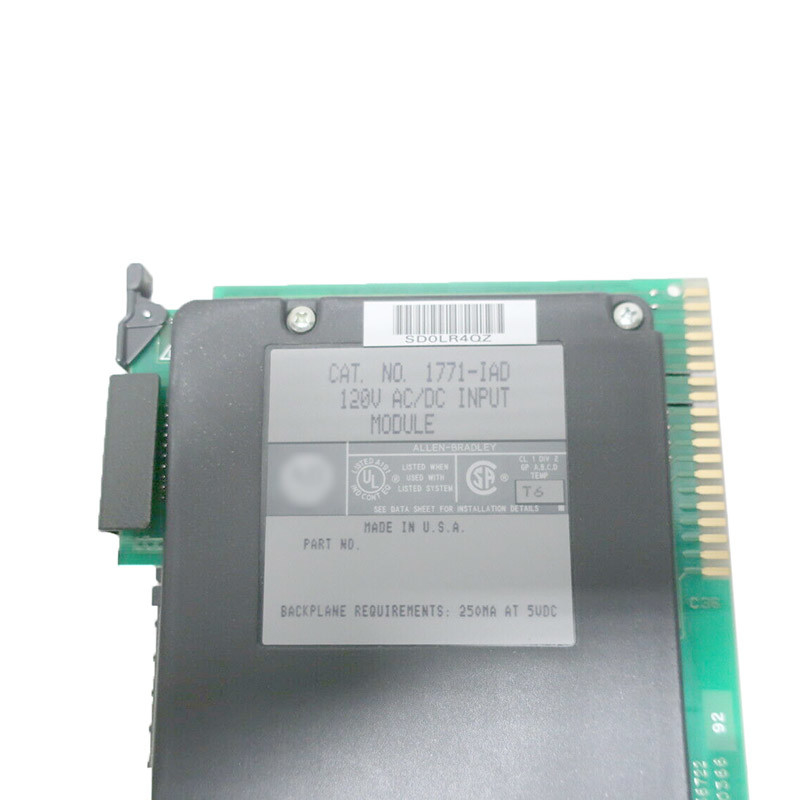

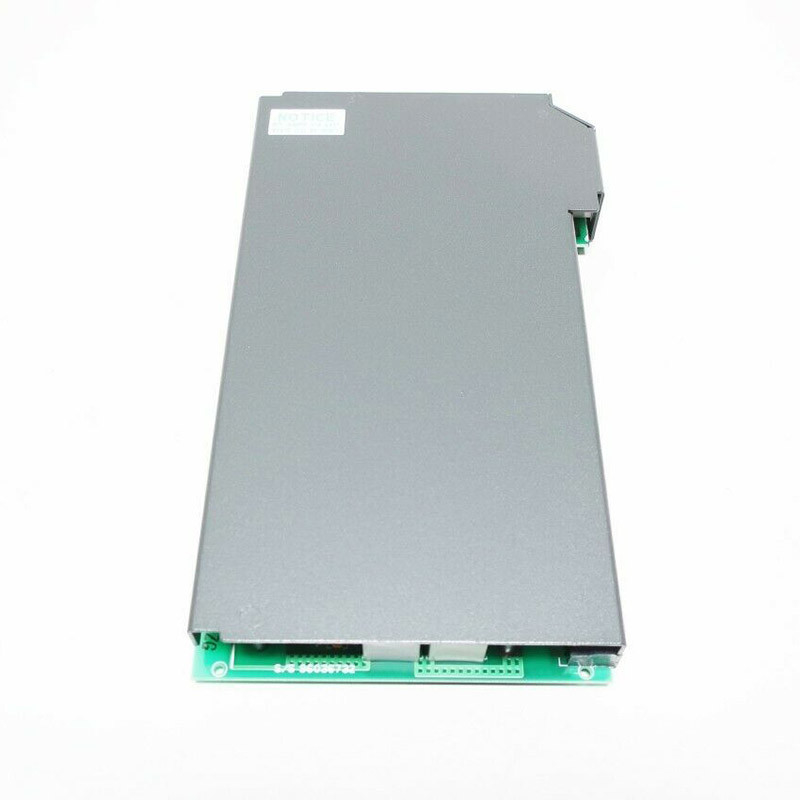

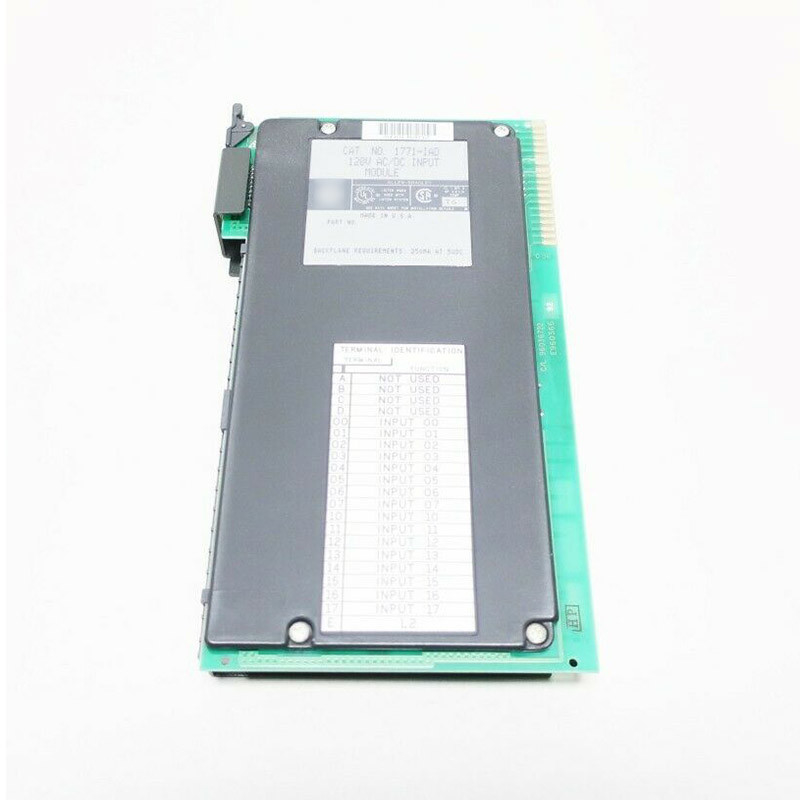

Ιδιαίτερο συνεχές ρεύμα εναλλασσόμενου ρεύματος Άλλεν Bradley 1771-iad ενότητας εισαγωγής 16 καναλιών

Το AB 1771-IAD είναι μια διακριτή μονάδα εισόδου.Η ενότητα αυτή έχει σχεδιαστεί για να δέχεται τάσεις σήματος AC και DC, όπως 120VAC με συχνότητα 50/60 Hz και 125VDC.Έχει δεκαέξι (16) κανάλια εισόδου και είναι συμβατό για εγκατάσταση σε μια ποικιλία από 1771 πλαισίων όπως 1771-A1B μέσω A4B ή αργότερα καθολικών πλαισίων I / O.Μπορεί επίσης να τοποθετηθεί στο πλαισίωμα των 1771-AM1 και AM2.

Το 1771-IAD χρησιμοποιείται κυρίως για τη σύνδεση διακριτών συσκευών όπως κουμπιά, διακόπτες διαφορετικών ποικιλιών, βοηθητικές επαφές από ρελέ, επαφές και άλλες συσκευές.

Το 1771-IAD έχει καθυστέρηση σήματος εισόδου όπως 120V ac/60Hz: 5ms (+3ms) ή 20ms ((+5ms) επιλέξιμη 120V dc: 3ms (+0.1ms) ή 10ms (+1ms) επιλέξιμα για τη μετάβαση από ενεργοποιημένο σε ενεργοποιημένο και 25ms (+5ms) για 120V AC ή dc για τη μετάβαση από ενεργοποιημένο σε ενεργοποιημένο. Έχει εύρος τάσης λειτουργίας 79 VAC έως 138 VAC ή VDC. Έχει μέγιστη διάσπαση ισχύος 8,8 Watt και ελάχιστη 1,0 Watt με θερμική διάσπαση 30,1 BTU / h, μέγιστη και 3,42 BTU / h,ελάχιστο- Έχει ένα backplane τρέχοντας λήψη 195 mA σε 5V.

Το 1771-IAD χρησιμοποιεί ένα βραχίονα καλωδίωσης πεδίου του 1771-WH.που χρησιμοποιείται για την αρθρωτή καλωδίωση και την απλοποιημένη εγκατάσταση και συντήρηση της ενότητας εισόδουΚατά την εγκατάσταση του 1771-IAD σε οποιοδήποτε συμβατό πλαίσιο, απαιτείται θέση πλήκτρου μεταξύ 10 και 12 ή μεταξύ 14 και 16.

Το AB 1771-IAD είναι ένα PLC 5 Digital AC/DC Input Module. Περιέχει πληροφορίες για διάφορες συσκευές εισόδου, όπως κουμπιά, διακόπτες ορίου, φώτα πιλότου, κινητήρες,και ανακοίνωτες για να συνδέονται με αισθητήρες ενεργοποίησης/αποσύνδεσης και ενεργοποιητέςΠαρέχει ένα αρθρωτό σχεδιασμό με εξοικονόμηση χώρου και φιλικά προς την τσέπη μέσα για την προσθήκη εισόδου σε ένα σύστημα ελέγχου PLC.Εξάλειψη της ανάγκης αποσύνδεσης της καλωδίωσηςΠρόκειται για μια μονάδα σειράς D και υποστηρίζει 1⁄2, 1 και 2-slot διευθύνσεις I/O.

Η μονάδα 1771-IAD έχει 16 εισόδους με κατηγορία τάσης 120V AC/DC. Έχει εύρος τάσης λειτουργίας 79 - 138V AC ή 79 - 138V DC. Έχει τυπική καθυστέρηση σήματος 5ms (+/-3) στην κατάσταση AC,3ms (+/-0).1) ή 10ms (+/-1) σε κατάσταση συνεχούς ρεύματος και 25ms (+/-5) σε κατάσταση εκτός AC/DC. Έχει μέγιστο ρεύμα εκτός κατάστασης 3mA για AC και 0,8mA για DC και φορτίο ρεύματος πίσω από το επίπεδο 195mA.Έχει μέγιστη απώλεια ισχύος 80,8W και θερμική διάχυση 30,1 BTU/ώρα.Κλειδιά για την τοποθέτησή του στο δεξί slot είναι μεταξύ των πινών 14 και 16 για την άνω σύνδεσμο και μεταξύ των πινών 10 και 12 για την κάτω σύνδεσμο.

Η μονάδα 1771-IAD διαθέτει έναν πράσινο ενεργό δείκτη ενότητας και 16 κόκκινους δείκτες κατάστασης για την οπτική ένδειξη λογικής συστήματος στο μπροστινό πάνελ.Περιέχει οπτοηλεκτρική απομόνωση για την προστασία των κυκλωμάτων του συστήματος από ηλεκτρικές μεταβατικέςΠεριέχει επίσης λειτουργία φιλτραρίσματος εισόδου για τη μείωση του ηλεκτρικού θορύβου.
