PLC 5 ενότητα 1 Kilohertz 1 αυλάκωση Άλλεν Bradley 1771-DL προσδιορισμού θέσης Ι Ο

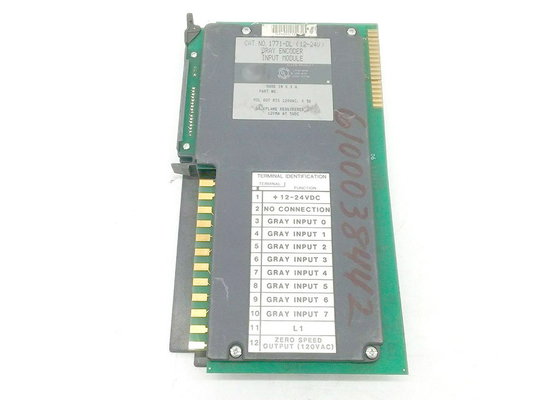

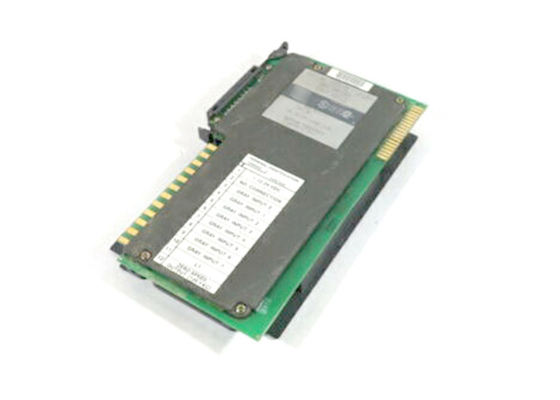

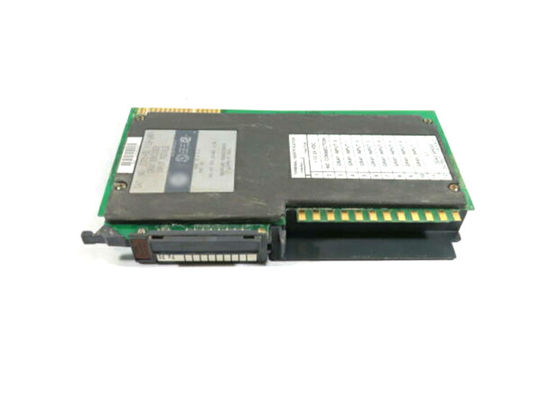

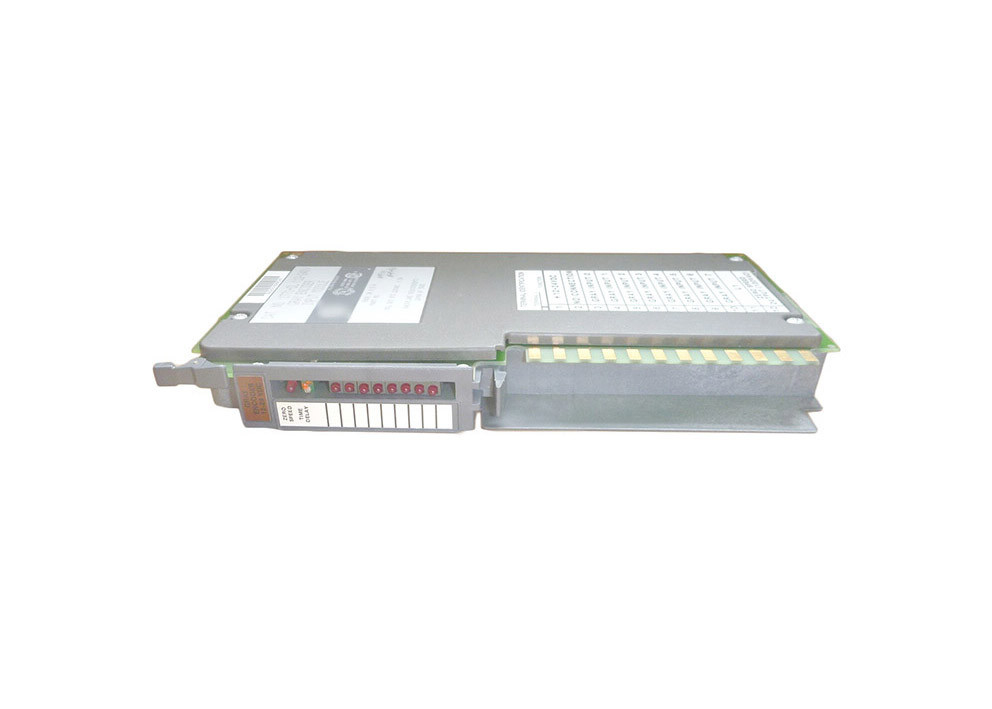

Το AB 1771-DL είναι μια μονάδα μετατροπέα κώδικα Gray. Απαιτεί τροφοδοσία 12-24V DC συνδεδεμένη μεταξύ του 1771-WB και του absolute encoder. Το bulletin 845A-SJZ3DN6DW 8-bit Gray encoder είναι συμβατό με αυτή τη μονάδα, μαζί με το συμβατό wiring arm 1771-WB. Ο 8-bit gray code στη συνέχεια μετατρέπεται από ένα absolute encoder σε έναν 8-bit δυαδικό αριθμό. Αυτό θα χρησιμοποιηθεί στη συνέχεια ως είσοδος στον προγραμματιζόμενο ελεγκτή AB. Ενώ ο gray encoder είναι σε κίνηση, ο διακόπτης triac 120V AC zero-speed είναι ενεργοποιημένος. Ο διακόπτης θα απενεργοποιηθεί μόνο αφού η μονάδα αναγνωρίσει ότι η κίνηση έχει σταματήσει σε μια επιλέξιμη χρονική καθυστέρηση. Χρησιμοποιώντας το trim pot που βρίσκεται στο μπροστινό μέρος της μονάδας, η χρονική καθυστέρηση μπορεί να τροποποιηθεί μεταξύ 0,3 και 6 δευτερολέπτων. Γυρίστε το κουμπί αριστερόστροφα για να μειώσετε την καθυστέρηση και δεξιόστροφα για να αυξήσετε την καθυστέρηση. Ο διακόπτης μπορεί να χρησιμοποιηθεί όταν ανιχνεύεται βλάβη του encoder, επειδή θα λειτουργήσει ως ασφαλιστικό interlock και θα ανοίξει το κύκλωμα κίνησης. Με ονομαστική τιμή 5A στα 120V AC, ο διακόπτης έχει συχνότητα λειτουργίας 47-63 Hz. Ο διακόπτης έχει 0,5A συνεχές ρεύμα εξόδου και έχει 2A για 10 χιλιοστά του δευτερολέπτου ρεύμα υπερτάσης. Ο διακόπτης του έχει ελάχιστο ρεύμα φορτίου 50 mA και η πτώση τάσης στην κατάσταση ON είναι 2V στα 100 mA ρεύμα φορτίου. Το 1771-DL έχει μέγιστο ρεύμα διαρροής 5 mA στην κατάσταση OFF και η ασφάλεια εξόδου έχει 8 AG στα 1A κανονική καύση. Η μονάδα λαμβάνει μόνο εισόδους από τον encoder που παρακολουθεί μια περιστροφική θέση από 0-360 μοίρες. Και αυτές οι τιμές θέσης θα μετατραπούν σε έναν 8-bit gray code από 0-255. Χρησιμοποιώντας το καλώδιο πολλαπλών αγωγών, ο encoder μπορεί να στείλει τις κωδικοποιημένες τιμές θέσης στη μονάδα 1771-DL. Οι τιμές θα τοποθετηθούν στο backplane του I/O chassis της μονάδας. Η μονάδα θα εξάγει ένα 8-bit 0-255 δυαδικό στον είσοδο του επεξεργαστή μέσω του backplane.

Η μονάδα έχει εκτιμώμενες διαστάσεις 1" x 6" x 10" (3 cm x 15 cm x 25 cm) και ζυγίζει 0,43 kg. Το keying θα λειτουργήσει μόνο μεταξύ των ακίδων 4 και 6 και μεταξύ των ακίδων 24 και 26. Η θερμοκρασία λειτουργίας είναι 32 – 140 βαθμοί Φαρενάιτ. Η θερμοκρασία αποθήκευσης της μονάδας είναι -40-185 βαθμοί Φαρενάιτ με 5 - 95% μη συμπυκνωμένη σχετική υγρασία. Το ρεύμα backplane είναι 120 mA στα 5V DC και 1 χιλιοστό του δευτερολέπτου χρονική καθυστέρηση φίλτρου εισόδου. Το 1771-DL έχει 6 mA ανά bit στα 10V DC και 15 mA ανά bit στα 27V DC στο ρεύμα πηγής εισόδου.
