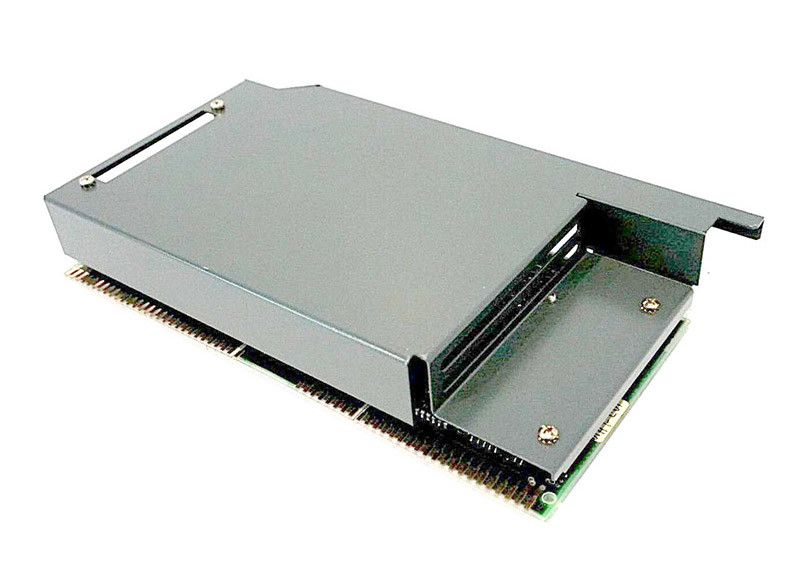

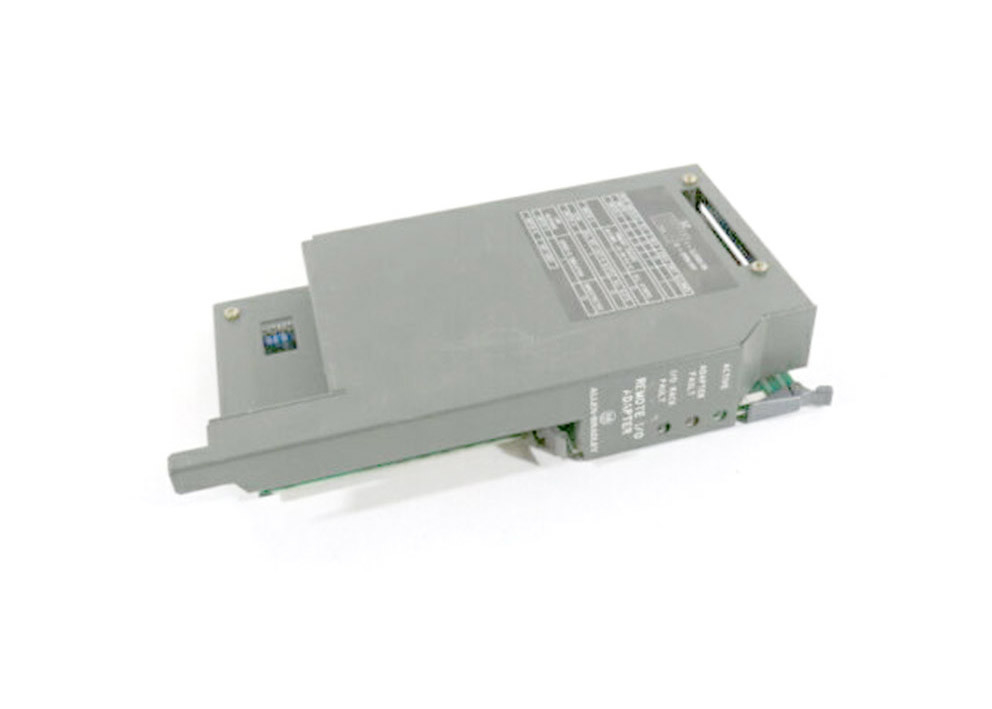

ΑΒ 1771-ASB, PLC 5 Εξωτερικό υλικό προσαρμογής I/O (RIO)
Τεχνικές προδιαγραφές για το 1771-ASB
| Κατασκευαστής |
Ρόκγουελ Αυτοματοποίηση |
| Ετικέτα |
ΑΒ |
| Αριθμός μέρους/αριθμός καταλόγου. |
1771-ASB |
| Τύπος μονάδας |
Μονάδα προσαρμοστή I/O |
| Οικογένεια προϊόντων: |
SLC 500 |
| Λιμάνι |
Οικουμενικός απομακρυσμένος προσαρμογός I/O |
| Τύπος προϊόντος: |
Μονάδα προσαρμογέα RIO |
| Ταχύτητα επικοινωνίας |
57.6 kbit/δευτερόλεπτο, 115 kbit/δευτερόλεπτο, 230 kbit/δευτερόλεπτο |
| Συνδετήρες |
Συμμετέχουσα συσκευή |
| Λογισμικό προγραμματισμού: |
Λογισμικό RSLogix5 |
| Τρόπος ρεύματος (σε 5 V) |
10,0 Amps |
| Λιμένας επικοινωνίας: |
Απόμακρη Ε/Υ (RIO) |
| Θερμοκρασία λειτουργίας |
32°F έως 140°F (0°C έως 60°C) |
| Καλώδιο |
Μπελντεν 9463 |
| Εγκατάσταση: |
Μέσα στο υπόστρωμα |
| Θέρμανση αποθήκευσης |
-40°F έως +185°F (-40°C έως +85°C) |
| Τρέχοντας στο πλάτος: |
1 mA σε ισχύ 5V dc |
| Κλειδί κάτω συνδετήρα |
16 έως 18 |
| Ασφάλεια από τον θόρυβο: |
Πρότυπο NEMA ICS 2-230 |
| Η υγρασία: |
5% έως 95% μη συμπυκνωτικό |
| ΕΥΠ |
10612598127532 |
| Αριθμός συνδέσεων: |
32 |
| Βάρος |
10,9 κιλά |
| Πιστοποιητικά: |
UL Listed, CSA certificated, Class I, Division 2 Groups A, B, C, D, CE compliant για όλες τις ισχύουσες οδηγίες, Marine Certified, C-tick για όλες τις ισχύουσες πράξεις |
| Μέγεθος |
3.5 x 6,5 x 2,0 ίντσες (89 x 165 x 51 χιλιοστά) |
Περίπου 1771-ASB
Το AB 1771-ASB είναι ένα PLC 5 Universal Remote I/O Adapter Module.Χρησιμοποιώντας το αντί για την άμεση καλωδίωση μειώνει την εκκίνησηΤο κόστος εγκατάστασης και συντήρησης από το I/O είναι πιο κοντά στους ενεργοποιητές και τους αισθητήρες.Είναι συμβατό με 32 συσκευές προσαρμογής I / O μέσω της σύνδεσης I / O και χρησιμοποιεί αντίσταση λήξης 82 Ω ή 150 Ω.
Η μονάδα 1771-ASB έχει ταχύτητα επικοινωνίας 57,6 Kbps, 115 Kbps και 230 Kbps και ζυγίζει 1,9 λίβρες.2WΓια την εγκατάσταση πρέπει να τοποθετηθεί στην πιο αριστερή θέση του πλαισίου 1771 με τις μονάδες I/O να ελέγχονται από έναν επεξεργαστή PLC 5.,Η μονάδα 1771-ASB διαθέτει Δείκτες διάγνωσης σφαλμάτων Active, Adapter Fault και I/O Rack, 2 σύνολα διακόπτη και ένα βραχίονα καλωδίωσης πεδίου.Παρέχει ταχύτερη μετάδοση δεδομένων και backplane σάρωση μέχρι 2500 πόδια σε 230.4K Baud. Υποστηρίζει σειριακή επικοινωνία και ανάγνωση/γράφηση δεδομένων σε παράλληλη μορφή. Υποστηρίζει πλαισίωμα I/O 4, 8, 12, 16 ή 32 slots και διευθύνσεις I/O 1 και 2 slots.Το 1771-ASB βελτιώνει τον χρόνο σάρωσης και την εξοικονόμηση χώρου εικόνας I / O με τη σάρωση όλων των υποδομών εκτός από τις τελευταίες 4Ελαφρύνει την αντιμετώπιση προβλημάτων με τις βελτιωμένες δυνατότητες διάγνωσης.
Το 1771-ASB είναι ένα υλικό AB που ανήκει στην οικογένεια προϊόντων PLC 5 των προγραμματιζόμενων λογικών ελεγκτών (PLC).Αυτό το ηλεκτρονικό υλικό είναι ένας απομακρυσμένος προσαρμογός I / O που χρησιμοποιείται για τη διεπαφή του δικτύου Remote I / O (RIO)Στην πραγματικότητα, αυτός ο προσαρμογός RIO ανταποκρίνεται στο αίτημα του Remote I/O (RIO) scanner στο δίκτυο.6K baud, ταχύτερη σάρωση και μετάδοση δεδομένων μέχρι 2500 πόδια σε 230.4K baud.
Η επικοινωνία RIO υλοποιείται φυσικά ακολουθώντας την τοπολογία της αλυσίδας της μαριονέτας.Το ίδιο ισχύει και για αυτό το πρωτόκολλο.Για να διακόψει το τμήμα, μπορεί να χρησιμοποιηθεί αντίσταση 82 Ω ή 150 Ω. 150 Ω χρησιμοποιείται για παλαιότερη διαμόρφωση, ενώ 82 Ω χρησιμοποιείται σε βελτιωμένες εκδόσεις δικτύου RIO.Το καλώδιο Belden 9463 ή περισσότερο γνωστό ως καλώδιο Belden Blue Hose χρησιμοποιείται για το πρωτόκολλο Remote I/O.
Η ενότητα αυτή είναι εφοδιασμένη με δείκτες κατάστασης όπως ACTIVE, ADAPTER FAULT και I/O RACK FAULT. Για την κατάσταση Active, το φως LED πρέπει να είναι πράσινο για να υποδεικνύει κανονική λειτουργία.Όταν παρατηρείται σφάλμα του προσαρμογέαΤο κόκκινο φως φωτίζει ενώ για το Rack Fault, το RED LED ενεργοποιείται.
Η ενότητα αυτή δέχεται/αποστέλλει δεδομένα από/προς τον σαρωτή Ε/Υ σε σειρά, διαβάζει/γράφει δεδομένα από/προς τις μονάδες εισόδου σε παράλληλη μορφή, διαβάζει/γράφει δεδομένα από/προς τις μονάδες εξόδου σε παράλληλη μορφή.Το λογισμικό διαμόρφωσης που χρησιμοποιείται με αυτή τη μονάδα είναι το λογισμικό προγραμματισμού RSLinx και RSLogix 5.
