Άλλεν-Bradley 1771-ALX, τοπικός I/O προσαρμοστής, 1771 εξωτερικοί ή παροχές ηλεκτρικού ρεύματος αυλακώσεων

Το 1771-ALX PLC 5 τοπική I/O ενότητα προσαρμοστών από AB είναι μια I/O ενότητα πλαισίων που επιτρέπει την αποσύνδεση του ραφιού από το ΛΕΩΦΟΡΕΊΟ χωρίς να αναστατώσει ή διακοπή του ολόκληρου συστήματος. Η ενότητα βρίσκεται στη leftmost I/O αυλάκωση των 1771 I/O πλαισίων και έχει ένα 30m μέγιστο μήκος καλωδίων για το σύνδεση--σύστημα που μπορεί να είναι ένας συνδυασμός καλωδίων 1m (1771-CX1), 2m (1771-CX2), ή 5m (1771-CX5).

Έχει ένα βούλωμα εξολοθρευτών 1771†«CXT για τη λήξη του 1771-ALX PLC 5 τοπική I/O ενότητα προσαρμοστών στο ΛΕΩΦΟΡΕΊΟ με το PLC 5 προγραμματίσημος ελεγκτής και όταν λειτουργική, η ενότητα προσαρμοστών διαλύει το θερμικό διασκεδασμό μέγιστων θερμοτήτων 6.3W και 21,48 BTU/hr. Η ενότητα σύρει ένα backplane ρεύμα 1.2A στο συνεχές ρεύμα 5V και έχει ως σκοπό να λειτουργήσει χωρίς de-εκτίμηση σε μια σειρά θερμοκρασίας μεταξύ 0 και 60 0C (32 και 140 0F) σε μια σειρά σχετικής υγρασίας 5-95% χωρίς συμπύκνωση. Το 1771-ALX έχει τους ελαφριούς δείκτες 3 οδηγήσεων που παρουσιάζουν τη θέση και επιτρέπει επίσης στους χρήστες για να ανιχνευήσει λάθη την ενότητα.

Ο Άλλεν-Bradley 1771-ALX είναι ένας τοπικός I/O προσαρμοστής. Αυτή η ενότητα επιτρέπει την εγκατάσταση μέχρι δέκα έξι (16) τοπικών I/O προσαρμοστών, που επιτρέπει την επέκταση ραφιών και τη δυνατότητα να φιλοξενηθεί ένας αυξανόμενος αριθμός 1771 ενοτήτων. Εγκαθίσταται στη leftmost αυλάκωση κάθε πλαισίου και χρησιμοποιεί ένα καλώδιο διασύνδεσης για να εγκαταστήσει τη φυσική σύνδεση στο εκτεταμένο ράφι. Είναι συμβατό γιατί η χρήση με 1771-CX1 διασυνδέει το καλώδιο με ένα μήκος 1 μέτρου, 1771-CX2 με ένα μήκος 2 μέτρων, και 1771-CX5 με ένα μήκος 5 μέτρων.

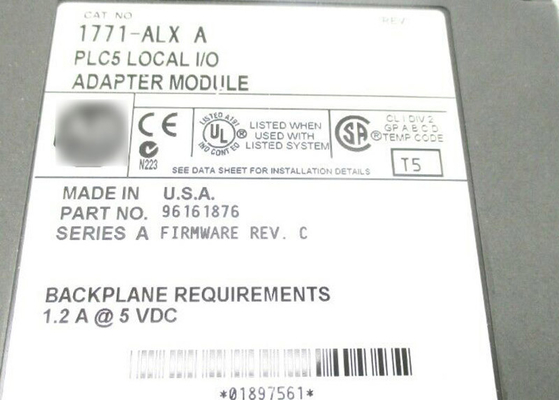

Η απόσταση πλαισίων που υποστηρίζεται από το 1771-ALX είναι 30 καλώδιο-μετρητές ή 98,4 καλώδιο-πόδια. Έχει έναν μέγιστο διασκεδασμό δύναμης 6,3 Watt και το ελάχιστο 5,7 Watt με έναν μέγιστο θερμικό διασκεδασμό 21,48 βρετανικών θερμικών μονάδων (BTU) ανά ώρα και ένα ελάχιστο 19,44 BTU ανά ώρα. Έχει ένα backplane ρεύμα να σύρει 1,2 αμπέρ σε 5 βολτ ΣΥΝΕΧΗ.

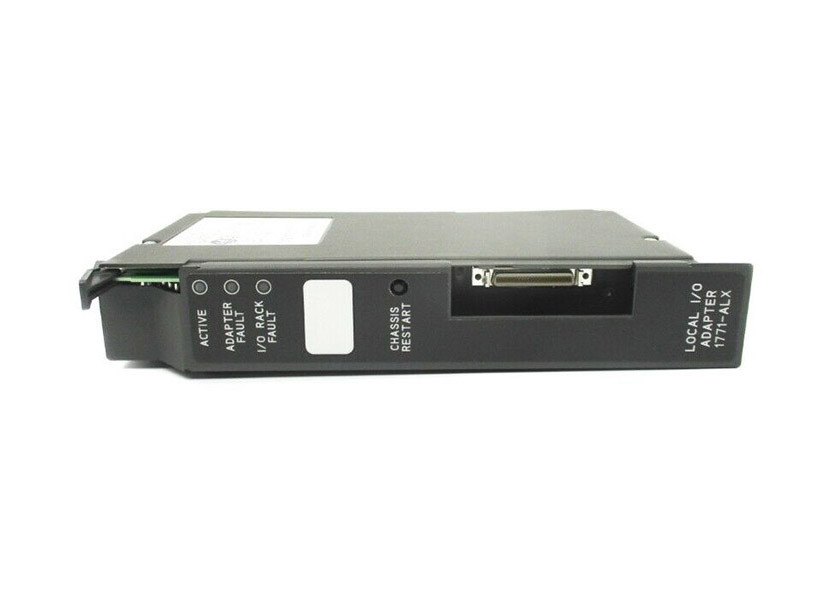

Κατά την εγκατάσταση αυτής της ενότητας, εφαρμόστε τις κατάλληλες θέσεις διαμόρφωσης ενότητας. Ο ανώτερος συνδετήρας πρέπει να τεθεί μεταξύ 54 και 56 ενώ ο χαμηλότερος συνδετήρας πρέπει να επιλεχτεί μεταξύ 4 και 6. Μπορεί να χρησιμοποιηθεί με οποιαδήποτε σειρά Α ή Β 1771 τα I/O πλαίσια ή με οποιαδήποτε 1771 εξωτερικά ή τις παροχές ηλεκτρικού ρεύματος αυλακώσεων. Έρχεται με τους δείκτες τριών (3) οδηγήσεων που δείχνουν εάν ο προσαρμοστής είναι ΕΝΕΡΓΌΣ ΕΛΑΤΤΩΜΑ ΠΡΟΣΑΡΜΟΣΤΩΝ, ΚΑΙ I/O ΕΛΑΤΤΩΜΑ ΡΑΦΙΩΝ.

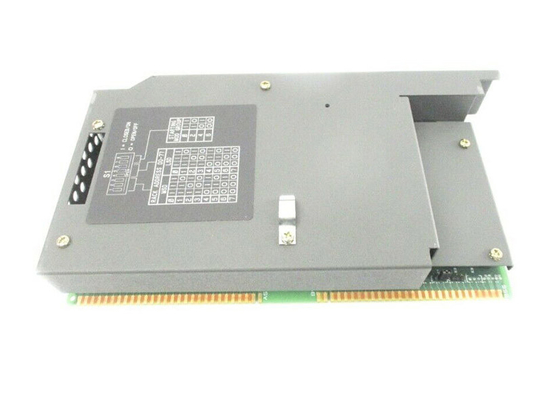

Για τη διαμόρφωση προσαρμοστών, είναι εξοπλισμένο με τους διακόπτες προσαρμοστών και τα βουλώματα προσαρμοστών. Οι διακόπτες προσαρμοστών χρησιμοποιούνται για να θέσουν τη I/O διεύθυνση ραφιών και τον πρώτο I/O αριθμό ομάδας ή την αρχική ομάδα ενότητας. Το βούλωμα διαμόρφωσης ενότητας χρησιμοποιείται για να είναι κατάλληλο τις I/O ενότητες και εξέταση των μεθόδων. Για τη χρήση με 32 σημείο οι I/O ενότητες και υποστηρίζουν οποιαδήποτε μέθοδο εξέτασης, θέτουν το βούλωμα διαμόρφωσης απότομα στις 2 χαμηλότερες καρφίτσες.

Με αυτήν την ρύθμιση, το 1771-ΙΧ και το 1771-IY δεν μπορούν να χρησιμοποιηθούν. Για να θέσουν την υποστήριξη για το 1771-ΙΧ και το 1771-IY και οποιαδήποτε μέθοδο εξέτασης, απότομα οι ανώτερες δύο (2) καρφίτσες. Σε αυτήν την διαμόρφωση, 32 I/O ενότητες σημείου δεν υποστηρίζονται.
