Άλλεν-Bradley 1771-A3B1, καθολικά I/O πλαίσια, 24 αμπέρ, 12 αυλακώσεις

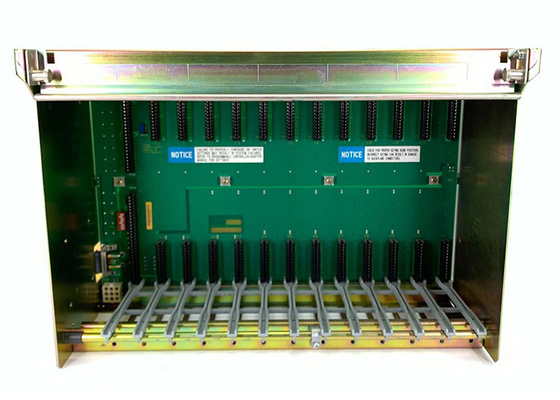

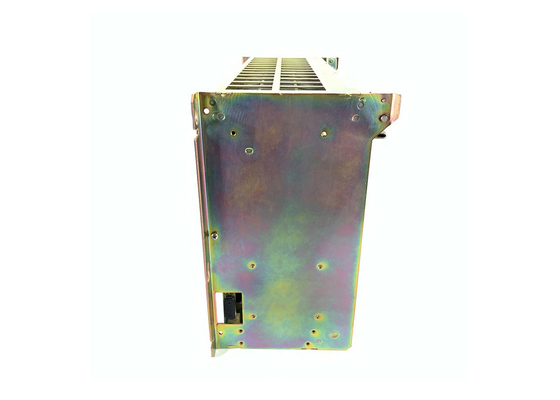

Ο Άλλεν-Bradley 1771-A3B1 είναι ένα I/O πλαίσιο για 1771 I/O ενότητες. Το σύστημα 1771 PLC-5 είναι ένα μορφωματικό σύστημα που χρειάζεται ένα 1771 I/O πλαίσιο για να επιτρέψει στην εγκατάσταση των διάφορων ενοτήτων. Η επικοινωνία μεταξύ των I/O ενοτήτων και είτε η ενότητα επεξεργαστών είτε η I/O ενότητα προσαρμοστών παρέχεται από backplane. Το πλαίσιο 1771-A3B1 έχει 12 I/O αυλακώσεις. Έχει τις διαστάσεις 12,4 X 19,0 X 7,6 μέσα. και ζυγίζει 12,6 λίβρες. Για την εγκατάσταση σε ένα σύστημα 1771 PLC-5, χρησιμοποιεί μια τοποθετώντας μέθοδο πίσω-επιτροπής με το επαρκές διάστημα και την ανοικτή περίφραξη. Backplane πλαισίων έχει μια παροχή ηλεκτρικού ρεύματος 8A στο συνεχές ρεύμα 5V. Το πλαίσιο 1771-A3B1 έχει μια καθολική διαμόρφωση για το μοντάρισμα πλαισίων και το σχέδιο συστημάτων λόγω του συνεπούς σχεδίου του. Για τη μελλοντική επέκταση, μπορεί να αντικατασταθεί εύκολα με ένα μεγαλύτερο πλαίσιο. Προορίζεται για τη χρήση σε ένα βιομηχανικό περιβάλλον με μια 0 - 60 (32 - 140 °F) λειτουργούσα θερμοκρασία °C, 5 95% noncondensing σχετική υγρασία, και ένας λειτουργών κλονισμός 30g.

Ο Άλλεν-Bradley 1771-A3B1 είναι ένα καθολικό I/O πλαίσιο που είναι μέρος του δελτίου 1771 προϊόντος. Αυτή η ενότητα χρησιμοποιείται κυρίως για να παρέχει μια θέση εγκαταστάσεων του προγραμματίσημου υλικού ελέγχου λογικής (PLC) όπως οι παροχές ηλεκτρικού ρεύματος, οι επεξεργαστές, οι I/O ενότητες, και οι ενότητες ειδικότητας. Παρέχει επίσης την άρθρωση των διάφορων όπλων καλωδίωσης που χρησιμοποιούνται για να ολοκληρώσουν τα καλώδια σημάτων για τη διασύνδεση στις ενότητες.

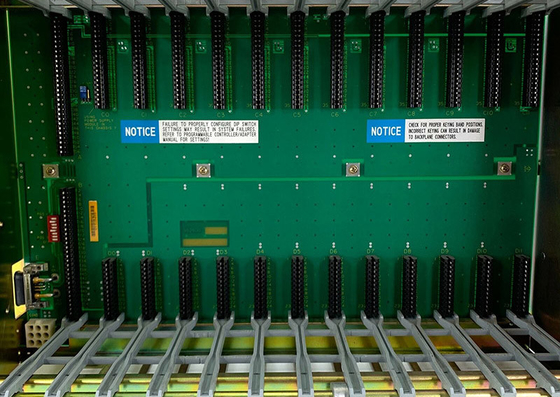

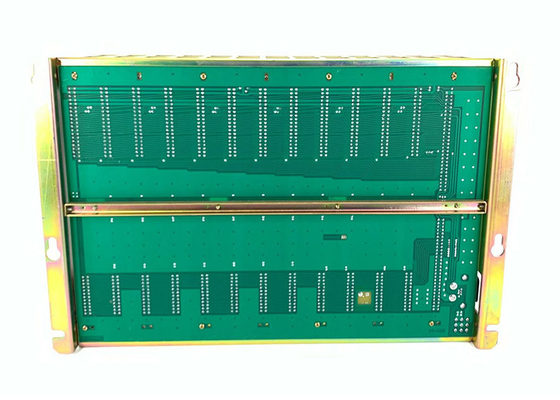

Οι οικοδεσπότες 1771-A3B1 η συνδετικότητα ενότητας backplane καθώς επίσης και το ίδιο backplane. Η τάση παραγωγής και το ρεύμα της συνδεδεμένης παροχής ηλεκτρικού ρεύματος διανέμονται από τα ηλεκτρονικά στοιχεία κυκλώματος που εγκαθίστανται σε αυτό το πλαίσιο που παραλαμβάνεται από κάθε εγκατεστημένη ενότητα. Αυτό το πλαίσιο μπορεί να προσαρμόσει μέχρι δώδεκα (12) ενότητες και μπορεί να χρησιμοποιηθεί όπως τοπικό, εκτεταμένο, ή μακρινό I/O ράφι (του ΡΙΟ). Έχει ένα μέγιστο ρεύμα παραγωγής 24 αμπέρ και υποστηρίζει την επιτροπή που τοποθετεί μόνο μέσω των παρεχόμενων να τοποθετήσει ετικεττών. Αυτό το πλαίσιο εξασφαλίζεται στην πίσω επιτροπή περιφράξεων με τη χρήση ¼ - 20 (M6 Χ 10) να τοποθετήσει μπουλόνια.

Αυτό το πλαίσιο έχει τις προδιαγραφές θερμοκρασίας 0 έως 60 βαθμών Κελσίου ή 32 έως 140 βαθμών Fahrenheit για τη λειτουργούσα θερμοκρασία και μια θερμοκρασία αποθήκευσης -40 έως 85 βαθμών Κελσίου ή -40 έως 185 βαθμών Fahrenheit με μια σχετική υγρασία 5 - 95%, non-condensing. Ζυγίζει 5,9 χιλιόγραμμα ή 13 λίβρες και μετρά φυσικά 483 X 339 X 221 χιλιοστόμετρα ή 19,0 X 12,4 7,6 ίντσες. Εγκρίνεται και επικυρωμένος για τη χρήση στην κατηγορία 1, το τμήμα 2, ομαδοποιεί τους τομείς εφαρμογής Α, Β, Γ και Δ με το λειτουργούντες κλονισμό και τη δόνηση 2g σε 10-500 Hertz και 15g, αντίστοιχα.
