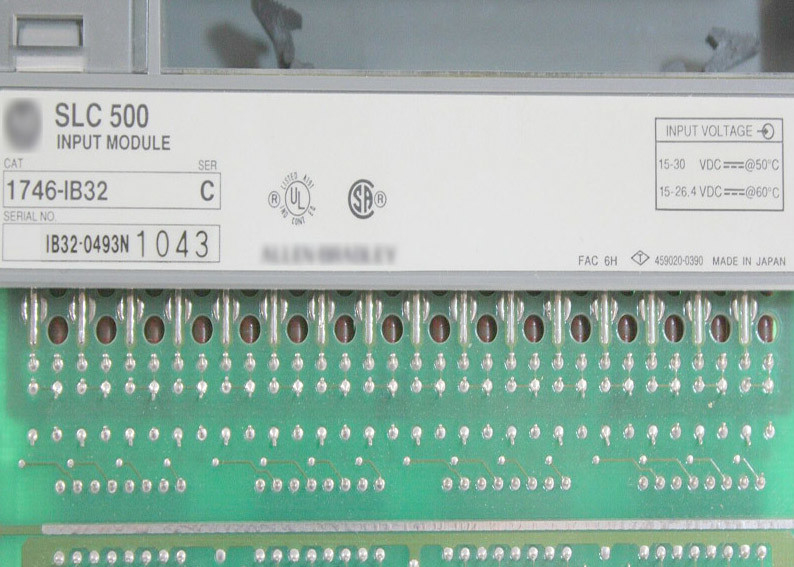

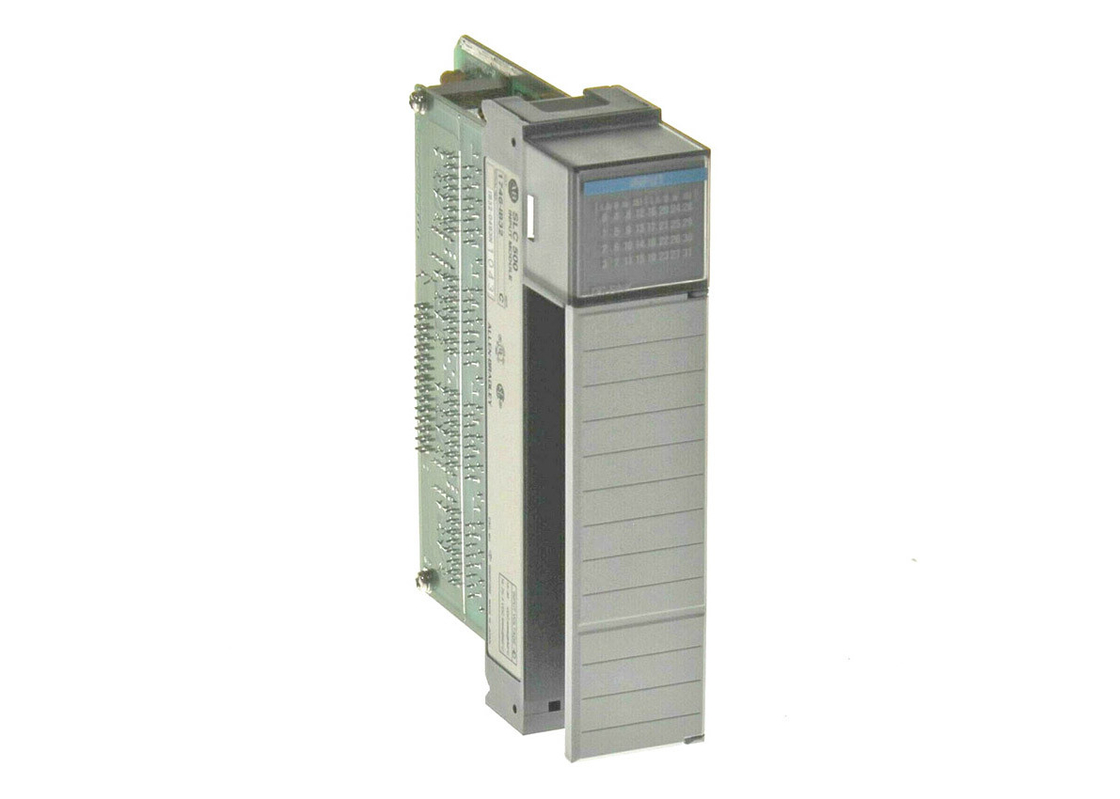

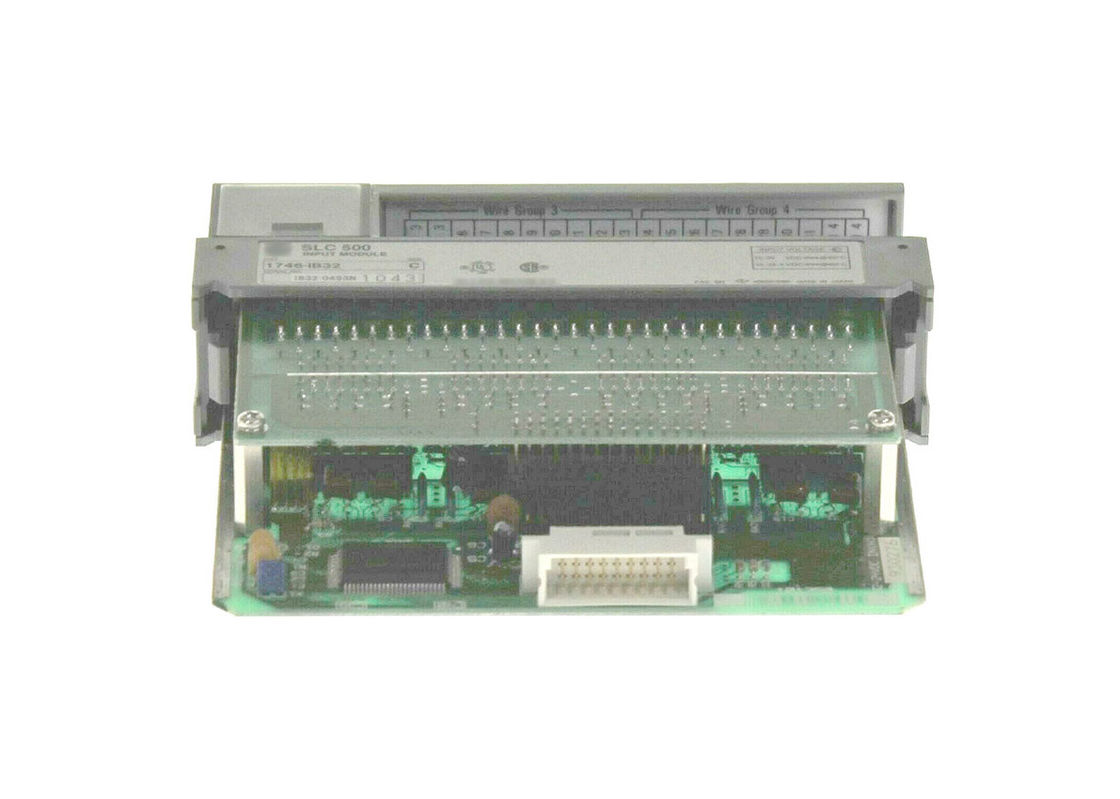

Άλλεν-Bradley 1746-IB32, ενότητα εισαγωγής βύθισης 24VDC, ενότητα εισαγωγής SLC 500

Το AB 1746-IB32 είναι μια διακριτή μονάδα εισόδου SLC 500. Αυτή η μονάδα λειτουργεί σε ονομαστική τάση 24VDC και σε εύρος τάσης 15-30V DC @ 50 ° C (122 ° F) ή 15-26.4V DC @ 60 ° C (140 ° F).Η ενότητα αυτή χρησιμοποιείται συνήθως για τη διασύνδεση ηλεκτρικών συσκευών όπως διακόπτεςΜέχρι τριάντα δύο (32) σήματα εισόδου μπορούν να συνδέονται με αυτή τη μονάδα μέσω των ενσωματωμένων 32 καναλιών της μονάδας εισόδου.

Το 1746-IB32 είναι ένα μοντέλο μίας θέση που είναι ρυθμισμένο χρησιμοποιώντας το λογισμικό προγραμματισμού RSLogix 500. Είναι συμβατό για χρήση με οποιονδήποτε επεξεργαστή SLC 500,ιδανικά με το υλικό SLC 500 Modular StyleΥποστηρίζει την εγκατάσταση τοπικά, κατά μήκος του ελεγκτή ή σε ένα ράφι επέκτασης I/O ή σε ένα υπόστρωμα απομακρυσμένης I/O κατά μήκος ενός προσαρμογέα επικοινωνίας SLC 500.Τοποθετείται απευθείας σε οποιαδήποτε διαθέσιμη θέση του πλαισίου 1746 εκτός από τη θέση 1 η οποία προορίζεται για τον ελεγκτή SLC 500.

Το 1746-IB32 έχει ροή ρεύματος 50 mA σε 5VDC με μέγιστη τάση εισόδου εκτός κατάστασης 5VDC, ονομαστικό ρεύμα εισόδου 5,1 mA @ 24V DC, μέγιστο ρεύμα εισόδου εκτός κατάστασης 1.5 mA με τυπική καθυστέρηση σήματος 8 ms τόσο για τη μετάβαση του σήματος ON σε OFF όσο και από OFF σε ON.

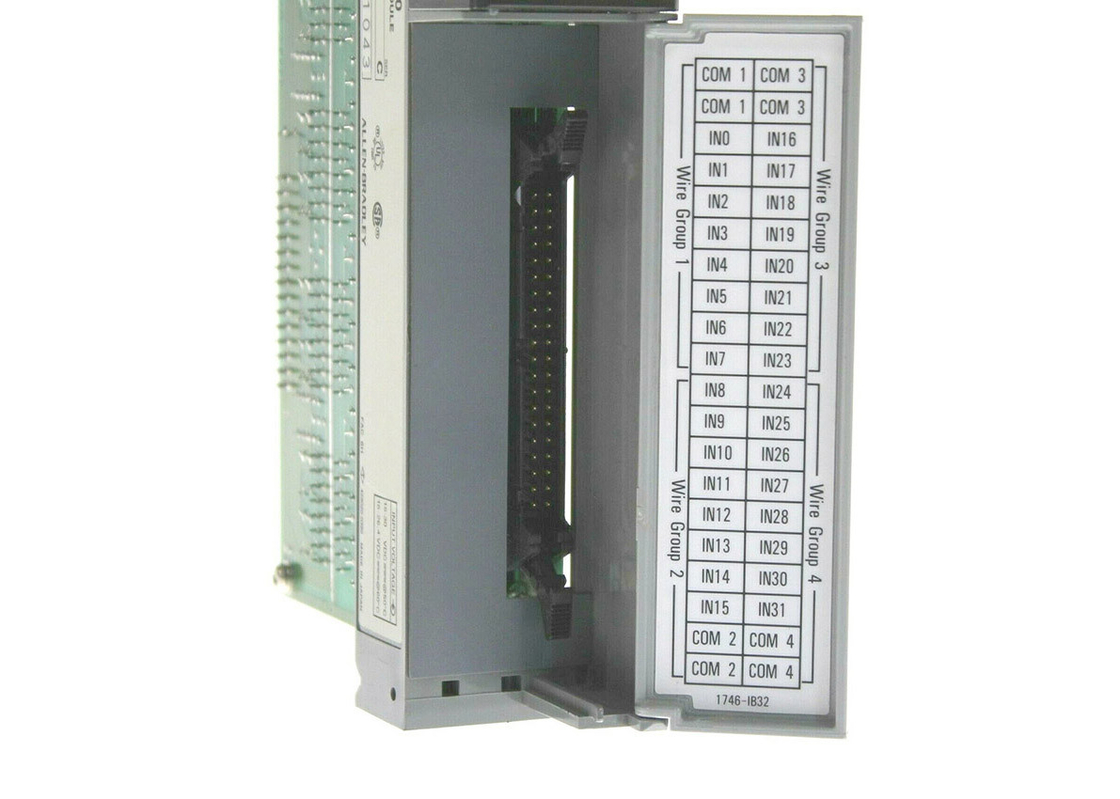

Κατά την εγκατάσταση της μονάδας, βεβαιωθείτε ότι η ενέργεια αφαιρείται από το πλαίσιο, καθώς η εν λόγω μονάδα δεν υποστηρίζει τη λειτουργία "Αφαίρεση και εισαγωγή υπό ισχύ" (Removal and Insertion Under Power, RIUP).Παρέχεται με αφαιρούμενο τερματικό μπλοκ που επιτρέπει την καλωδίωση απομακρυσμένης σύνδεσης με τη μονάδα καθώς και την απλοποιημένη συντήρηση, καθώς η RTB επιτρέπει την εισαγωγή σε άλλη μονάδα του ίδιου τύπου.

Το 1746-IB32 προσφέρει απομόνωση από το backplane που δοκιμάστηκε σε 1500 Volts AC για 60 δευτερόλεπτα μεταξύ του backplane και της I/O και έχει μια διαλεκτρική αντίσταση 1500 Volt AC.Η ελάχιστη τάση σε όλο το κύκλωμά του στην κατάσταση ON είναι 150,0 Volt DC και στην κατάσταση OFF, έχει μέγιστη πτώση τάσης 5,0 Volt DC και μέγιστο ρεύμα διαρροής 1,5 mA.Η μονάδα 1746-IB32 έχει μέγιστο χρόνο καθυστέρησης σήματος 3 ms σε όλες τις εισόδους της στη λειτουργία ON και OFF και έχει συνολικό ονομαστικό ρεύμα εισόδου 5.1 mA σε ονομαστική τάση συνεχούς ρεύματος 24 V. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
