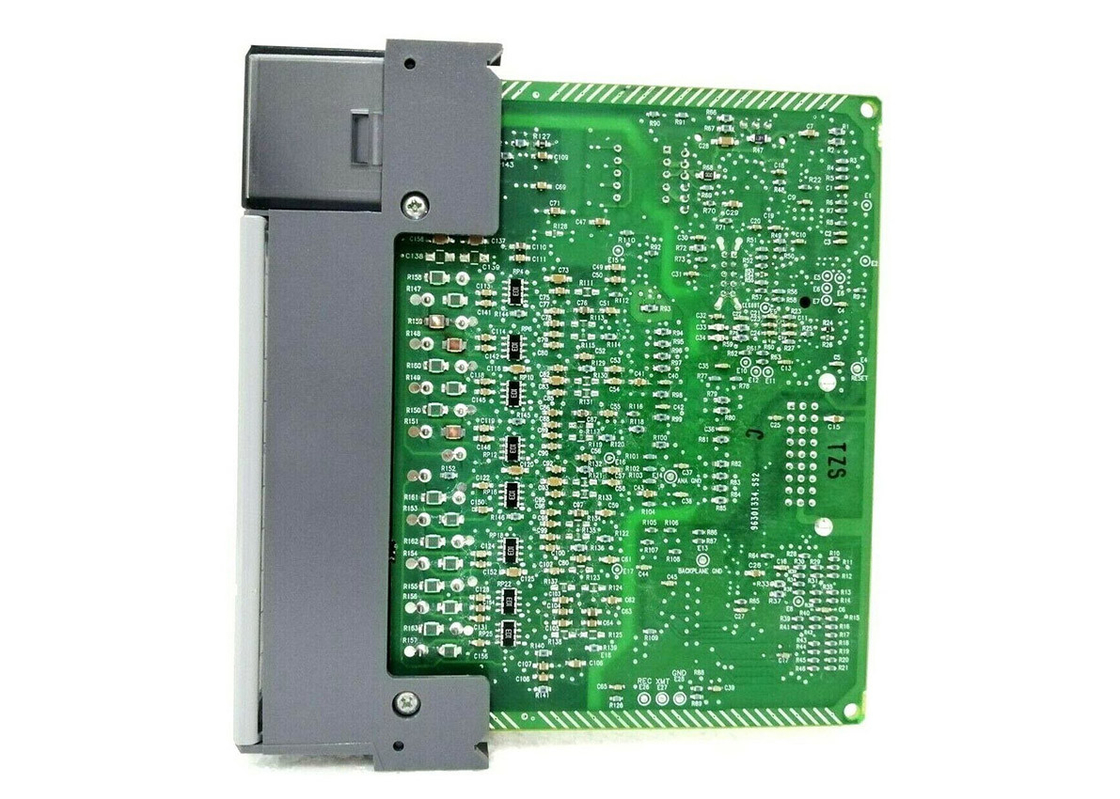

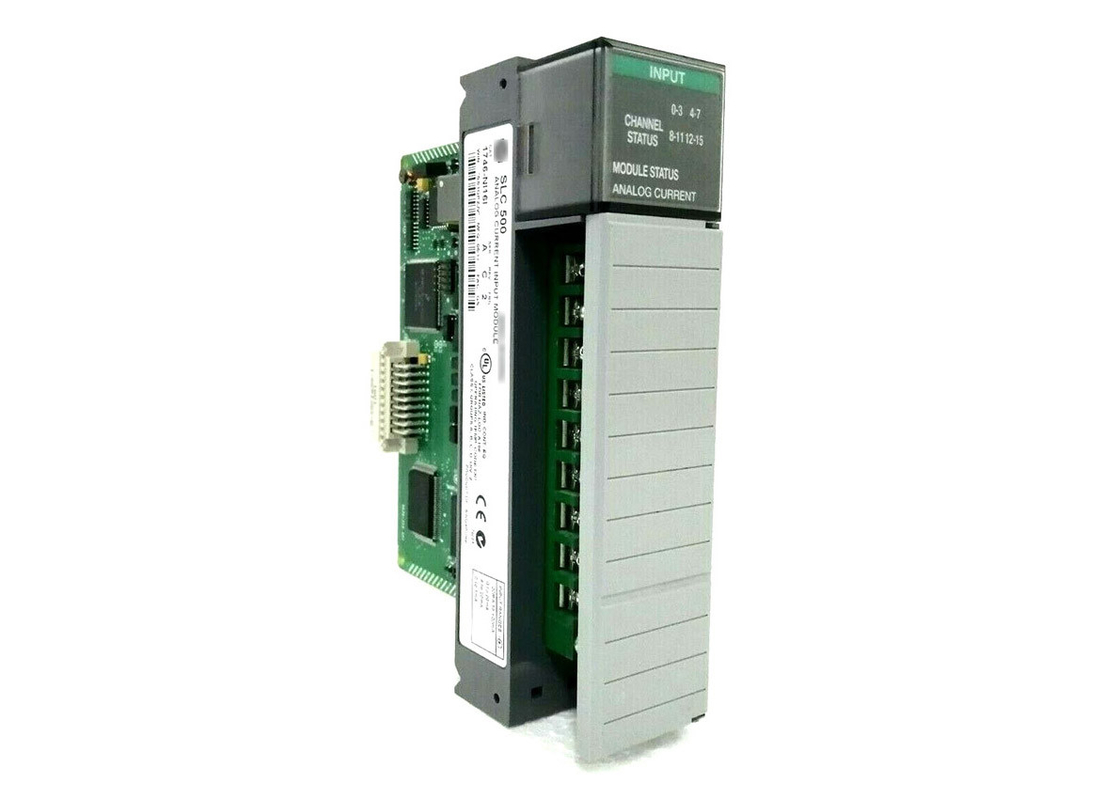

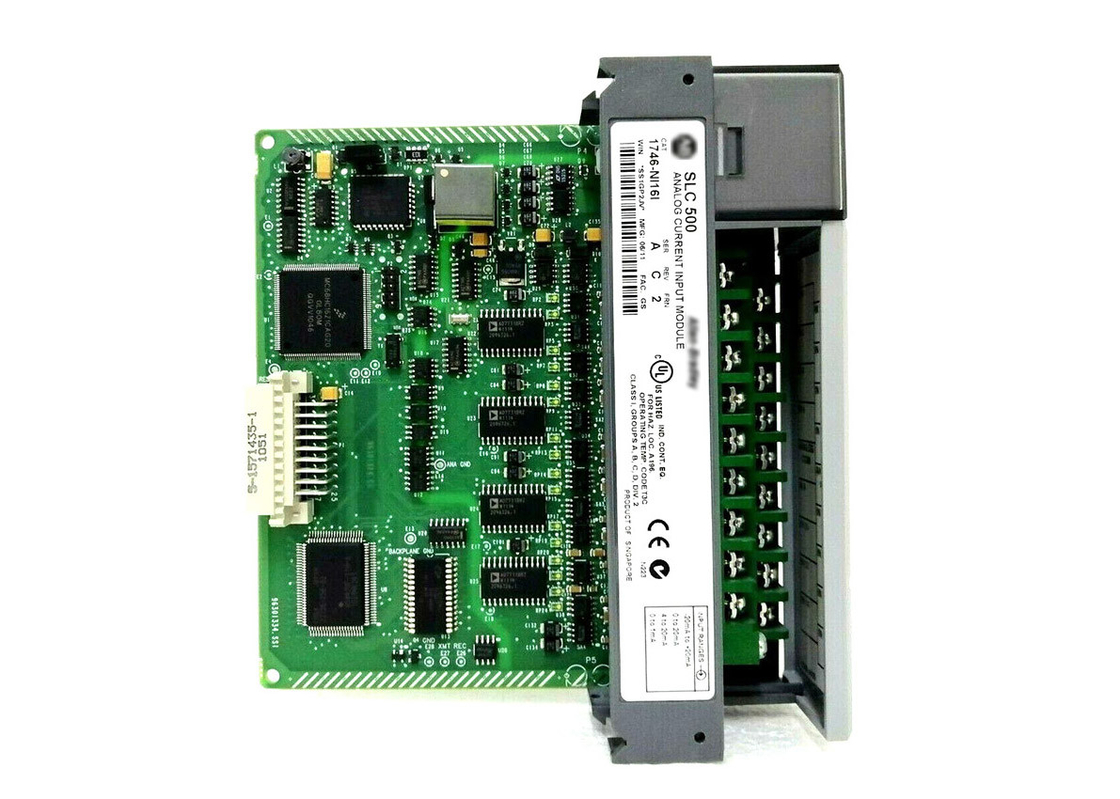

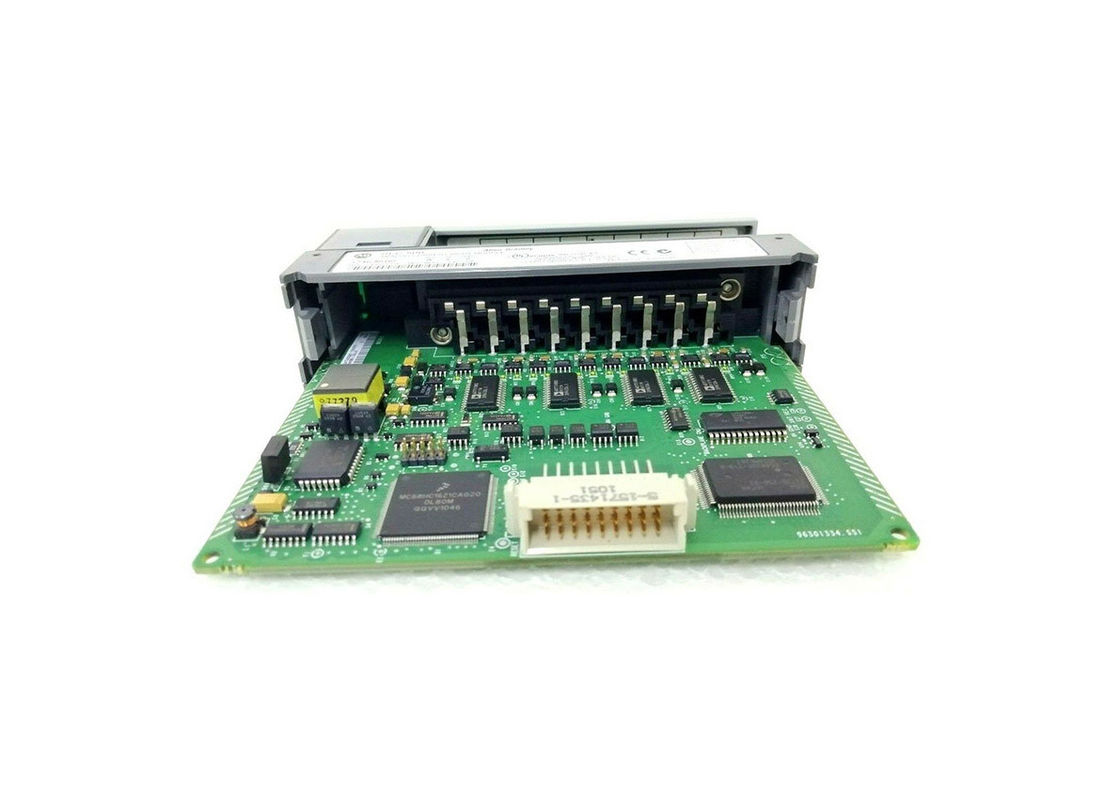

Άλλεν-Bradley 1746-NI16I, ενιαίος-αυλάκωση SLC 500 αναλογική I/O ενότητα

Το Allen Bradley 1746-NI16I είναι μια αναλογική μονάδα εισόδου, με ανάλυση 16 bit και 16 κανάλια εισόδου.Το ρεύμα πίσω από το πλάνο του σε 5 Volts είναι 125 mAΗ κατανάλωση ισχύος του backplane είναι 2,425 Watt μέγιστο (0,625 Watt σε 5 Volts DC και 1,8 Watt σε 24 Volts DC).Το εύρος τάσης κοινής λειτουργίας αυτής της μονάδας είναι +/-10.25 βολτ σε σχέση με το αναλογικό κοινό τερματικό.

Η μονάδα αυτή έχει σχετική υγρασία 5% έως 95% χωρίς συμπύκνωση.Η θερμοκρασία λειτουργίας του είναι -25 έως 60 βαθμούς Κελσίου (-13 έως 140 βαθμούς Φαρενάιτ) ενώ η μη λειτουργία του βρίσκεται μεταξύ -40 και 85 βαθμών Κελσίου (-40 και 185 βαθμούς Φαρενάιτ)Η παρεμπόδιση εισόδου του είναι 249· η μέγιστη ένταση εισόδου του είναι ± 8 Volts μεταξύ του αναλογικού κοινού και οποιουδήποτε τερματικού εισόδου και η μέγιστη εισροή ρεύματος είναι ± 30 mA. Η θερμική διάχυση αυτού του μοντέλου είναι 2.43 Watt, και ο σύνδεσμος ΔΟΕΕ αυτής της ενότητας είναι 25-pin D-shell.εάν αφαιρεθεί το τερματικό μπλοκ, χρησιμοποιήστε την ετικέτα που βρίσκεται δίπλα στο τερματικό τεμάχιο για να προσδιορίσετε την τοποθεσία και τον τύπο της μονάδας.

Οι αναλογικές εισροές χρησιμοποιούνται για τη διασύνδεση αναλογικών μεταβλητών διαδικασίας για τη μέτρηση του μεγέθους της. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmΧωρίς αυτό το σήμα ανατροφοδότησης, ο αυτόματος έλεγχος δεν μπορεί να εφαρμοστεί πλήρως.

Παρόλο που το λογισμικό προγραμματισμού RSLogix 500, η λειτουργία και το σήμα λειτουργίας του ενότητας μπορούν να ρυθμιστούν.Έχει μια χρήστη επιλέξιμη μορφή δεδομένων που όπως Μηχανικές Μονάδες, μεγέθους για PID, αναλογικές μετρήσεις με περιοχή -32,768 έως +32,767 και αναλογικές μετρήσεις με περιοχή που ορίζεται από τον χρήστη, κατηγορία 3 μόνο.Η ενότητα αυτή διαθέτει επίσης τη δυνατότητα ανίχνευσης ανοιχτού κυκλώματος με αναφορά στο κανάλι εισόδουΟ χρόνος ενεργοποίησης της μονάδας είναι μικρότερος από 5 δευτερόλεπτα. Όταν η καλωδίωση σηματοδοτεί την μονάδα, συνιστάται το καλώδιο Belden #8761 ή οποιοδήποτε ισοδύναμο μπορεί να χρησιμοποιηθεί. Χρησιμοποιήστε μέγιστο μέγεθος καλωδίου 14 AWG.Μέχρι δύο (2) καλώδια μπορούν να τερματιστούν ανά τερματικό..Αυτά συνιστώνται για να αποφευχθεί η ακαταστασία και η δυσκολία του κλεισίματος της πόρτας της μονάδας.

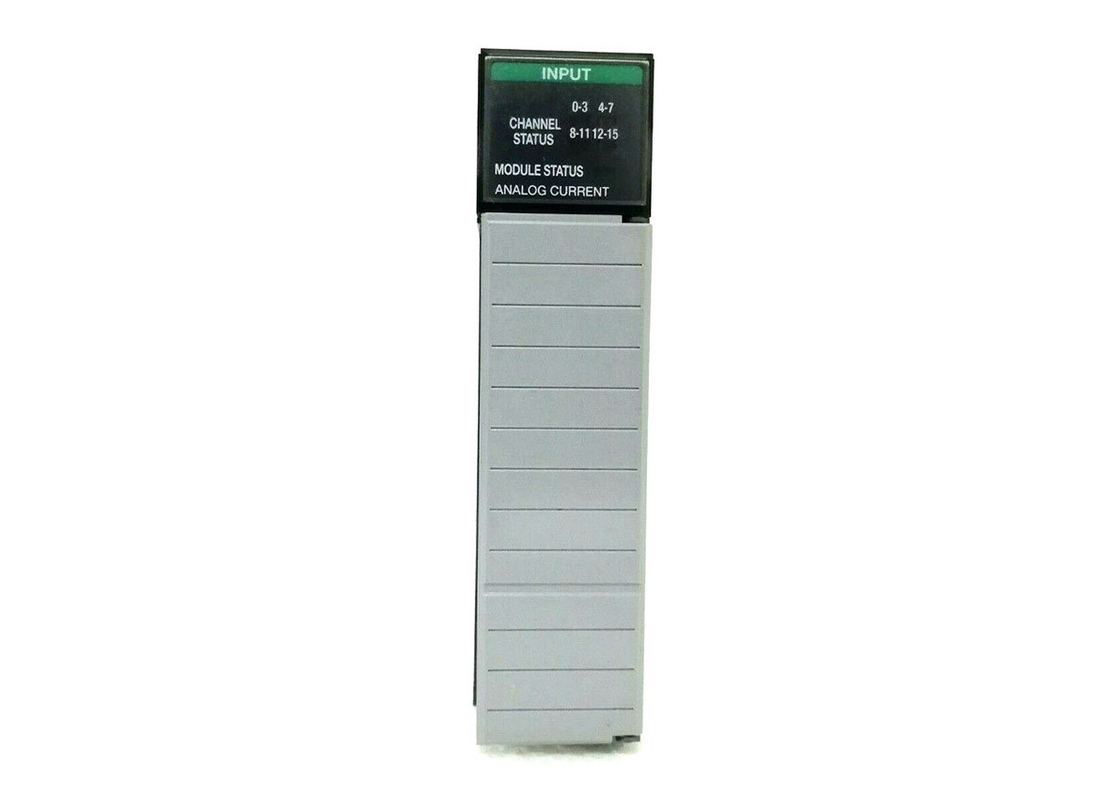

Η ενότητα αναλογικής εισόδου υψηλής ανάλυσης έχει 5 δείκτες πράσινης κατάστασης, έναν για κάθε ομάδα 4 καναλιών,και ένα για την κατάσταση της μονάδας για να παρέχει οπτική ένδειξη σχετικά με την κατάσταση της μονάδας και τη λειτουργία του καναλιού.
