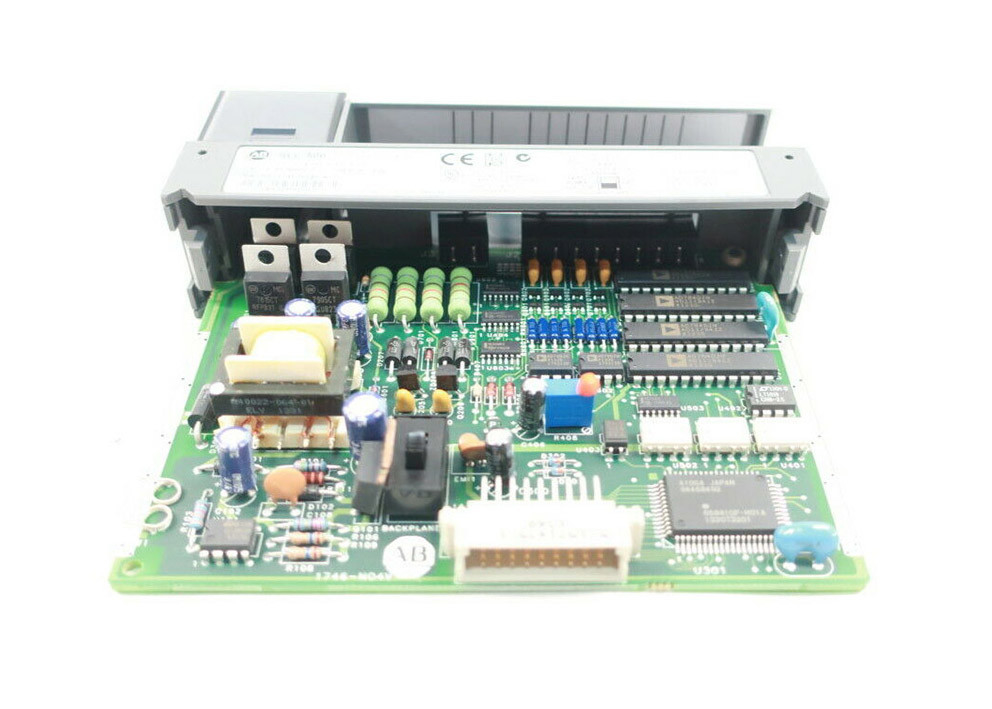

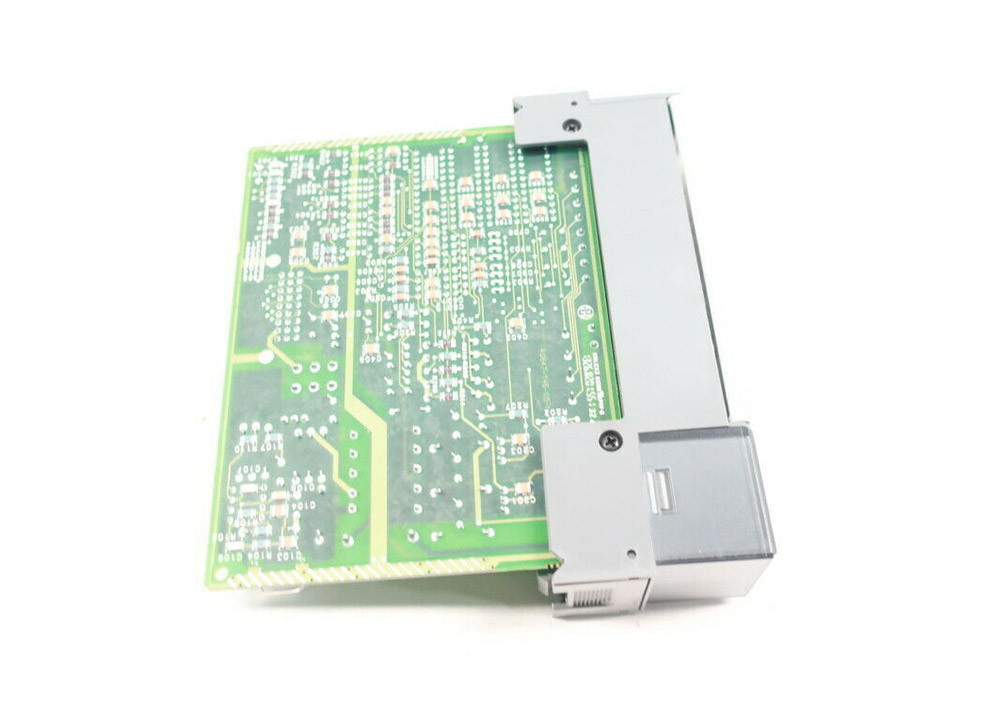

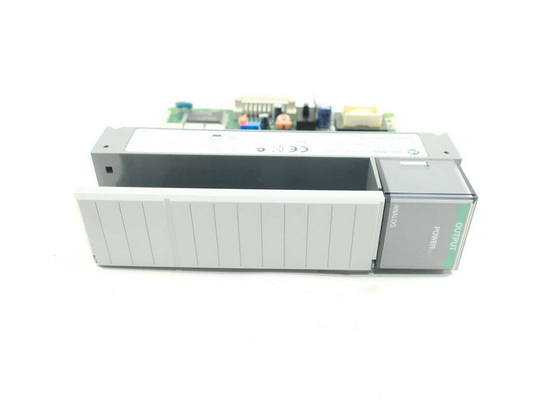

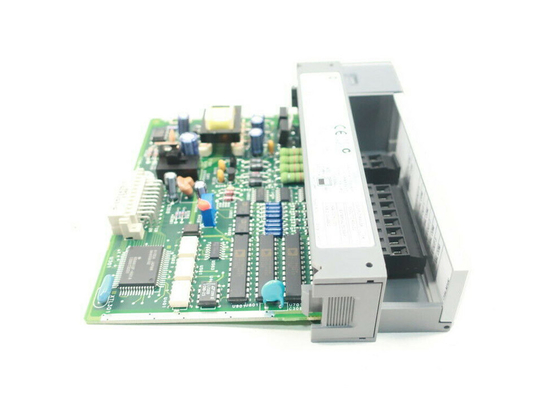

Άλλεν-Bradley 1746-NO4V, SLC 500 ενότητα αναλογικής παραγωγής, 10 VDC

Ο Άλλεν-Bradley 1746-NO4V είναι ένα τέσσερα (4) σημείο, μη-απομονωμένο SLC 500 τυποποιημένη αναλογική ενότητα παραγωγής τάσης. Έχει μια σειρά παραγωγής -10
10 βολτ -1 LSB ΣΥΝΕΧΉ με backplane τις τρέχουσες εκτιμήσεις 55 μΑ σε 5 βολτ και 145 μΑ σε 24 βολτ. Μια εξωτερική 24 VDC παροχή ηλεκτρικού ρεύματος μπορεί να χρησιμοποιήσει με
αυτή η ενότητα με την ενεργοποίηση SW1 εξωτερικού. Εάν η backplane δύναμη είναι ικανοποιητική, η backplane δύναμη μπορεί να χρησιμοποιηθεί ως πηγή ισχύος αυτού
ενότητα αντί ενός εξωτερικού ανεφοδιασμού. Το 1746-NO4V έχει μια καλωδίωση τομέων backplane στην απομόνωση 500 βολτ ΣΥΝΕΧΏΝ, και μια μέγιστη αεργή αντίσταση φορτίων
από 1 µF και το μέγιστο ρεύμα φορτίων 10 μΑ.

Αυτή η ενότητα είναι μια βαθμολογημένη εργοστάσιο ενότητα και χρησιμοποιεί ένα δεκαεξάμπιτο σχήμα επικοινωνίας δύο συμπληρώματος δυαδικό. Το 1746-NO4V εσωκλείεται μέσα

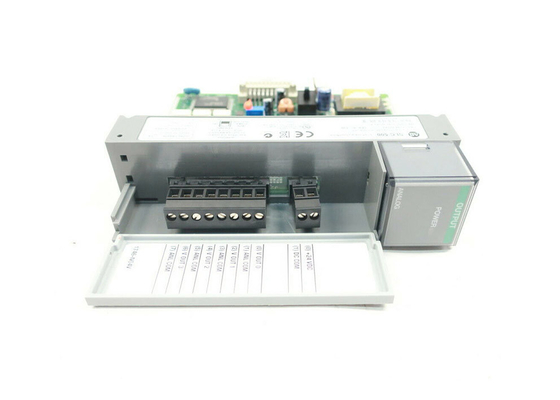

μια περίφραξη ανοικτός-τύπων και ένα πλαίσιο υποστηριγμάτων το 1746. Είναι επίσης εξοπλισμένο με έναν δείκτη θέσης των οδηγήσεων και έναν μετακινούμενο τελικό φραγμό (RTB).
Το συνιστώμενο μέγεθος καλωδίων για αυτήν την ενότητα είναι μέγιστο μέγεθος καλωδίων AWG #14. Ο χρόνος αναπροσαρμογών του είναι 512 µs για όλα τα κανάλια που είναι παράλληλα, και
έχει έναν χρόνο απόκρισης βημάτων της κας 2,5 σε 95%. Οι λειτουργούσες σειρές θερμοκρασίας 1746-NO4V'S από 32 έως 140 βαθμούς Fahrenheit, του
η μη-λειτουργία των σειρών θερμοκρασίας από -40 έως 185 βαθμούς Fahrenheit και τη non-condensing σχετική υγρασία της για τη λειτουργία και την αποθήκευση είναι 5
σε 95%. Το 1746-NO4V'S έχει μια μέγιστη γενική κλίση ακρίβειας +/- του συνόλου Κελσίου 54 PPM/βαθμών - κλίμακα.

Η ενότητα του Άλλεν-Bradley 1746-NO4V είναι μια προγραμματίσημη ενότητα αναλογικής παραγωγής ελεγκτών λογικής (PLC) που ανήκει στο προϊόν SLC 500
πλατφόρμα. Τα κανάλια παραγωγής αυτής της ενότητας παράγουν το σήμα τάσης που κυμαίνεται από -10 ως τα σήματα +10VDC.

Κατά εγκατάσταση αυτής της εκπαιδευτικής ενότητας στα πλαίσια, ορισμένοι την οδηγοί μπορούν να χρησιμοποιηθούν για τον καθορισμό της ιδανικής εργασίας αυλακώσεων ή πλαισίων της ενότητας.
Δύο (2) γενικοί παράγοντες εξετάζονται όπως η περιβαλλοντική θερμοκρασία και ο ηλεκτρικός θόρυβος. Για τον ηλεκτρικό θόρυβο, η ενότητα συστήνεται
εγκαθίσταται μακρυά από το εναλλασσόμενο ρεύμα ή τα υψηλά επίπεδα της ΣΥΝΕΧΟΎΣ τάσης. Επιπλέον, είναι καλύτερο να εγκατασταθεί αυτή η ενότητα μακρυά από την παροχή ηλεκτρικού ρεύματος συστημάτων. Για
η εκτίμηση περιβαλλοντικής θερμοκρασίας, το πλαίσιο που είναι κοντινότερο στο κατώτατο σημείο περιφράξεων είναι το συνιστώμενο πλαίσιο εγκαταστάσεων.

Αυτή η ενότητα δεν υποστηρίζει την αφαίρεση κάτω από τη δύναμη. Μην αφαιρέστε ποτέ αυτήν την ενότητα όταν εφαρμόζεται η δύναμη όπως τα ηλεκτρικά τόξα μπορούν να συμβούν προκαλώντας
ζημία στα ηλεκτρονικά στοιχεία κυκλώματος. Η ενότητα μπορεί επίσης να εγκατασταθεί με το μετακινούμενο τελικό φραγμό (RTB) που εγκαθίσταται στο μέτωπό της - επιτροπή. Χρήση
14 το καλώδιο AWG και περιορίζει ένα μέγιστο δύο (2) καλωδίων που ολοκληρώνονται στο ίδιο τερματικό. Αυτό πρόκειται να παράσχει το δωμάτιο για την ανίχνευση μηχανικών βλαβών καθώς επίσης και να είσαι
ικανός να κλείσει την κάλυψη ενότητας.

Τα αναλογικά αποτελέσματα μπορούν να οριστούν σε μια παραγωγή ελεγκτών PID, ένα αποτέλεσμα της μαθηματικής λειτουργίας ή μια χειρωνακτική αξία που εισάγεται από μια ανθρώπινη μηχανή
Διεπαφή (HMI), ή εποπτικοί έλεγχος και απόκτηση στοιχείων (SCADA). Αυτές είναι πηγές εντολών ελέγχου. Μπορεί επίσης να χρησιμοποιηθεί
αναμεταδώστε τα σήματα για την αναφορά άλλων συσκευών για να εφαρμόσετε τις αιτήσεις τους ελέγχου, καταγραφής και μετατροπής. Για τη στάση μόνη
οι ελεγκτές που απαιτούν το συντονισμό ελέγχου όπως το φορτίο μοιραμένος τη λειτουργία, αναλογικά αποτελέσματα μπορούν να χρησιμοποιηθούν για να στείλουν το σήμα αναφοράς όλα
περιληφθε'ντες ελεγκτές και συσκευές.
