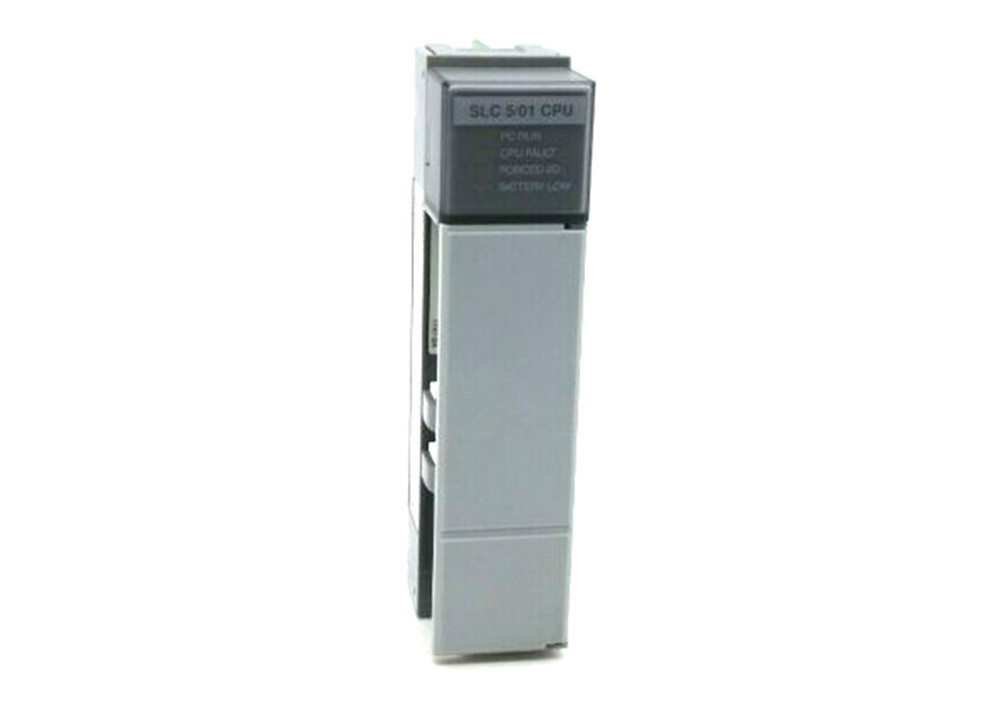

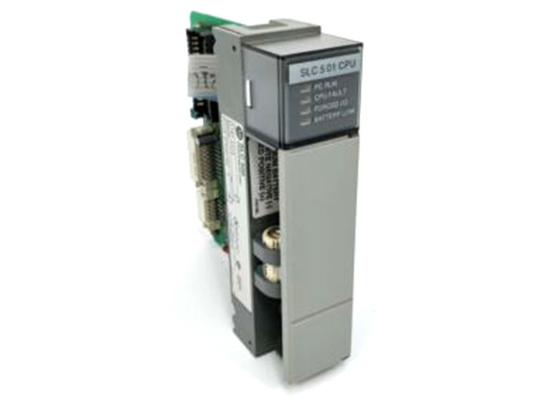

Ο άλλεν-Bradley 1747-L514, επεξεργαστής SLC 500, αυλακώνει 0 των 1746 πλαισίων

Ο Άλλεν-Bradley 1747-L514 είναι μια μονάδα επεξεργαστών SLC 500. Αυτή η ενότητα καλείται επίσης ως ελεγκτής SLC 5/01 που είναι ενιαίος ελεγκτής πλάτους αυλακώσεων. Τοποθετεί στην αυλάκωση 0 οποιωνδήποτε 1746 μορφωματικών πλαισίων. Έρχεται με μια μνήμη χρηστών 4K και μια ενσωματωμένη διεπαφή επικοινωνίας dh-485.

Το 1747-L514 σχεδιάζεται για τη χρήση στις μικρές και μέσες απαιτήσεις αυτοματοποίησης. Είναι σε θέση έναν μέγιστο αριθμό 30 I/O ενοτήτων που μπορούν να διανεμηθούν μέχρι ένα μέγιστο 3 1746 πλαισίων. Υποστηρίζει την εφαρμογή των εκτεταμένων I/O και μακρινών I/O πλαισίων χρησιμοποιώντας ποικίλο υποστηριγμένο προσαρμοστή επικοινωνίας από αυτόν τον ελεγκτή SLC 500.

Το 1747-L514 έχει ένα ηλεκτρικό τρέχον φορτίο 0,090 σε 5VDC. Έχει μια ελάχιστη κατανάλωση ισχύος 1,75 Watt. Αυτός ο ελεγκτής μπορεί να προγραμματιστεί χρησιμοποιώντας το RSLogix 500 λογισμικό προγραμματισμού, που εγκαθίσταται σε έναν τερματικό σταθμό υπολογιστών που τρέχει ένα λειτουργικό σύστημα του Microsoft Windows. Ο ενσωματωμένος λιμένας dh-485 υποστηρίζει τη χρήση του 1761-καθαρός-AIC ή της προηγμένης ενότητας μετατροπέων διεπαφών (AIC). Επιπλέον, οι πίνακες μνήμης του SLC 5/01 είναι προσιτοί χρησιμοποιώντας την ενότητα επιτραπέζιας πρόσβασης στοιχείων Άλλεν-Bradley (DTAM).

Το 1747-L514 μπορεί να εγκατασταθεί με μια προαιρετική αμετάβλητη μνήμη. Η αμετάβλητη μνήμη είναι υπό μορφή ηλεκτρικά εξαλείψιμης προγραμματίσημης μνήμης μόνο για ανάγνωση (EEPROM). Συμβατό EEPROM είναι λέξεις EEPROM, 1747-τετρ.μέτρο χρηστών 1747-M1with 1K με τις λέξεις EEPROM χρηστών 4 Κ με μια υποδοχή προσαρμοστών ενότητας μνήμης 1747-M5. Οι ενότητες EEPROM μπορούν να χρησιμοποιηθούν για να καψουν τα προγράμματα που αποθηκεύονται στην ενσωματωμένη μνήμη που είναι μια μνήμη τυχαίας προσπέλασης (RAM). Με το κάψιμο του προγράμματος στην αμετάβλητη μνήμη, το πρόγραμμα χρηστών μπορεί να φορτωθεί αυτόματα μόλις ο ελεγκτής είναι δύναμη που ανακυκλώνεται.

Χρησιμοποιεί τη συνέλευση μπαταριών λίθιου 1747-BA με μια μικρή ζωή πυκνωτών 30 και μια μπαταρία λίθιου με μια δύο ετών διάρκεια ζωής για την εφεδρική δύναμη για το τυποποιημένο RAM. Το 1747-L514 προσφέρει το προαιρετικό στήριγμα EEPROM, και με μια μνήμη 4K, μπορεί να επεξεργαστεί ένα μέγιστο 52 οδηγιών προγραμματισμού, χρησιμοποιώντας το RSLogix 500 λογισμικό προγραμματισμού. Το 1747-L514 έχει έναν μέγιστο χρόνο εκτέλεσης κομματιών 4µs και έναν γενικό χρόνο ανίχνευσης ενότητας 8ms/K. Κατά τη διάρκεια μιας προσωρινής απώλειας δύναμης, η ανίχνευση προγράμματος στην ενότητα μπορεί να πάρει από 20ms σε 3s ανάλογα με την παροχή ηλεκτρικού ρεύματος που φορτώνει. Έρχεται με μια βάση dh-485 ικανότητα επικοινωνίας που μπορεί μόνο να ενεργήσει σε μια ικανότητα σκλάβων (λήψη) στο κανάλι προγραμματισμού. Το 1747-L514 έχει μια περιβαλλοντική λειτουργούσα σειρά θερμοκρασίας 0-60°C (32-140°F) στη non-condensing σειρά σχετικής υγρασίας 5-95%, και έχει ως σκοπό να στηρίξει έναν λειτουργικό κλονισμό 30G, και μια δόνηση 2.5G σε 57-2000Hz. Το 1747-L514 είναι γ-UL, UL, και CE-επικυρωμένος, και προσφέρει σε ένα NEMA τα τυποποιημένα ολοκληρωμένα κυκλώματα 2-230 βιομηχανική ασυλία θορύβου.
