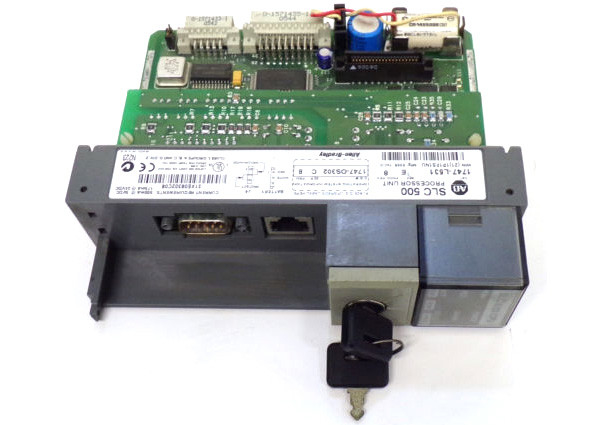

Άλλεν-Bradley 1747-L531, SLC 5/03 λιμένες μνήμης dh-485 και rs-232/dh-485 ενότητας 8K επεξεργαστών

Ο Άλλεν-Bradley 1747-L531 είναι μια ενότητα τύπων επεξεργαστών SLC 5/03 που ανήκει στο SLC 500 μορφωματική σειρά ύφους υλικού. Χτίζεται για να εκτελέσει μια μεγάλη ποικιλία των λειτουργιών, συμπεριλαμβανομένων των μικρών, απλών αυτόνομων συστημάτων μεγάλα, σύνθετα διανεμημένοι. Να εκτελέσει τη ρυθμοαπόδοση, μπορεί να υποστηρίξει 60 διάφορες I/O ενότητες συμπεριλαμβανομένου του αναλογικού, ψηφιακού, και ευφυούς I/O και μπορεί, επιπλέον, να ελέγξει μέχρι 4.096 σημεία παραγωγής και εισαγωγής. Στέλνει με το SLC 500 το μορφωματικό επεξεργαστή, ένα συμβατό πλαίσιο, τις παροχές ηλεκτρικού ρεύματος, και τις οδηγίες εγκαταστάσεων για όλα τα συμπεριλαμβανόμενα μέρη. Αυτή η ενότητα είναι γ-κρότωνας που χαρακτηρίζονται, CE υποχωρητικό, και UL που απαριθμείται στις καναδικές και αμερικανικές ασφάλειες προτύπου,

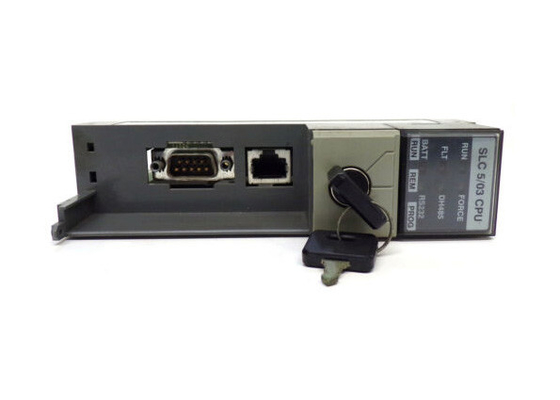

Ο μορφωματικός επεξεργαστής 1747-L531 έρχεται με ένα μέγεθος μνήμης 8 Κ, 16 Κ, ή 32 Κ για τα προγράμματά του. Αυτή η χρήστης-διαμορφώσιμη μνήμη μπορεί να εφαρμοστεί είτε στην αποθήκευση προγράμματος είτε στην αποθήκευση στοιχείων. Η κίνηση χαρακτηρίζει ένα μπαταρία-υποστηριγμένο RAM που διαρκεί περίπου 2 έτη. Ο δείκτης των οδηγήσεων BATT προειδοποιεί το χρήστη όταν μειωθεί η τάση της αναπληρώσιμης μπαταρίας κάτω από το επίπεδο κατώτατων ορίων. Ένα ελάχιστο τριάντα (30) πρακτικών της δύναμης είναι διαθέσιμο όταν αποσυνδέεται η μπαταρία, λόγω ενός ενσωματωμένου πυκνωτή. Εάν μια νέα μπαταρία εγκαθίσταται για να αντικαταστήσει τον παλαιό μέσα σε μισή ώρα (30 λεπτά), οποιαδήποτε στοιχεία που αποθηκεύονται στο RAM μπορούν να διατηρηθούν. Ο επεξεργαστής 1747-L531 λαμβάνει και αρχίζει τα πρωτόκολλα επικοινωνίας συμπεριλαμβανομένου του όμοιος--λόρδου dh-485, ControlNet, Ethernet, της εθνικής οδού στοιχείων συν (DH+), DeviceNet, του κυρίου Modbus RTU, καθώς επίσης και του πλήρης-διπλού ή ημιαμφίδρομου κυρίου ή του σκλάβου DF1, ASCII και dh-485 μέσω του λιμένα RS232. Το μέτωπό του - η επιτροπή έχει 3 τοποθετεί το βασικό διακόπτη που επιτρέπει τρεις τρόπους λειτουργίας: ΠΡΟΓΡΑΜΜΑ, ΤΡΕΞΙΜΟ, ΚΑΙ ΜΑΚΡΙΝΟΣ. Αυτός ο βασικός διακόπτης δεν μπορεί να χρησιμοποιηθεί αντί ενός διακόπτη ανάγκη-στάσεων ή το α ο κύριος ηλεκτρονόμος ελέγχου.

Αυτός ο ελεγκτής έχει μια ενσωματωμένη μνήμη 8K, η οποία μπορεί να επεκταθεί με τη χρήση μιας λάμψης EPROM. Η απαραίτητη ενότητα μνήμης έχει τον αριθμό μερών του 1747-M13 και υποδοχής προσαρμοστών 1747-M15 που υποστηρίξεις μέχρι 64K της μνήμης χρηστών. Το πρόγραμμα χρηστών μπορεί να αποθηκευτεί ή να καεί στην ενότητα μνήμης για να αποτρέψει την τυχαία ή ανεπιθύμητη διαγραφή προγράμματος που μπορεί να προκληθεί από τον ανάρμοστο προγραμματισμό, τα ηλεκτρικά κύματα και τους θορύβους. Ο γενικός κανόνας όταν το πρόγραμμα χρηστών καψίματος στην ενότητα μνήμης είναι ότι το μέγεθος προγράμματος δεν πρέπει να υπερβεί το μέγεθος μνήμης επεξεργαστών. Μην καψτε ένα πρόγραμμα, ειδικά ένα πρόγραμμα με ένα σημαντικό ελάττωμα. Αυτό θα περιλάβει τον όρο ελαττωμάτων και την αιτία του ελαττώματος που καίγεται στο EPROM.

Όλοι οι επεξεργαστές SLC είναι διαμορφώσιμοι χρησιμοποιώντας RSLogix 500 λογισμικό προγραμματισμού. Αυτό το λογισμικό είναι ένα λογισμικό προγραμματισμού σκαλών. Τα προγράμματα χρηστών, διαμόρφωση υλικού εκτελούνται εδώ καθώς επίσης και το εργαλείο ανάθεσης και ανίχνευσης μηχανικών βλαβών είναι διαθέσιμο όπως ο I/O καταναγκασμός. Το ενσωματωμένο εργαλείο οργάνωσης επικοινωνίας RSLinx είναι οδηγός επικοινωνίας RSLogix 500's για τα διάφορα προϊόντα Άλλεν-Bradley, για να καθιερώσει την επικοινωνία σε και από τον ελεγκτή.

Αυτός ο επεξεργαστής υποστηρίζει επίσης κρατά ψηλά το χρονικό χαρακτηριστικό γνώρισμα. Αυτό αναφέρεται στη δυνατότητα του επεξεργαστή να συνεχίσει να ανιχνεύσει για περιορισμένο χρονικό διάστημα ακόμα κι αν η τάση εισαγωγής στην παροχή ηλεκτρικού ρεύματος συστημάτων μειώνεται κάτω από την ονομαστική σειρά. Όταν κρατήστε ψηλά το χρόνο λήξτε, η ΚΜΕ τίθεται αυτόματα για να σταματήσει τον τρόπο. Αυτό αποτρέπει την ξαφνική διακοπή που δεν είναι ιδανική σε οποιαδήποτε εφαρμογή ελέγχου.
