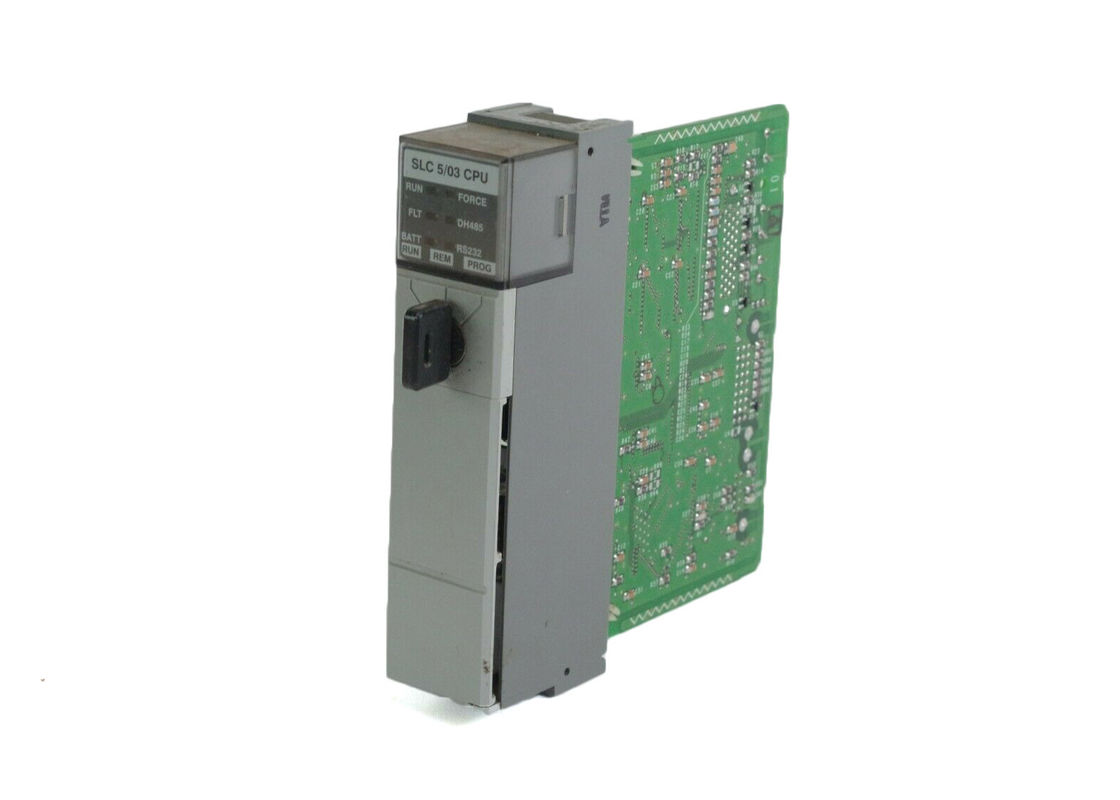

Άλλεν-Bradley 1747-L532, ενότητα ελεγκτών SLC 5/03, SLC 500 μορφωματικό υλικό

Ο Άλλεν-Bradley 1747-L532 είναι επεξεργαστής SLC 5/03 που είναι ένα μέρος του συστήματος SLC 500. Είναι μικρός, απλός, και pocket-sized επεξεργαστής
με ένα ευρύ φάσμα των εφαρμογών όπως ο μικρός έλεγχος διεργασίας, ο υλικός χειρισμός, και ο έλεγχος HVAC. Περιέχει PLC-5 επεξεργαστής-βασισμένα στο
προηγμένο σύνολο οδηγίας. Μπορεί να είναι αυτόνομο ή διανεμημένο σε όλο ένα σύστημα για τις εφαρμογές SCADA.

Ο επεξεργαστής 1747-L532 έχει μια συνολική μνήμη χρηστών των λέξεων 16K με τις λέξεις 12K για τις λέξεις στοιχείων/προγράμματος και 4K για τα στοιχεία μόνο. Έχει μέχρι
4096 εισαγωγές, 4096 αποτελέσματα, και 480 τοπικά αναλογικά I/Os. Έχει έναν χρόνο ανίχνευσης προγράμματος ανά λέξη κλειδί 1 χιλιοστού του δευτερολέπτου. Το 1747-L532 έχει backplane
ρεύμα 500 μΑ σε 5 βολτ ΣΥΝΕΧΉ και 175 μΑ σε 24 βολτ ΣΥΝΕΧΉ. Έχει ένα μέγιστο 2 τοπικών I/O πλαισίων με ένα μέγιστο 30 I/O αυλακώσεων ενότητας
σε ένα τοπικό I/O πλαίσιο.

Για την επικοινωνία, χρησιμοποιεί dh-485 και rs-232 λιμένες που μπορούν να διαμορφωθούν για τη σύνδεση σε έναν μετατροπέα 1761-καθαρός-AIC. Για τον προγραμματισμό,
το 1747-L532 αυτό υποστηρίζει RSLogix 500 λογισμικό. Έχει μπαταρία-υποστηριγμένη την πρότυπα εφεδρική μνήμη RAM και λάμψης. Με αυτόν τον επεξεργαστή,
η μακρινή I/O ενότητα ανιχνευτών και η ενότητα ανιχνευτών DeviceNet μπορούν να εγκατασταθούν για να διαμορφώσουν το I/O μέσω μιας καθολικής μακρινής σύνδεσης ή ενός δικτύου DeviceNet.

Ο επεξεργαστής 1747-L532 παρέχει χρόνο εκτέλεσης κομμάτι-οδηγίας 0,44 χιλιοστών του δευτερολέπτου και 10 φορές το γενικό σύστημα που οι ανταγωνιστές του κάνουν.
Έχει τις διάφορες πρόσθετες ικανότητες όπως on-line να προγραμματίσει, βελτιώσεις αστραπιαίας σκέψης, floating-point math, ένα ενσωματωμένο σε πραγματικό χρόνο ρολόι,
βασικός-διακόπτης, και ημερολόγιο. Το 1747-L532 προορίζεται για τη χρήση στα καθαρά και ξηρά βιομηχανικά περιβάλλοντα με 0 έως 60 βαθμούς λειτουργίας Κελσίου
θερμοκρασία και ένα 30G του λειτουργούντος κλονισμού.

Ο προγραμματίσημος ελεγκτής λογικής 1747-L532 (PLC) είναι επεξεργαστής SLC 500 που είναι επίσης γνωστός ως ελεγκτής SLC 5/03. Αυτός ο ελεγκτής είναι
σχεδιασμένος για τη χρήση με το μορφωματικό ύφος SLC 500 σειρές που κατασκευάζεται από AB. Αυτός ο συγκεκριμένος ελεγκτής είναι ικανός
εφαρμόζοντας τις βασικές και προηγμένες οδηγίες που επιτρέπει σε οποιοδήποτε χρήστη για να κατασκευάσει ένα απλό πρόγραμμα χρηστών στη σύνθετη λογική ελέγχου.

Αυτές οι οδηγίες περιλαμβάνουν το κομμάτι, το χρονόμετρο, τον ελεγκτή, τη σύγκριση, βασικό Math, την κίνηση, το αντίγραφο, και τη μετατόπιση κομματιών, Sequencer, το άλμα και την υπορουτίνα,
Το μήνυμα, ΕΤΠ, FIFO/LIFO, PID, προώθησε Math και τις Trig οδηγίες.

Ο ενσωματωμένος λιμένας επικοινωνίας αυτού του ελεγκτή είναι ένας ενιαίος λιμένας RS232 που μπορεί να διαμορφωθεί ως DF1 ή DH485, και τα δύο για τον όμοιος--λόρδο
εφαρμογές. Η διαμόρφωση προεπιλογής του RS232 είναι πλήρης-ντούμπλεξ DF1, άτομα με ειδικές ανάγκες χειραψίας, ποσοστό επικοινωνίας 19.2Kbaud, λάθος κέντρου ανίχνευσης και ελέγχου

ο έλεγχος, διπλό πακέτο ανιχνεύει επάνω και την ισότητα καθορισμένη καμίας. Μπορεί επίσης να αυτόματος-ανιχνευθεί στο εργαλείο επικοινωνίας RSLinx μέσω
τρόπος οδηγών αυτόματος-config-αυτοκινήτων. Οι τοποθετήσεις προεπιλογής του καναλιού 1 λιμένας DH485 είναι 19,2 Kbaud και διεύθυνση κόμβων = 1.

Η ενσωματωμένη μνήμη αυτού του επεξεργαστή SLC 5/03 είναι 16KB. Αυτός ο ελεγκτής υποστηρίζει το κάψιμο του προγράμματος σε μια συνοδευτική μνήμη για να επιτραπεί αυτόματος
φόρτωση του προγράμματος χρηστών επάνω στον κύκλο δύναμης. Αυτό αποτρέπει την ανεπιθύμητη διαγραφή του προγράμματος PLC όταν ενσωματώστε το 1747-BA στραγγίζεται.
Σε αυτήν την μπαταρία παρέχεται ένας δείκτης των οδηγήσεων για να δείξει την κατάσταση της δύναμης της μπαταρίας.

Αυτός ο ελεγκτής διαμορφώνεται χρησιμοποιώντας RSLogix 500 λογισμικό προγραμματισμού που είναι το κοινό λογισμικό προγραμματισμού για το προϊόν SLC 500
οικογένεια.
