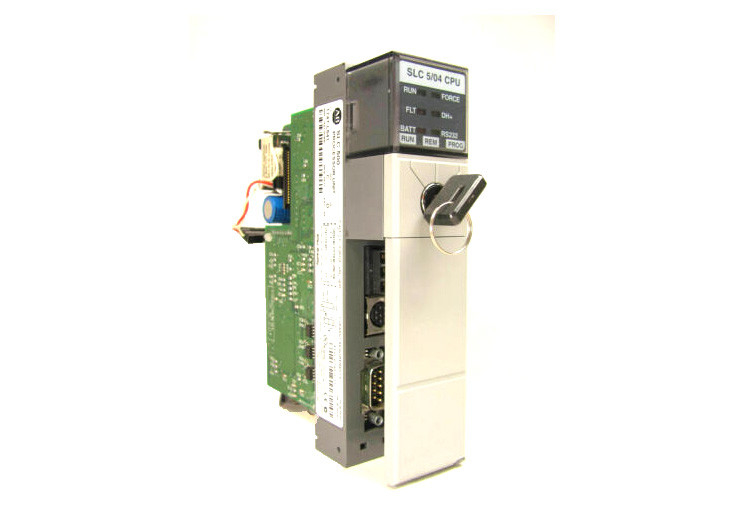

AB 1747-L541, SLC 500 Modular Hardware, Μονάδα Ελεγκτή
Τεχνικές Προδιαγραφές για 1747-L541
| Κατασκευαστής |
Rockwell Automation |
| Μάρκα |
AB |
| Αριθμός Μέρους/Κατάλογος |
1747-L541 |
| Σειρά |
SLC 500 |
| Είσοδοι |
4096 |
| Τύπος Μονάδας |
Επεξεργαστής SLC 5/04 |
| Έξοδοι |
4096 |
| Λογισμικό προγραμματισμού: |
Λογισμικό RSLogix500 |
| Αναλογικά I/O |
480 |
| Μνήμη: |
Έως 16 KB, Μνήμη RAM με μπαταρία |
| Χρόνος σάρωσης προγράμματος |
0,9 ms/K |
| Μνήμη χρήστη |
16.000 Λέξεις |
| I/O Σασί |
3 |
| Υποδοχές Μονάδας Σασί |
30 |
| Χρόνος σάρωσης I/O |
0,225 χιλιοστά του δευτερολέπτου |
| Επικοινωνία |
Data Highway Plus (DH+), RS-232 |
| Μνήμη δημιουργίας αντιγράφων ασφαλείας |
1747-M13 |
| Θερμοκρασία περιβάλλοντος |
0 έως 60 βαθμούς Κελσίου |
| Χρόνος σάρωσης προγράμματος ανά λέξη-κλειδί |
0,9 χιλιοστά του δευτερολέπτου |
| Μνήμη δημιουργίας αντιγράφων ασφαλείας μπαταρίας: |
Ναι; 1747-BA |
| UPC |
10662468653029 |
| UNSPSC |
32151705 |
Σχετικά με το 1747-L541
Το AB 1747-L541 είναι ένας επεξεργαστής SLC 5/04 που αποτελεί μέρος της σειράς SLC 500, η οποία περιλαμβάνει επίσης τους ελεγκτές 1747-L541, L542 και L543. Είναι ένας επεξεργαστής υψηλής απόδοσης ενισχυμένος με ταχύτερη επικοινωνία και μικρότερο χρόνο εκτέλεσης προγράμματος. Το SLC 5/04 διατίθεται με 16K, 32K ή 64K λέξεις μνήμης και μπορεί να ελέγξει μέγιστο 4096 σημεία εισόδου και εξόδου.
Για την επικοινωνία, το 1747-L541 διαθέτει ένα ενσωματωμένο κανάλι DH+ που υποστηρίζει εκτεταμένες δυνατότητες ανταλλαγής μηνυμάτων και επικοινωνία υψηλής ταχύτητας. Διαθέτει επίσης ένα κανάλι RS-232 για την υποστήριξη ραδιοφωνικού μόντεμ DF1, DH-485, επικοινωνιών ASCII και Modbus RTU. Για τον προγραμματισμό, περιλαμβάνει προηγμένες μαθηματικές οδηγίες και διάφορες πρόσθετες οδηγίες. Υποστηρίζει επίσης απομακρυσμένα I/O, DeviceNet pass-through και έμμεση διευθυνσιοδότηση.

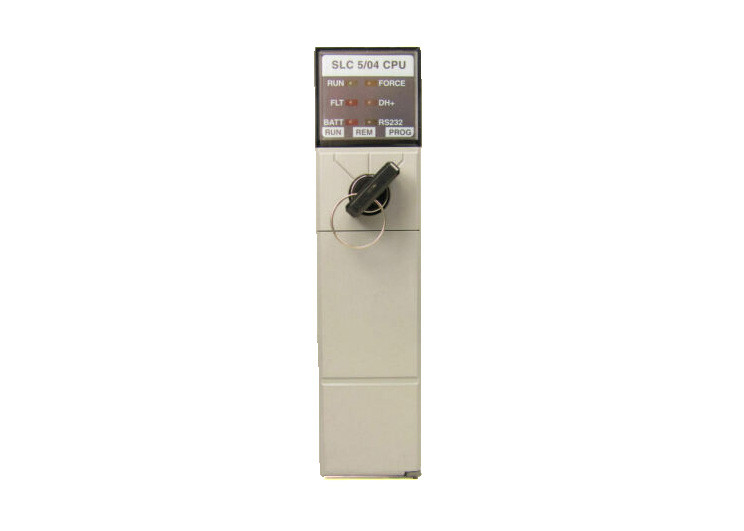

Το 1747-L541 έχει τυπικό χρόνο σάρωσης προγράμματος ανά λέξη-κλειδί 0,9 χιλιοστά του δευτερολέπτου και τυπικό χρόνο σάρωσης I/O 0,225 χιλιοστά του δευτερολέπτου. Απαιτεί φορτίο ρεύματος backplane 1 Amp στα 5 Volts DC και 200 mA στα 24 Volts DC. Διαθέτει διακοπή χρονισμού 1 χιλιοστού του δευτερολέπτου (STI) και διακοπή διακριτής εισόδου 0,5 χιλιοστών του δευτερολέπτου (DII). Για την αποθήκευση προγράμματος και πίνακα δεδομένων, χρησιμοποιεί μια συσκευή μνήμης flash 1747-M13 με μνήμη 64 KB. Το SLC 5/04 περιλαμβάνει έναν διακόπτη κλειδιού 3 θέσεων στο μπροστινό πάνελ για την επιλογή των λειτουργιών Run, Remote ή Program. Το 1747-L541 SLC 504 διαθέτει ενδείξεις κατάστασης LED RUN, FLT, BATT, FORCE, DH+ και RS-232 για την αντιμετώπιση προβλημάτων και τη διάγνωση. Η σειρά επεξεργαστών SLC 500 έχει ένα απλό, οικονομικό σχεδιασμό με ιστορικό καλών εγκαταστάσεων σε εφαρμογές όπως έλεγχος HVAC, SCADA και χειρισμός υλικών.
Το AB 1747-L541 είναι ένας ελεγκτής SLC 5/04 που διαθέτει ενσωματωμένη μνήμη χρήστη 16 KB, η οποία έχει σχεδιαστεί για το χειρισμό έως και 4096 εισόδων και εξόδων. Αυτός ο ελεγκτής ανήκει στο αρθρωτό στυλ Programmable Logic Controller (PLC) SLC 500.
Το 1747-L541 είναι ιδανικό για χρήση σε μεσαίες εφαρμογές, καθώς αυτός ο ελεγκτής είναι ικανός να υλοποιήσει κατανεμημένη εφαρμογή IO με τη χρήση ενός προσαρμογέα επικοινωνίας στη βάση CPU και ενός σαρωτή επικοινωνίας στις βάσεις IO. Οι ενσωματωμένες θύρες επικοινωνίας όπως RS232 και Data Highway Plus (DH+) είναι ιδανικές για χρήση με Human Machine Interface (HMI) είτε AB είτε προϊόντα τρίτων, Supervisory Control and Data Acquisition (SCADA) όπως AB FactoryTalk View ή συστήματα SCADA τρίτων. Η θύρα επικοινωνίας RS232 είναι διαμορφώσιμη για τοπολογία peer-to-peer DF1 και DH485, ενώ οι επικοινωνίες DH+ υποστηρίζουν εκτεταμένη απόσταση και τοπολογία πολλαπλών πτώσεων.
Εναλλακτικά, η θύρα επικοινωνίας RS232 μπορεί επίσης να χρησιμοποιηθεί με ένα 1761-NET-AIC για να επιτρέψει στη σειριακή θύρα να συνδεθεί σε ένα δίκτυο πολλαπλών πτώσεων. Οι προεπιλεγμένες ρυθμίσεις της θύρας επικοινωνίας είναι χωρίς χειραψία, 19,2 Kbaud, CRC Error Check, διπλό πακέτο, ανίχνευση on και χωρίς ισοτιμία για τη θύρα RS232 και 57,6 Kbaud, διεύθυνση κόμβου = 1 για Data Highway Plus (DH+).
Ο ελεγκτής 1747-L541 απαιτεί μια βάση SLC 500 για τοποθέτηση και σύνδεση στο ηλεκτρονικό backplane. Απαιτείται επίσης ένα τροφοδοτικό συστήματος για την τροφοδοσία του εσωτερικού κυκλώματος του επεξεργαστή μέσω του ηλεκτρονικού backplane.
Αυτός ο ελεγκτής είναι καταχωρημένος στην UL σύμφωνα με τα πρότυπα ασφαλείας των ΗΠΑ και του Καναδά, συμμορφώνεται με το CE και φέρει σήμανση C-Tick.
